Siemens 3RT2016-1MB41-0KT0 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemen kaufen

Ein Siemens Sirius Schütz, Modell 3RT20, gezeigt von vorne mit sichtbaren Anschlussstellen für elektrische Verdrahtung.

Abbildung ähnlich

Ein geöffnetes Schaltschrank mit elektronischen Komponenten vorne. Durch ein regennasses Fenster sieht man verschwommen eine Anlage draußen.

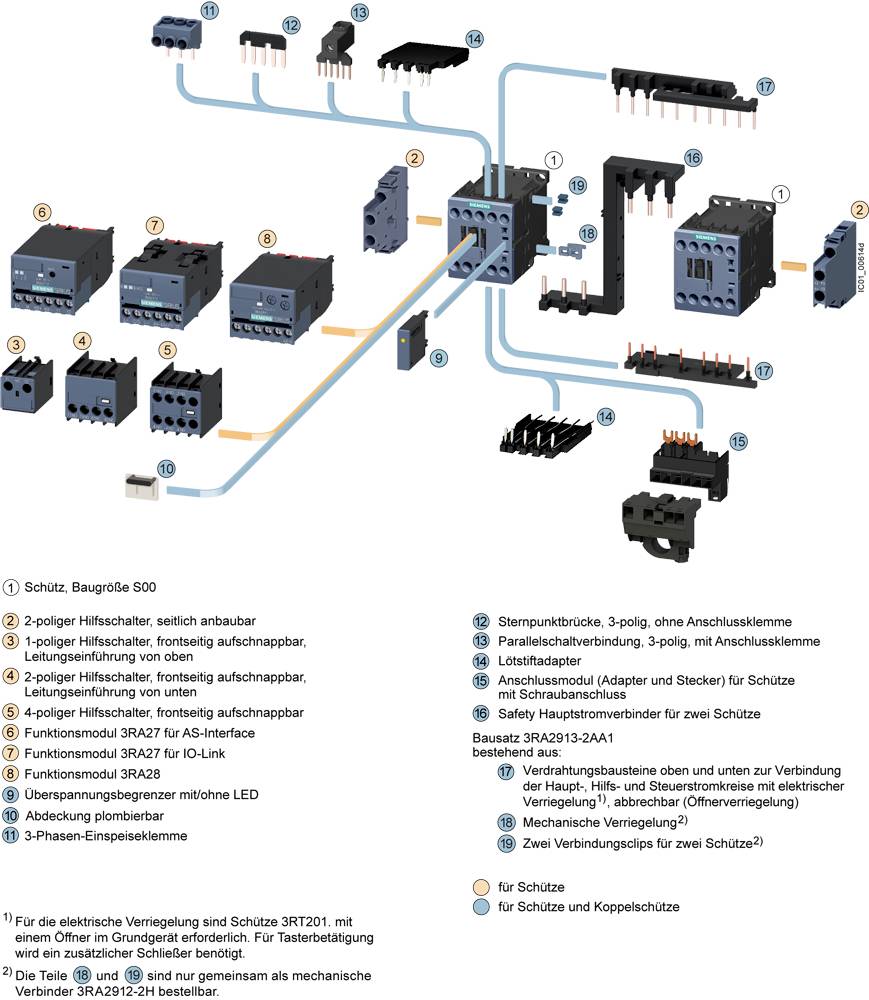

Schaltplandiagramm zeigt verschiedene elektrische Komponenten wie Schütze, Hilfsschalter und Verbindungsstücke mit nummerierten Beschreibungen.

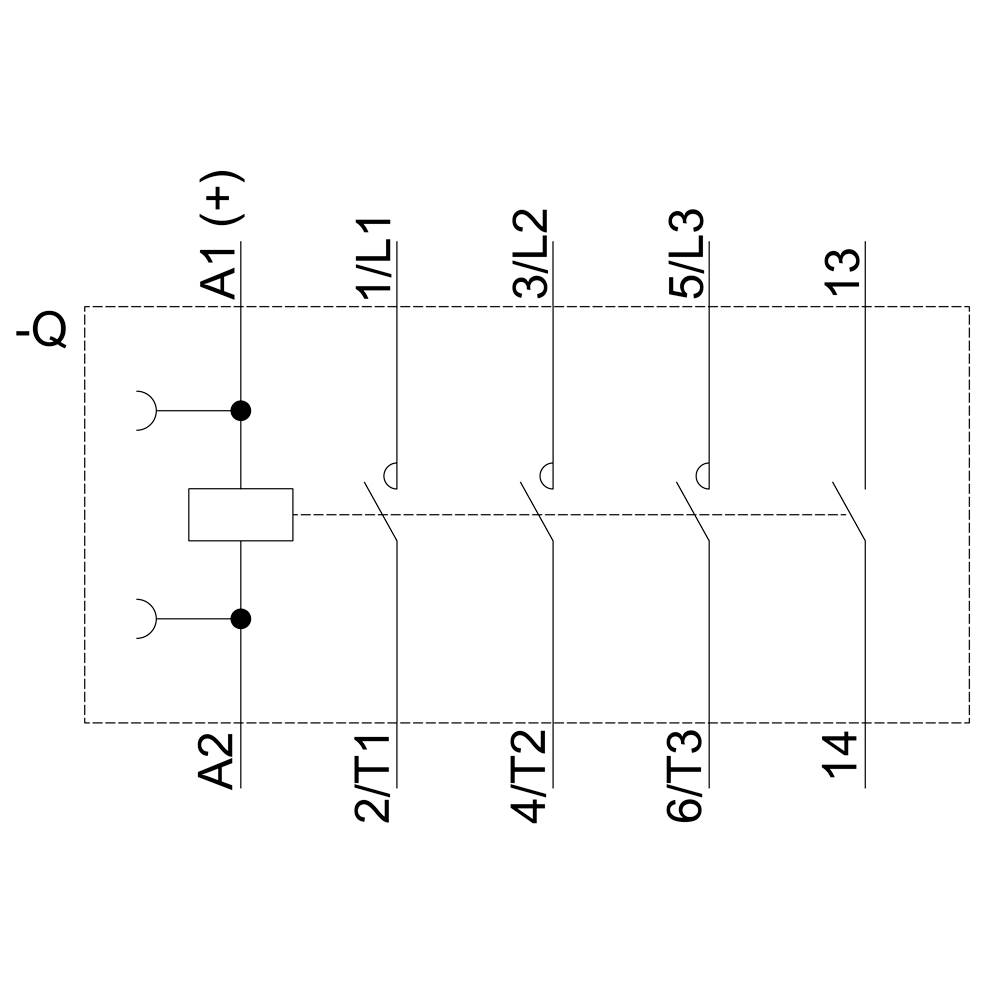

Schaltplan eines Relais mit Spulen 'A1(+) A2', Eingänge '1/L1 3/L2 5/L3', Ausgänge '2/T1 4/T2 6/T3', Kontakte '13 14'.

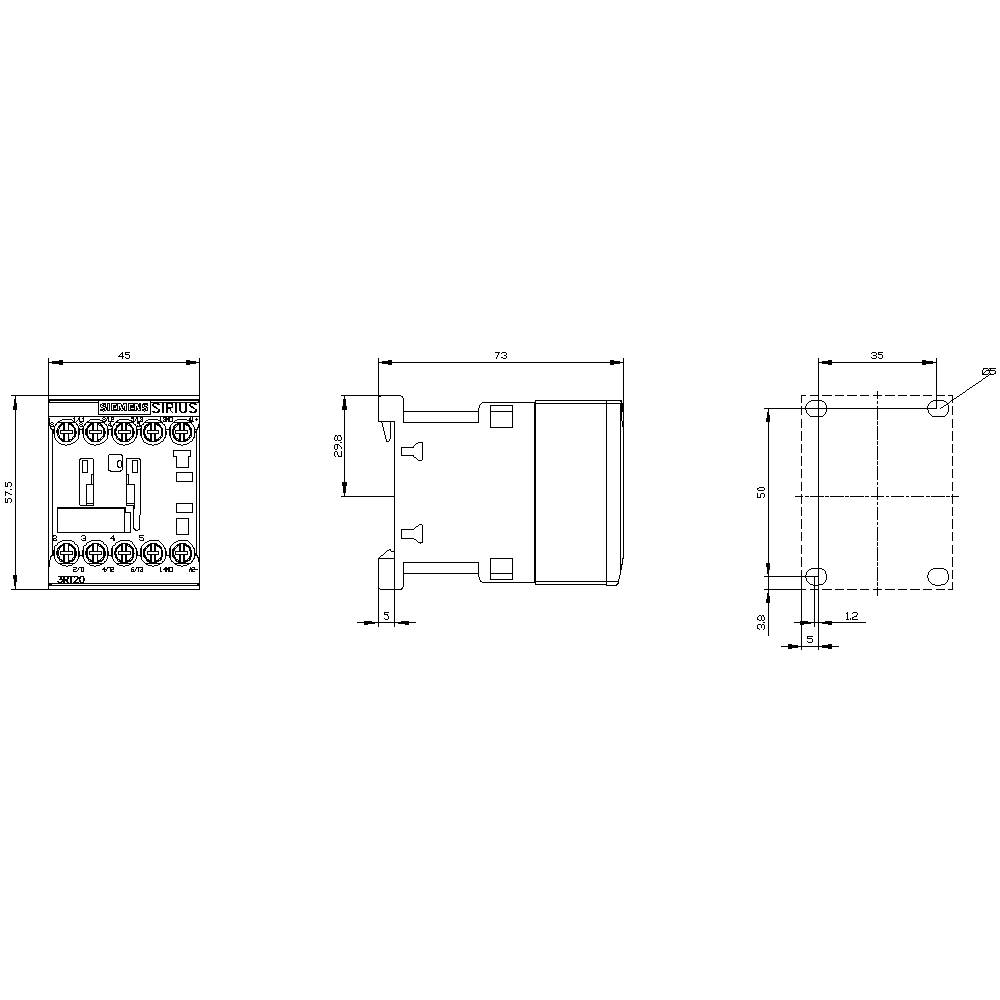

Technische Zeichnung eines Relais mit detaillierten Maßen, Draufsicht, Seitenansicht und Rückansicht dargestellt. Maße in Millimetern.

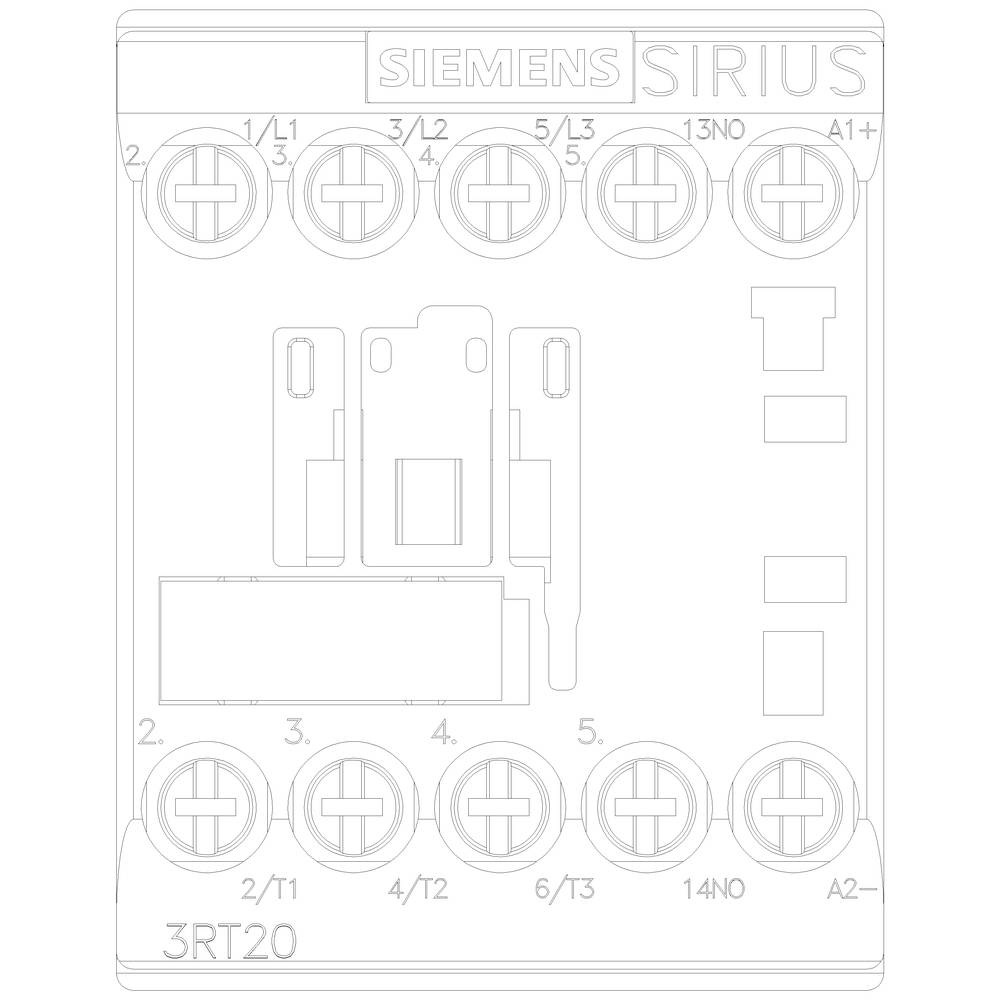

Abbildung eines Siemens SIRIUS Schützes, Modell 3RT20, zeigt Anschlüsse und Anschlussnummern. Wichtige Komponente in elektrischen Steuerungen.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

4 kW

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Do., 22. Okt.

98 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 27,38

steuerfreie IGL

€ 7,92

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Versand

€ 46,66

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Koppelschütz, AC-3e, 9 A/4 kW/400V, 3-polig, DC 24V, 1S, Schraubanschluss

3RT20161MB410KT0

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 4 mm²
Leiterquerschnitt feindrähtig: 2.5 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: 3RT2016-1MB41-0KT0

Baugröße: S00

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 3 Schließer

Nennspannung: 690 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 9 A

: 4 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 58 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 58 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Schraubanschluss

: DC

: 8.5 A

: 3.67749375

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1701813 Siemens 3RT2016-1MB41-0KT0 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemen

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1701813 Siemens 3RT2016-1MB41-0KT0 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemen

Beschreibung

Leistungsschütz, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, DC 24 V, 0,85-1,85* US, Hilfskontakte: 1 S, Schraubanschluss, Baugröße: S00, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
