Siemens 3RT2023-2AP00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 S kaufen

Ein grauer elektrischer Schütz mit der Aufschrift 'SIRIUS' in der Mitte. Er hat mehrere Anschlussmöglichkeiten oben und unten.

Abbildung ähnlich

Ein elektrischer Schaltschrank mit offenen Panelen zeigt freiliegende Drähte und Schalter, während im Hintergrund eine verregnete Glasscheibe zu sehen ist.

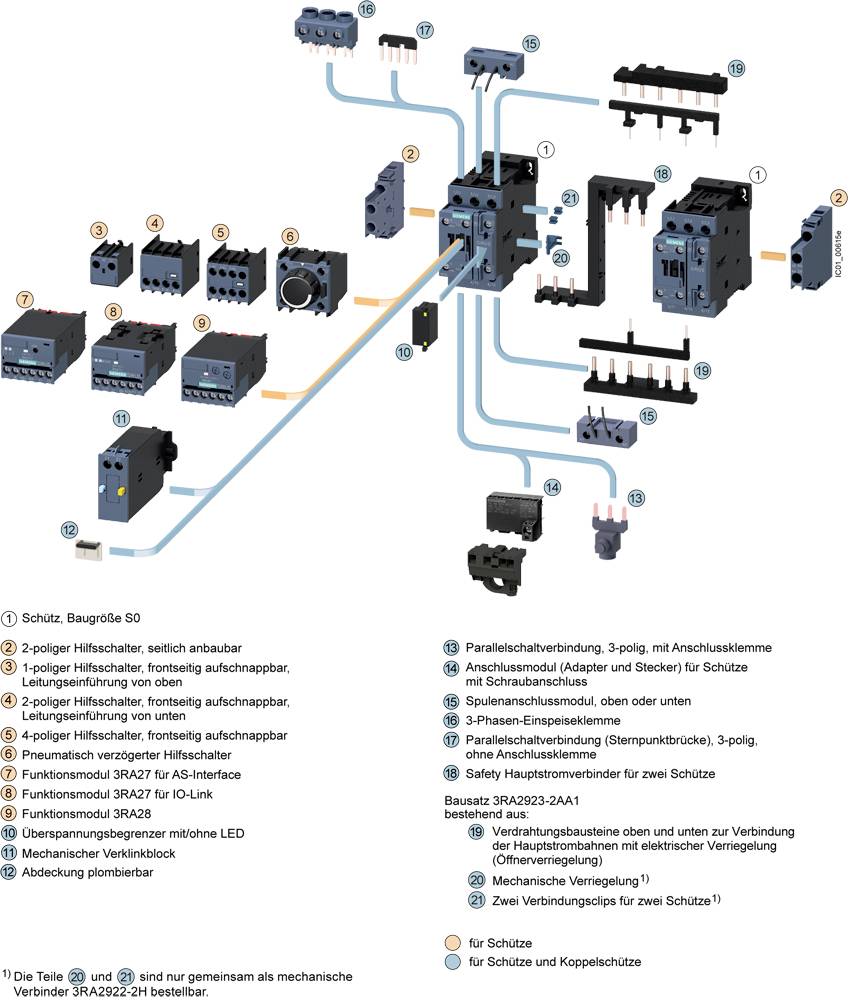

Explosionszeichnung eines Schaltgeräts mit nummerierten, beschrifteten Komponenten. Beschreibung gibt Details zu jedem Teil und ihrer Funktion.

Schaltplan einer elektrischen Steuerung mit Schalterverbindungen; zeigt verschiedene Kontakte und deren Anordnungen in einem Schaltkreis.

Technische Zeichnung eines Elektroteils mit Abmessungen: 45 mm Breite, 97 mm Tiefe, 251 mm Höhe. Zeigt Anschluss- und Montagepunkte.

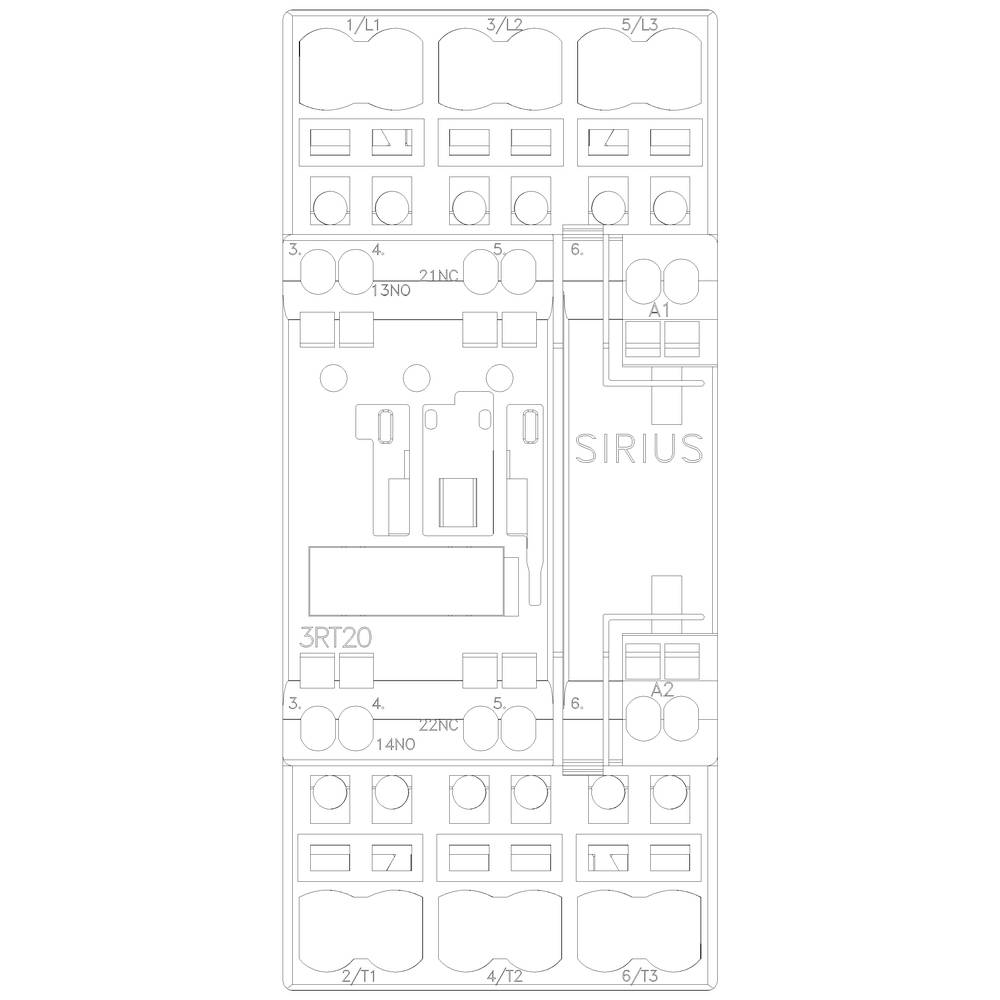

Schaltplan eines elektrischen Relais mit Beschriftungen 'SIRIUS', '3RT20'. Zeigt Schaltungsteile, Anschlusspunkte und Symbolik.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

4 kW

Anschluss

Federzuganschluss

Datenblatt (PDF)

Lieferung Di., 20. Okt.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 25,54

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Versand

€ 46,66

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schütz, AC-3e, 9 A/4 kW/400V, 3-polig, AC 230V/50Hz, 1S+1Ö, Federzuganschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2023-2AP00

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 230 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 - 230 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 9 A

: 4 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 97 mm

Abm.: (B x H x T) 45 x 102 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: 230-230 V

: Federzuganschluss

: AC

: 8.5 A

: 3.677

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1704990 Siemens 3RT2023-2AP00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704990 Siemens 3RT2023-2AP00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 S

Beschreibung

Leistungsschütz, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, AC 230 V, 50 Hz, Hilfskontakte: 1 S + 1 Ö, Federzuganschluss, Baugröße: S0 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
