Siemens 3RT2025-1AL24-3MA0 Leistungsschütz 3 Schließer 7.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siem kaufen

Ein elektrischer Schütz von Siemens mit Modellaufschrift 'SIRIUS', bestehend aus mehreren schwarzen und grauen Komponenten.

Abbildung ähnlich

Einblick in einen industriellen Schaltschrank mit sichtbaren Schaltkreisen; daneben ein Regenschauer gegen ein Fenster, das eine Maschine zeigt.

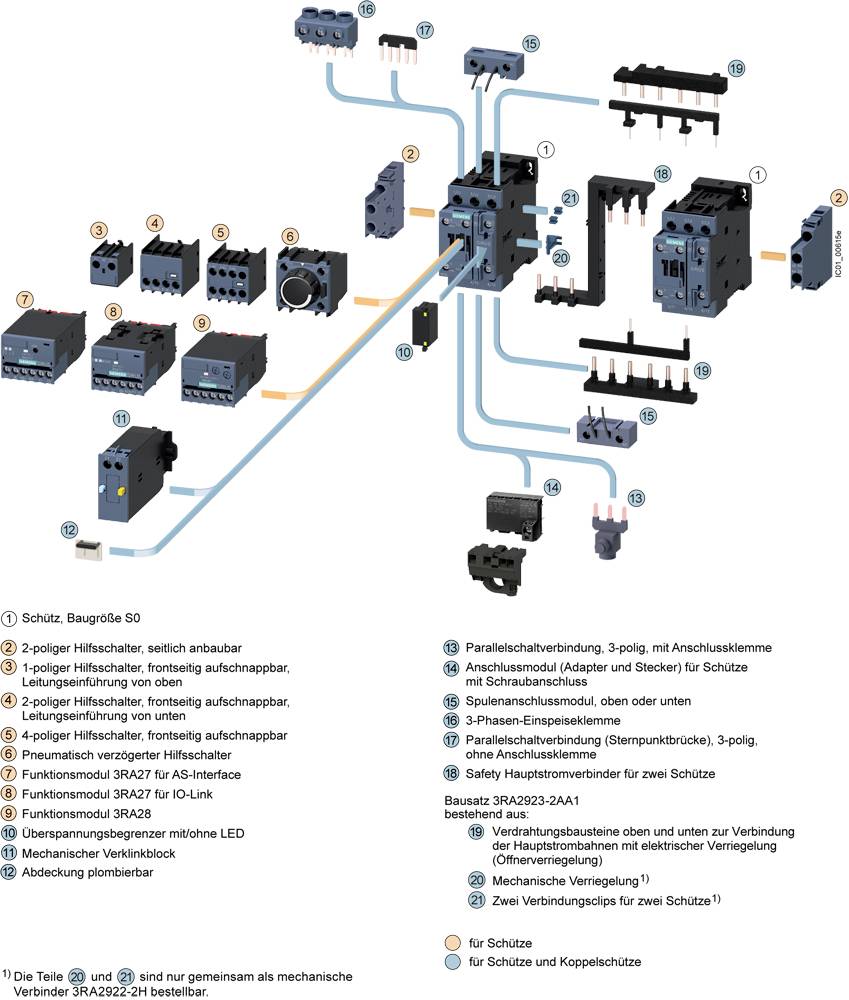

'Diagramm eines elektrischen Schaltsystems. Zeigt verschiedene Komponenten einschließlich Schütz, Hilfsschalter, Steckverbindungen.'

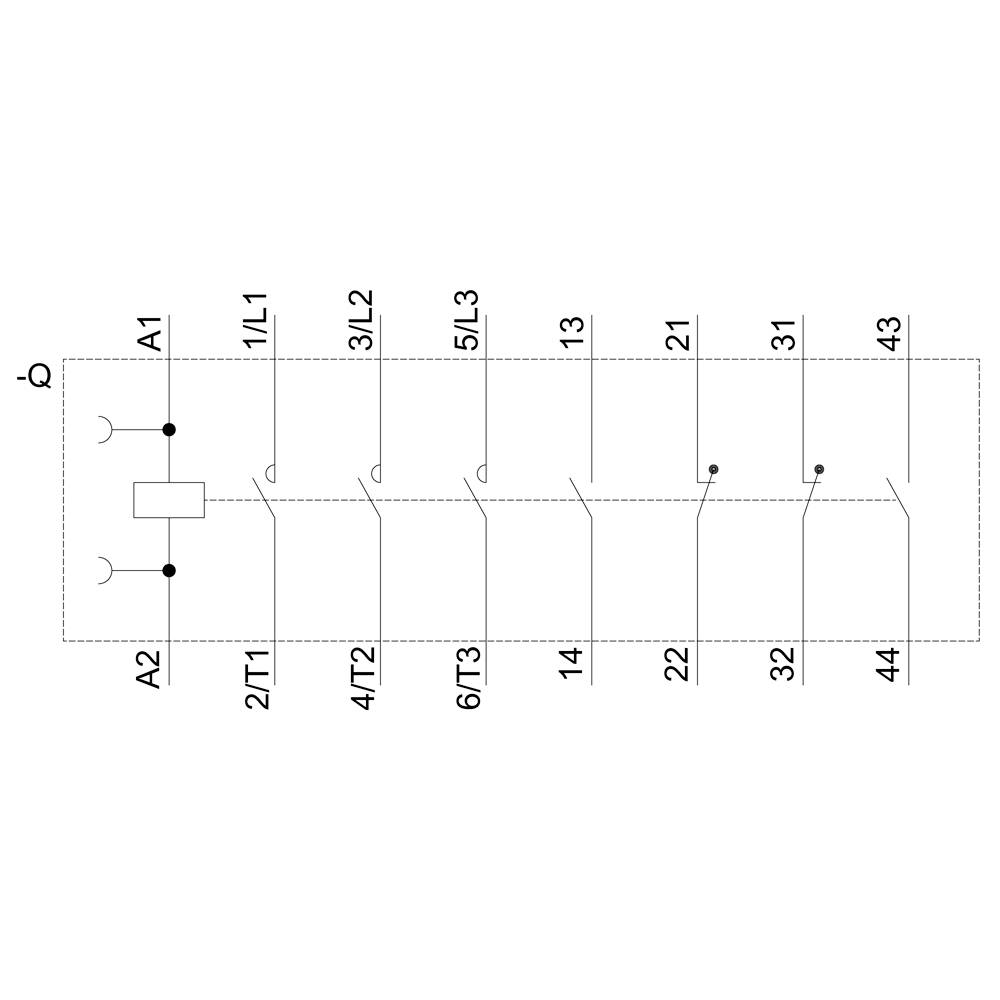

Schaltplan eines Elektromagneten mit Spulen A1 und A2, dargestellt mit sechs Schaltkomponenten, nummeriert von 1 bis 6, je zwei pro Leitung.

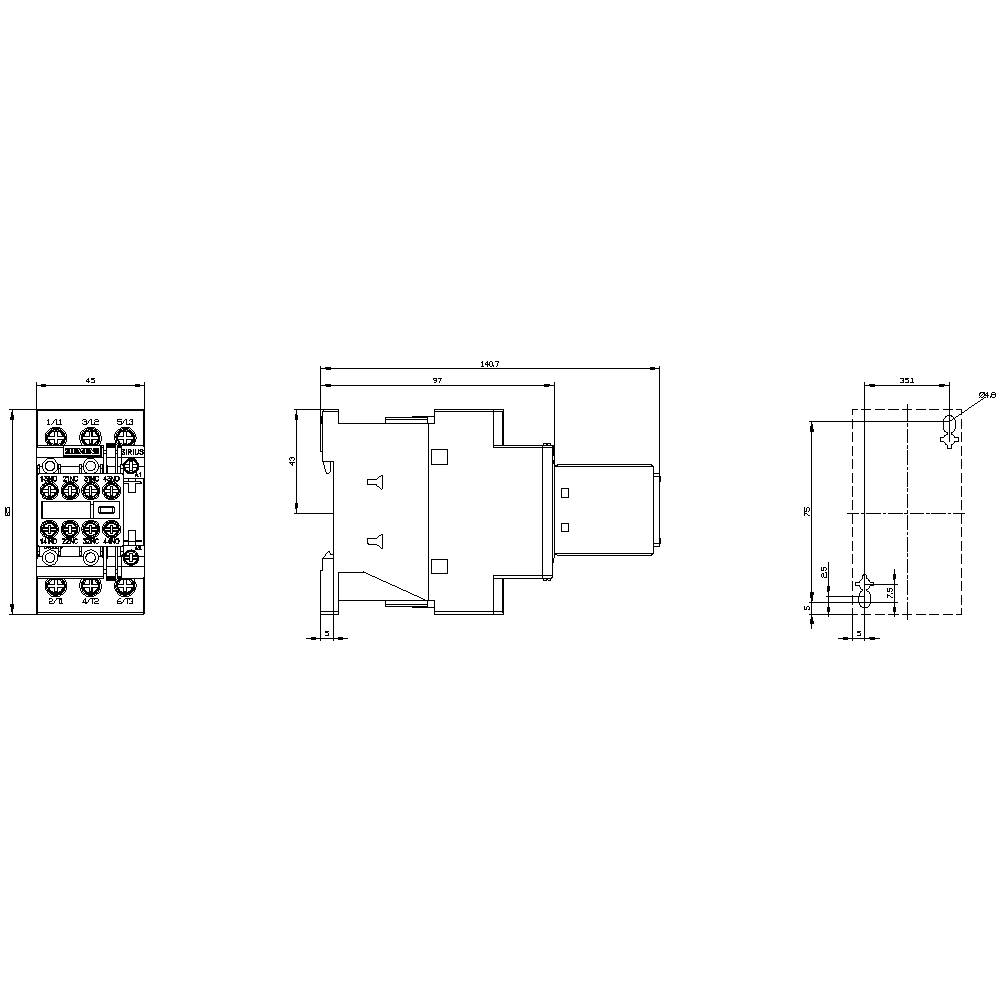

Technische Zeichnung eines elektrischen Relais mit Seiten-, Front- und Draufsicht. Maßeinheiten und Detailansichten sind angegeben.

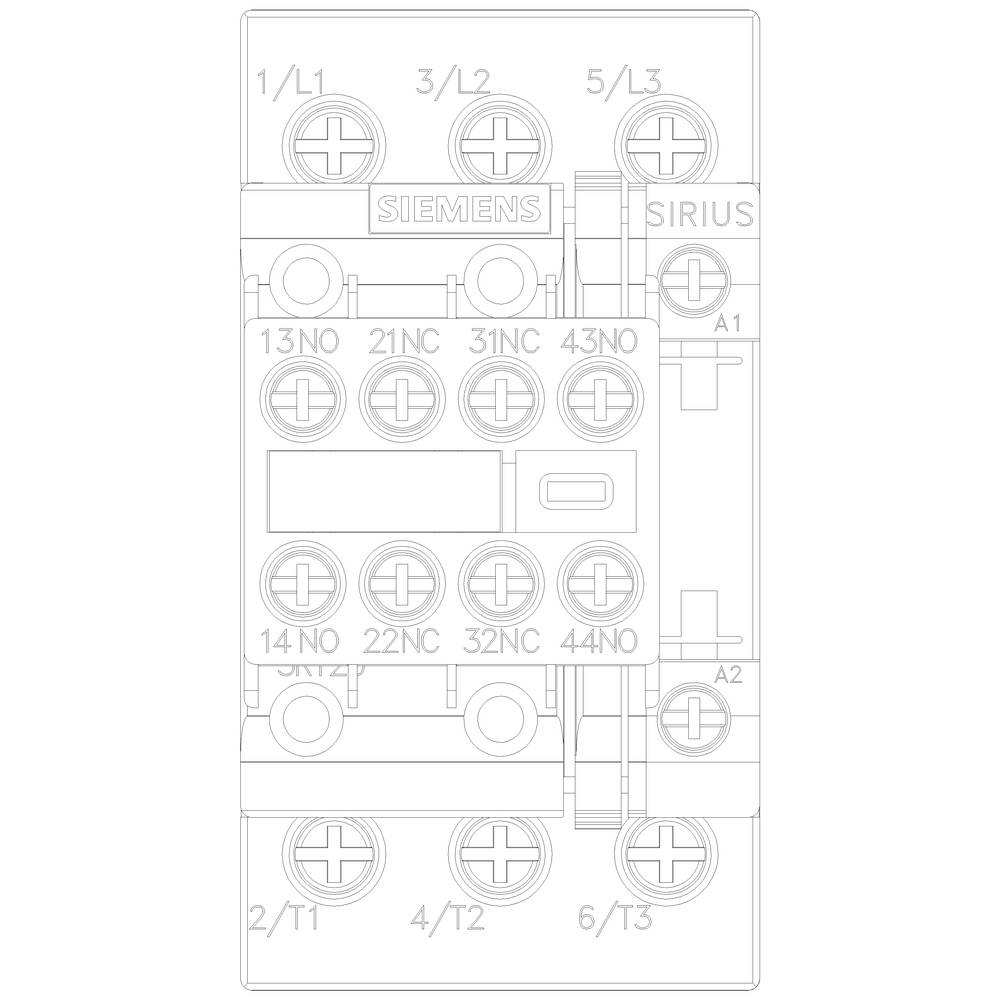

'Schaltplanskizze eines Siemens SIRIUS Schützgeräts mit Anschlüssen und Bezeichnungen L1/L2/L3, 13NO/14NO, 21NC/22NC, usw.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

7.5 kW

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Do., 22. Okt.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 51,67

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Kostenfreier Versand

€ 95,83

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schütz, AC-3e, 17 A/7,5 kW/400V, 3-polig, AC 230V, 50/60Hz,2S+2Ö,Schraubanschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 10 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2025-1AL24-3MA0

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 17 A

: 7.5 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 141 mm

Abm.: (B x H x T) 45 x 85 x 141 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 7.5 kW

: 3

: 2

: 2

: 17 A

: 40 A

: 230-230 V

: 230-230 V

: Schraubanschluss

: AC

: 15.5 A

: 7.355

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1738121 Siemens 3RT2025-1AL24-3MA0 Leistungsschütz 3 Schließer 7.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siem

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1738121 Siemens 3RT2025-1AL24-3MA0 Leistungsschütz 3 Schließer 7.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siem

Beschreibung

Leistungsschütz, AC-3e/AC-3, 17 A, 7,5 kW / 400 V, 3-polig, AC 230 V, 50/60 Hz, Hilfskontakte: 2 S + 2 Ö, Schraubanschluss, Baugröße: S0, Hilfsschalter unlösbar, kein Überspannungsbegrenzer nachrüstbar Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
