Siemens 3RT2027-2AL20 Schütz 3 Schließer 15 kW 690 V/AC Passend für Marke (Relais): Siemens 1 St. kaufen

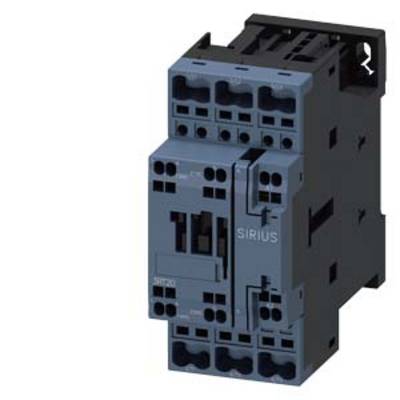

Ein elektrischer Schütz der Marke Siemens 'Sirius', Modellnummer SIRIUS 3RT20, mit mehreren Anschlussstellen, zur industriellen Steuerung.

Abbildung ähnlich

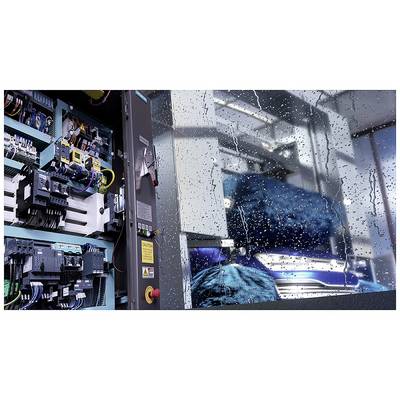

'Ein Schaltschrank voller elektronischer Komponenten und Kabel ist links zu sehen. Rechts ist eine Maschine hinter regennassen Fenstern.'

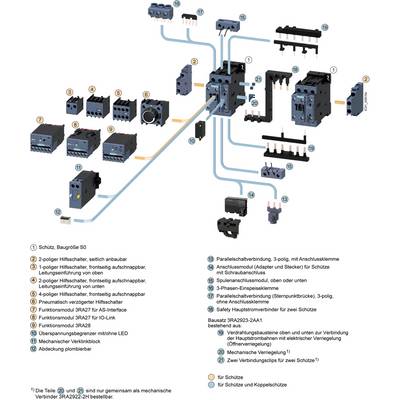

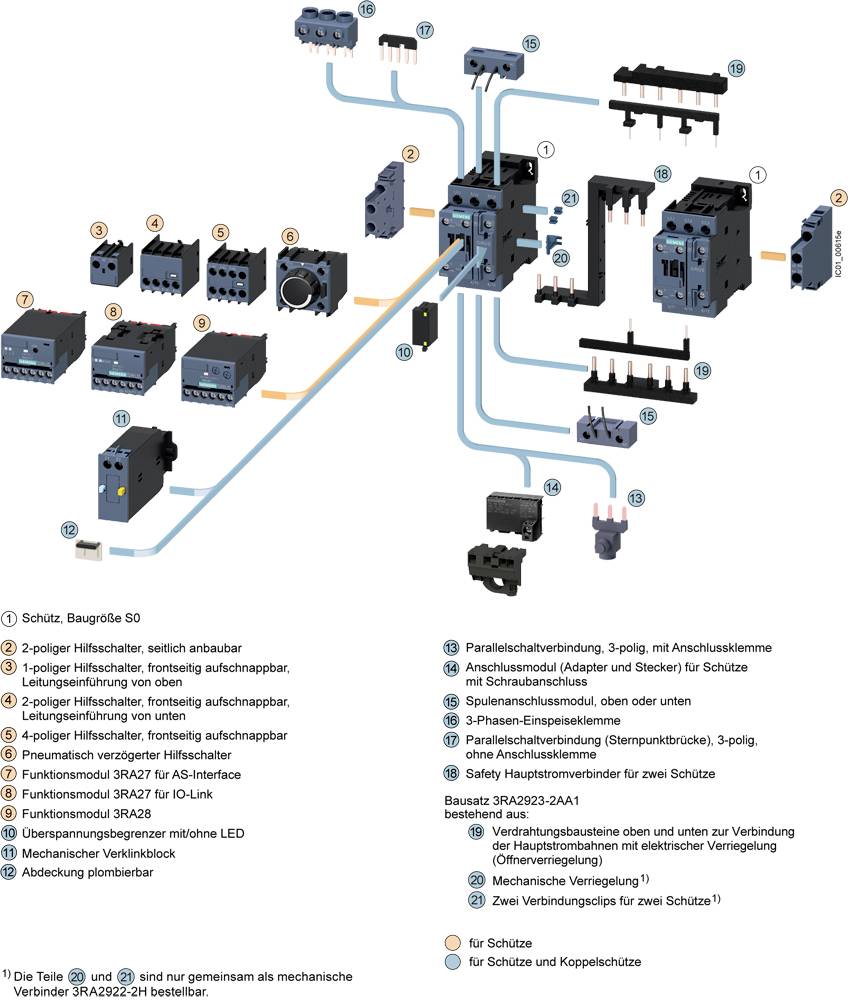

'Diagramm eines Schützsystems mit nummerierten Komponenten und Steckverbindungen. Erläuterungen unten beschreiben die Teile und Funktionen.'

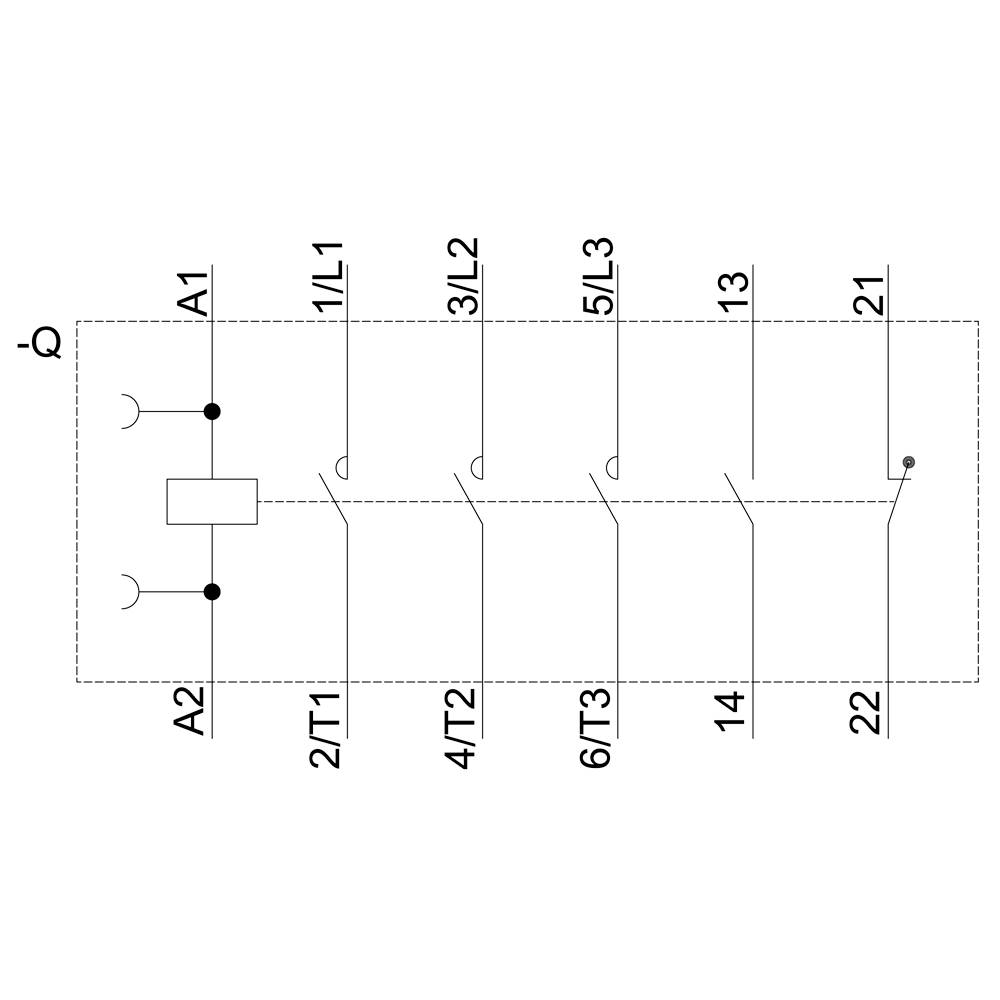

Schaltplan eines Relais mit sechs Anschlusspunkten (A1, A2, 1L1, 3L2, 5L3, 13, 21) und Steuerungselementen.

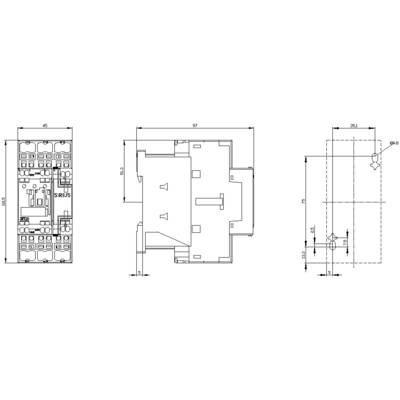

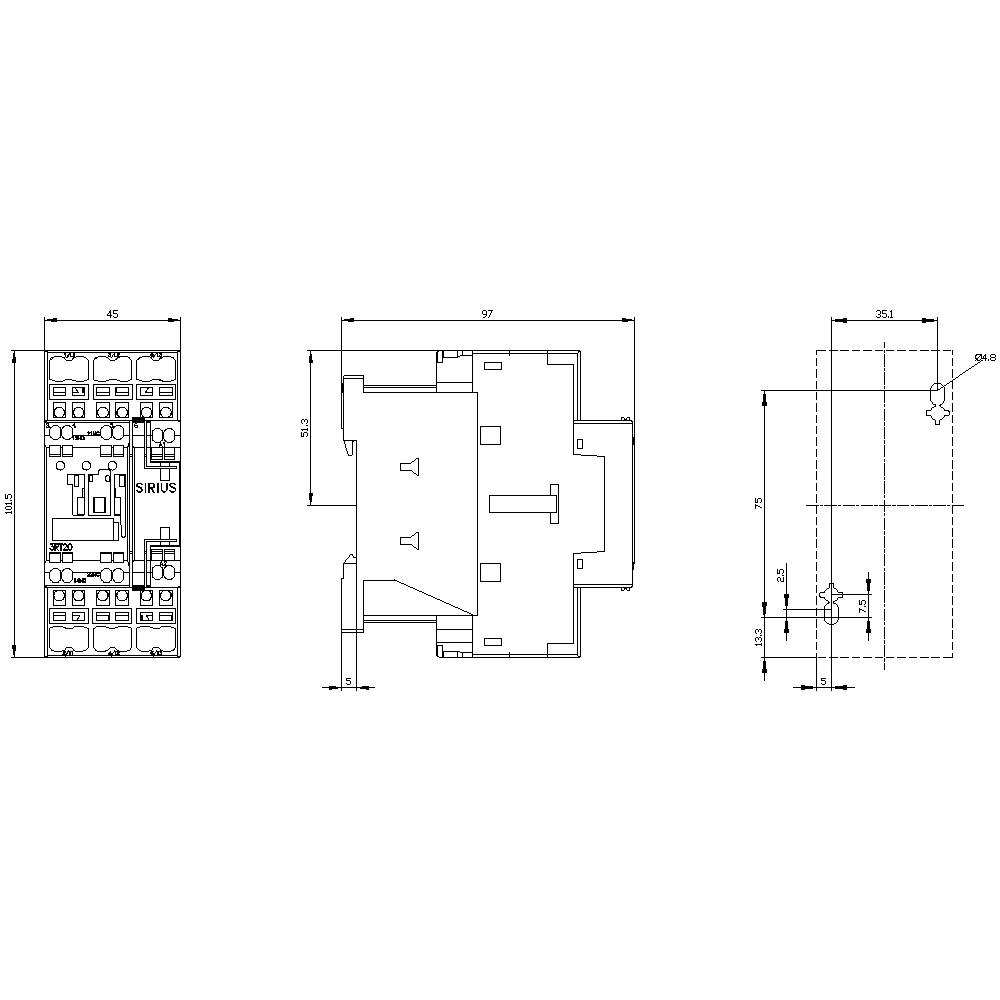

Technische Zeichnung eines elektrischen Bauteils in drei Ansichten: Vorderansicht, Seitenansicht und Draufsicht mit Maßen in Millimetern.

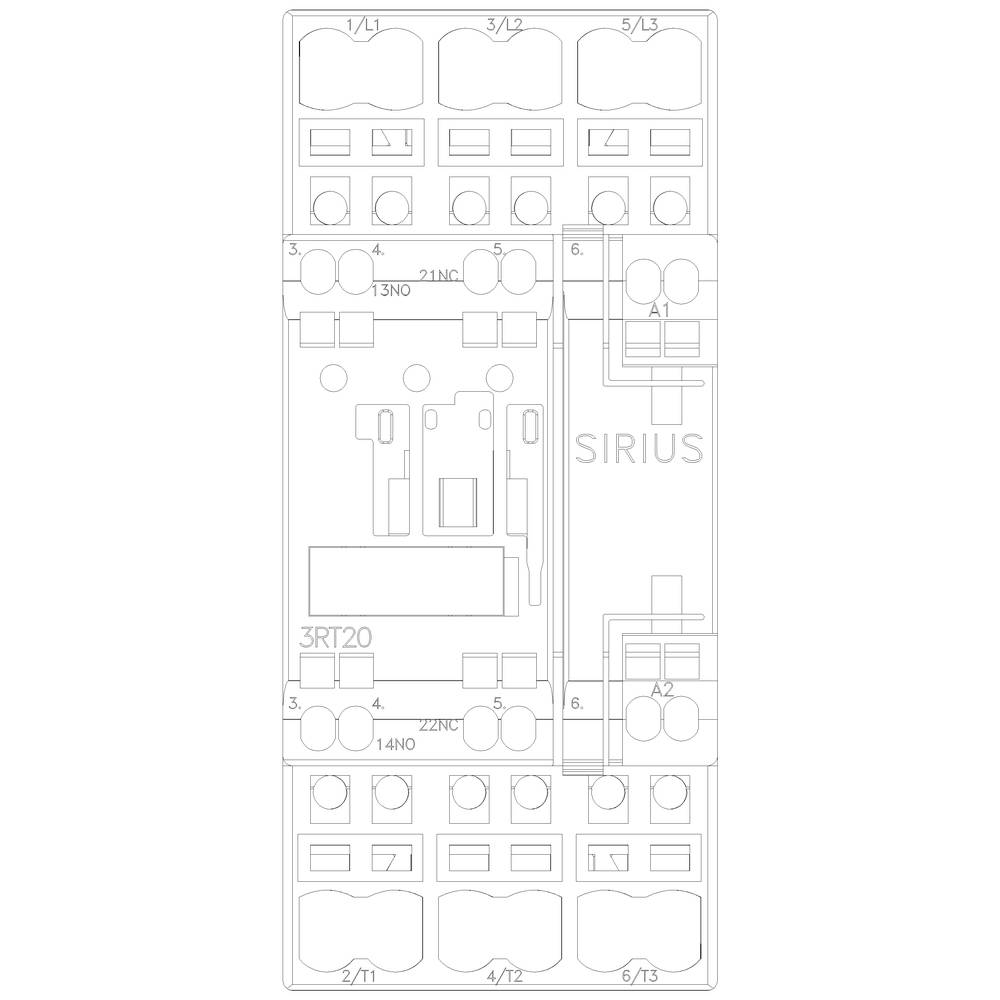

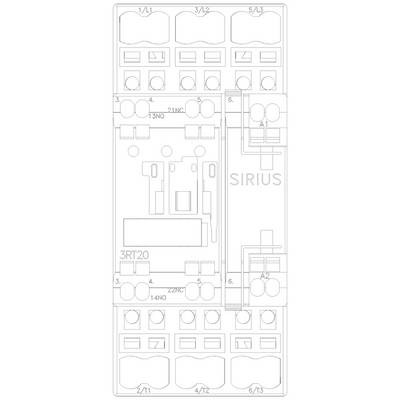

'Technische Zeichnung eines elektrischen Schaltgeräts mit Bezeichnungen 1/L1, 3/RT20, Sirius, und weiteren Anschlüssen und Komponenten.'

1/6

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

15 kW

Anschluss

Federzuganschluss

Datenblatt (PDF)

Lieferung Di., 20. Okt.

58 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 72,72

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Kostenfreier Versand

€ 137,49

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schütz, AC-3e, 32 A/15 kW/400V, 3-polig, AC 230V, 50/60Hz,1S+1Ö,Federzuganschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Produkt-Art: Schütz

Typ: 3RT2027-2AL20

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 V/AC (max)

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 32 A

: 15 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 97 mm

Abm.: (B x H x T) 45 x 102 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 15 kW

: 3

: 1

: 1

: 32 A

: 50 A

: 230-230 V

: 230-230 V

: Federzuganschluss

: AC

: 22 A

: 14.71

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745959 Siemens 3RT2027-2AL20 Schütz 3 Schließer 15 kW 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745959 Siemens 3RT2027-2AL20 Schütz 3 Schließer 15 kW 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 32 A, 15 kW / 400 V, 3-polig, AC 230 V, 50/60 Hz, Hilfskontakte: 1 S + 1 Ö, Federzuganschluss, Baugröße: S0 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
