Siemens 3RT2028-1AN20 Schütz 3 Schließer 690 V/AC 1 St. kaufen

Abbildung ähnlich

Ein offener Schaltschrank mit elektronischen Komponenten und ein Fenster, durch das eine industrielle Maschine im Regen sichtbar ist.

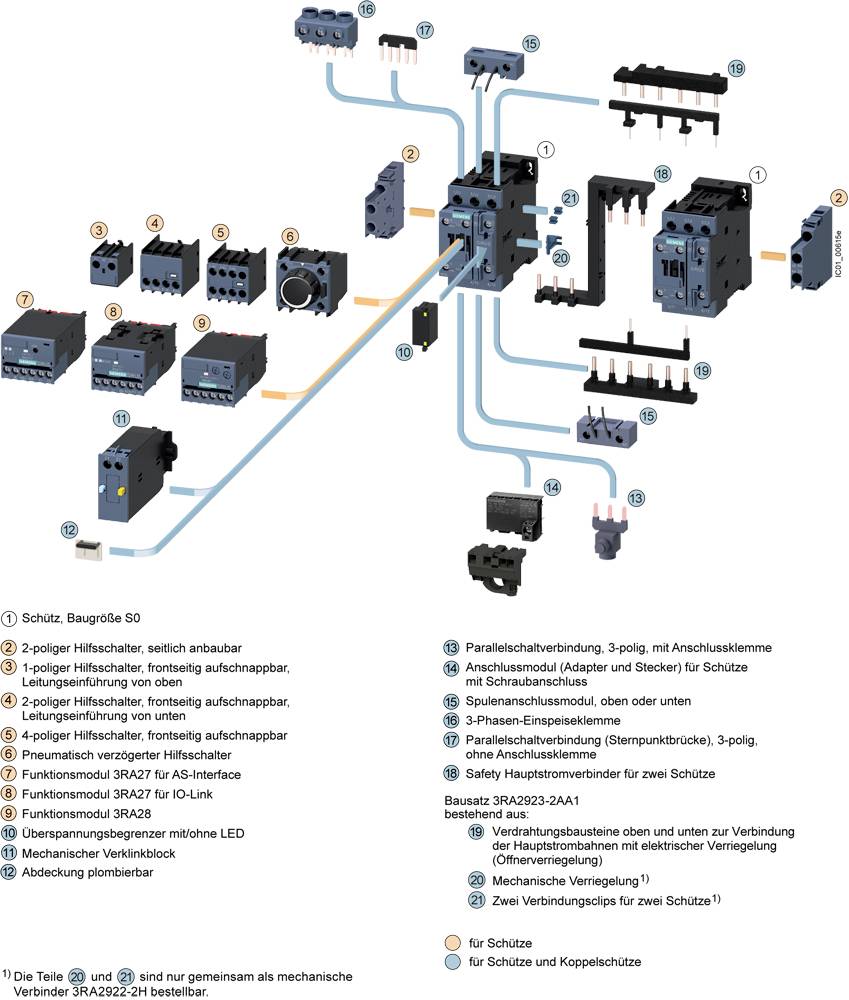

Bauteile und Schaltplan für Schutzgeräte. Zeigt Schütze, Klemmen und Erweiterungsmodule. Nummerierte Beschreibungen erläutern Funktionen.

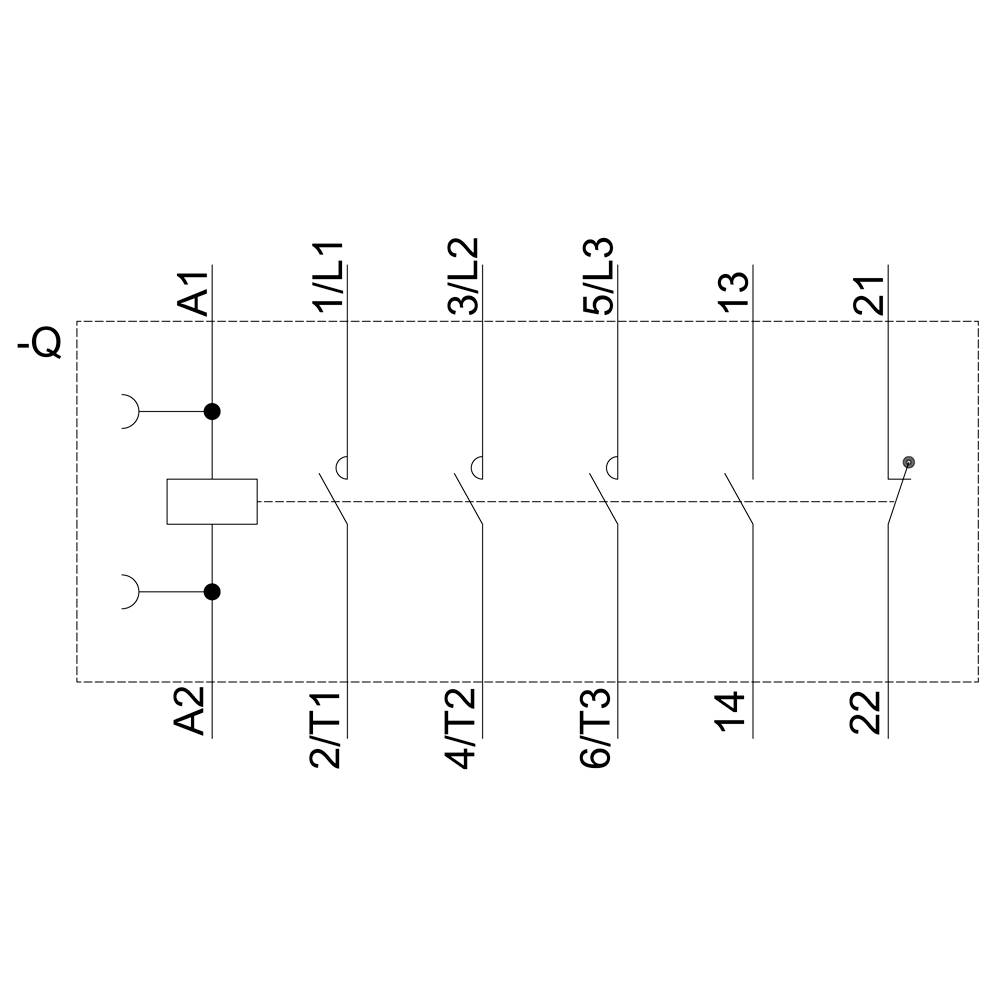

Schaltplan: Einphasiger Schalter mit Sicherung und drei unterschiedliche Verbindungen dargestellt, benannt von A1 bis 22.

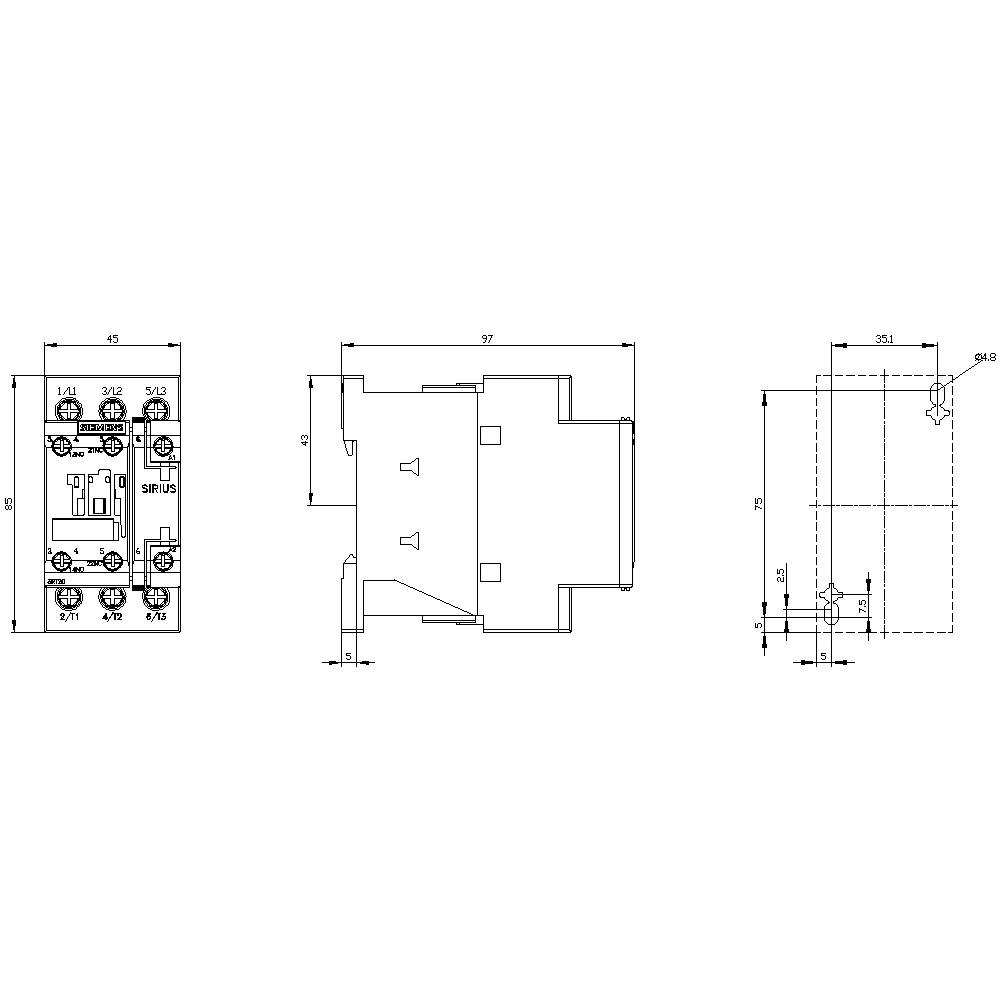

Technische Zeichnung eines Relais, zeigt drei Ansichten: Vorderseite, Seitenansicht, Oberseite mit detaillierten Abmessungen in Millimetern.

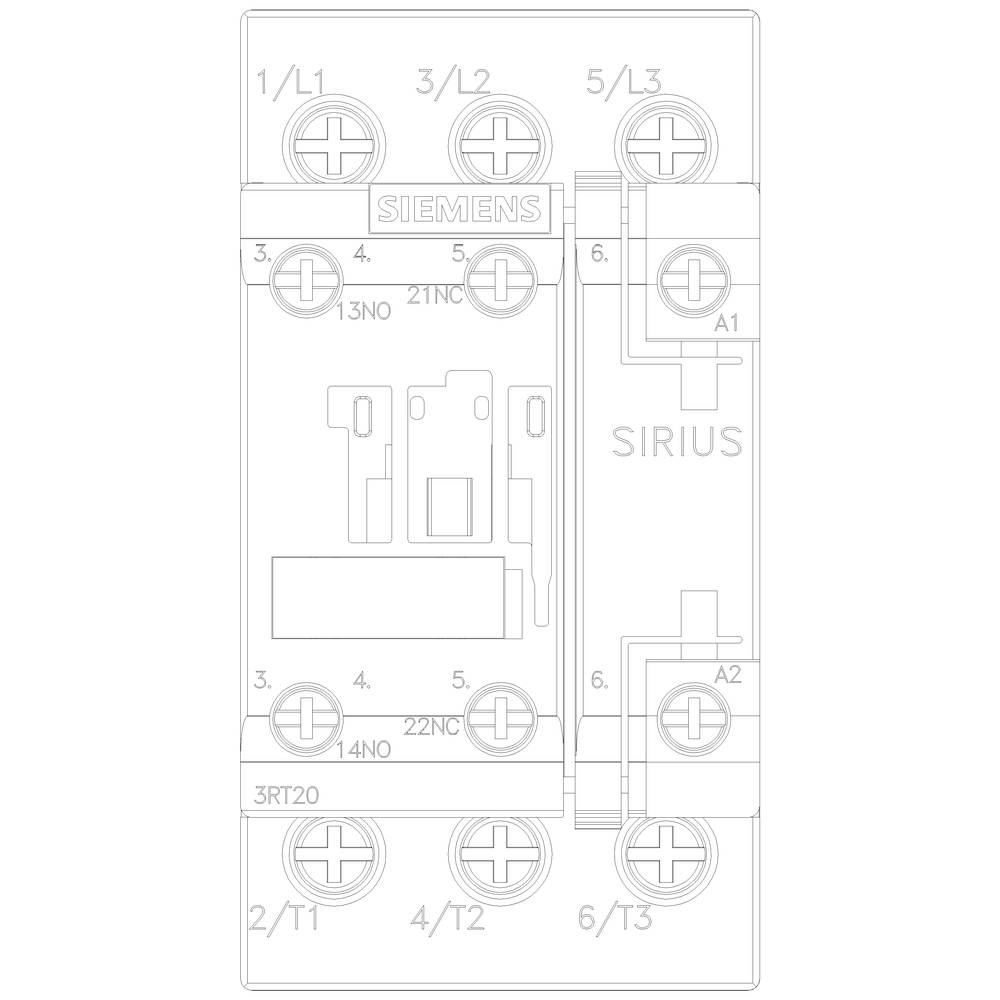

'Technische Zeichnung eines Siemens SIRIUS Schützes, zeigt Nummerierung der Anschlüsse L1/T1, L2/T2, L3/T3 und Spulen A1/A2.'

1/6

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Schrauben

Typ

3RT2028-1AN20

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 81,16

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 14. Sept.

Kostenfreier Versand

€ 179,16

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schütz, AC-3e, 38 A/18,5 kW/400V, 3-polig, AC 220V,50/60Hz,1S+1Ö,Schraubanschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 10 mm²

Produkt-Art: Schütz

Typ: 3RT2028-1AN20

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 97 mm

Abm.: (B x H x T) 45 x 85 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 18.5 kW

: 3

: 1

: 1

: 38 A

: 50 A

: 220-220 V

: 220-220 V

: Schraubanschluss

: AC

: 22 A

: 18.387

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746640 Siemens 3RT2028-1AN20 Schütz 3 Schließer 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746640 Siemens 3RT2028-1AN20 Schütz 3 Schließer 690 V/AC 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 38 A, 18,5 kW / 400 V, 3-polig, AC 220 V, 50/60 Hz, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss, Baugröße: S0 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
