Siemens 3RT2035-1NB30 Schütz 3 Schließer 18.5 kW 24 V/DC, 24 V/AC 40 A mit Hilfskontakt Passend für Marke (Relais): Siem kaufen

'Siemens Sirius Schütz', ein elektrisches Schaltgerät mit grauem Gehäuse und blauen Kanten, das zur Steuerung von Stromkreisen verwendet wird.

Abbildung ähnlich

Ein offener Schaltschrank mit sichtbarer Elektronik befindet sich in einem industriellen Raum. Im Hintergrund sieht man ein nasses Fenster.

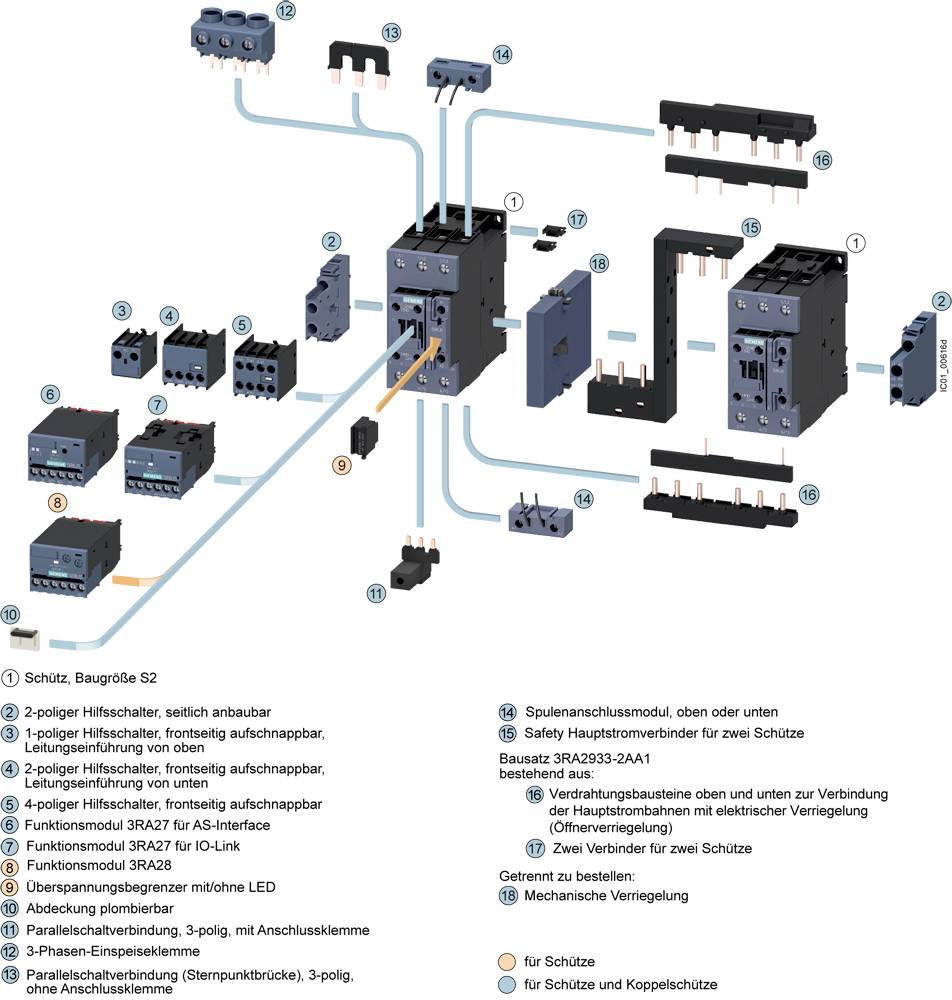

Diagramm einer elektrischen Schützanordnung mit nummerierten Komponenten und Verbindungsleitungen. Beschriftungen erläutern Funktionen und Anschlussmöglichkeiten.

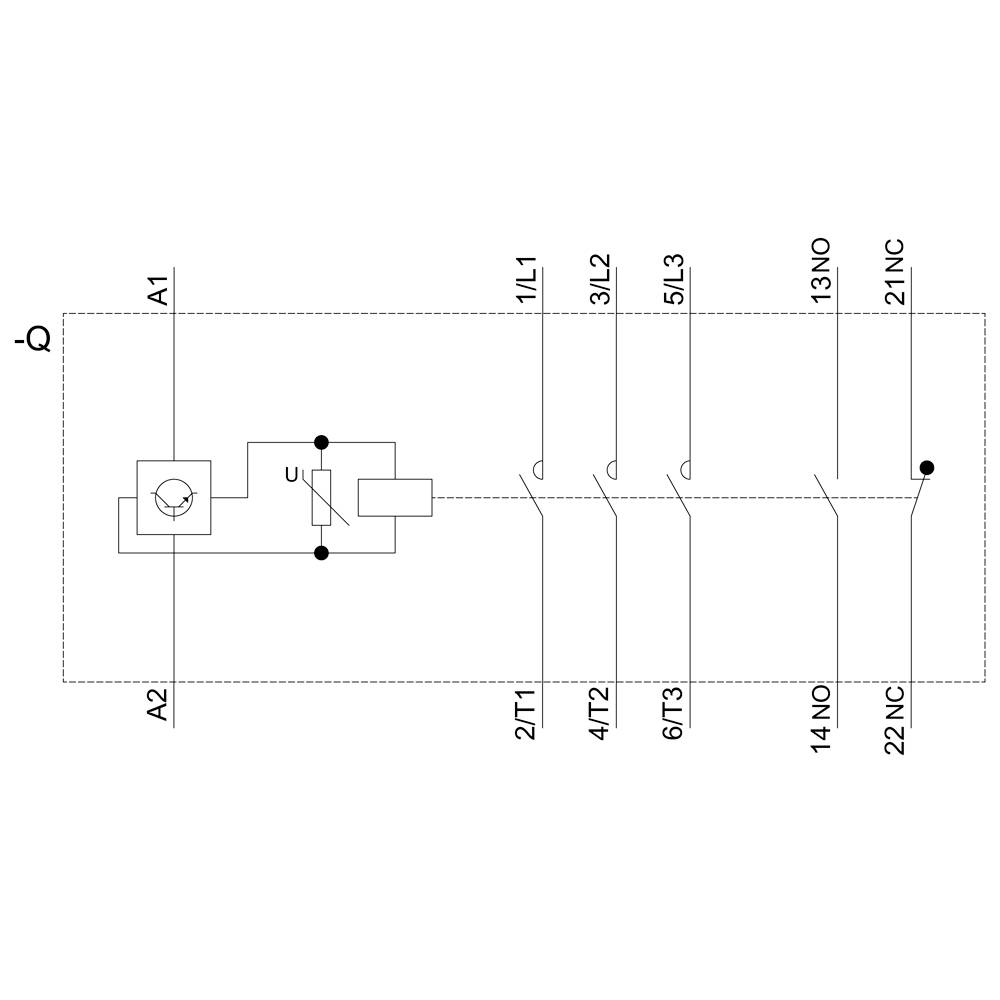

'Elektrisches Schaltbild zeigt einen Schütz mit vier Kontaktpunkten, verbunden mit Eingangsklemmen A1, A2; Ausgangskontakte 13, 14, 21, 22.'

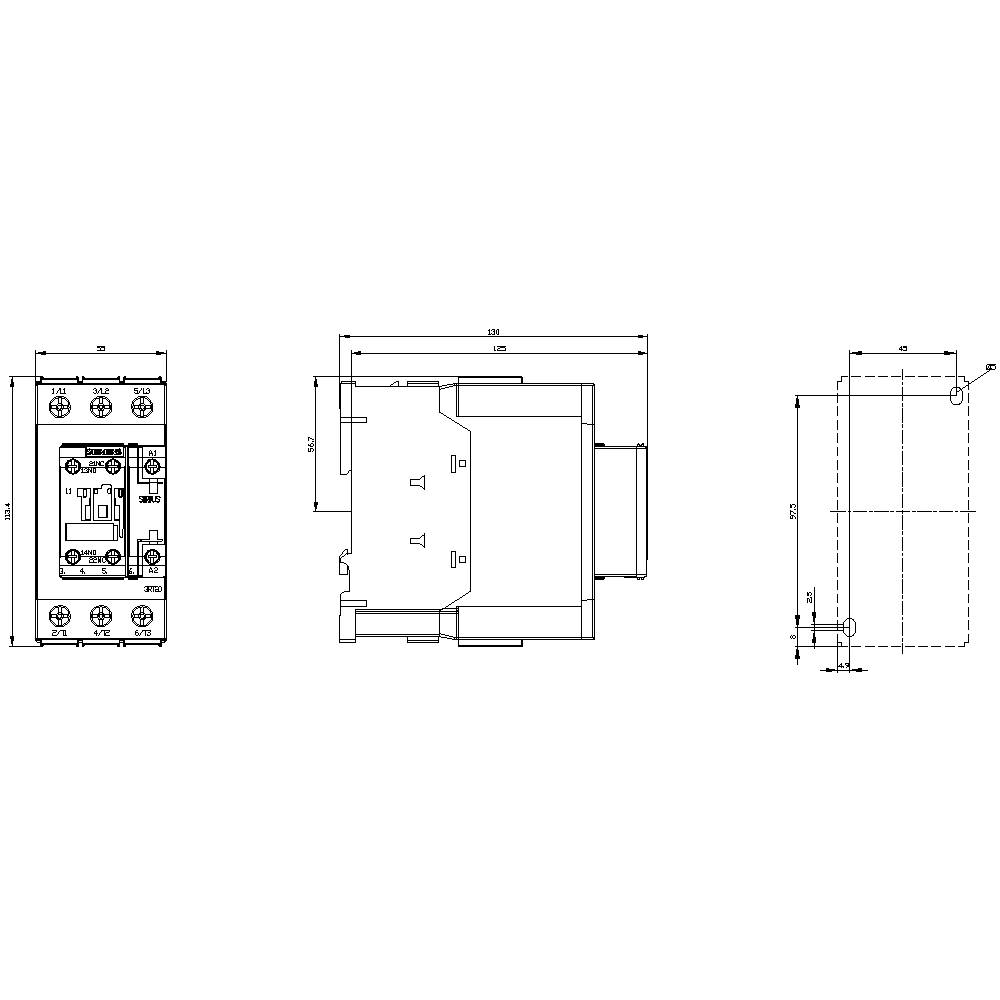

Technische Zeichnung eines elektrischen Bauteils mit Abmessungen. Front- und Seitenansicht zeigen Einzelheiten der Struktur.

1/5

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

3polig

Nennspannung

24 V/DC

24 V/AC

Laststrom

40 A

Leistung

18.5 kW

Datenblatt (PDF)

Sofort-Lieferung Mi., 7. Okt.

2 Stück

Verkauf und Versand:

Cetra IT Österreich Widerruf

versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 179,87

steuerfreie IGL

€ 15,00

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Di., 27. Okt.

Kostenfreier Versand

€ 183,33

€ 166,66

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Schütz, AC-3e, 40 A/18,5 kW/400V, 3-polig, AC/DC 20-33V, 1S+1Ö, Schraubanschluss

20..33 V, AC/DC, 3, Schraubanschluss, 60 A, 41 A, 18,5 kW, 35 A, 22,0649625 kW, 1, Geeignet für Reiheneinbau: ja

Technische Daten

Gewicht: 1.115 kg
Verlustleistung: 2.2 W

Produkt-Art: Schütz

Typ: 3RT2035-1NB30

Baugröße: S2

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Schließer
1 Öffner

Nennspannung: 24 V/DC
24 V/AC

Steuerspannung (min.): 20 V/DC
20 V/AC

Steuerspannung (max.): 33 V/DC
33 V/AC

Steuerspannungs-Bereich: 20, 20 - 33, 33 V/DC, V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 40 A

Laststrom: 40 A

: 18.5 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Hutschiene

Anschluss: Schraubklemme

Mechanische Lebensdauer: 1.0E7

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 114 mm

Tiefe: 130 mm

Abm.: (B x H x T) 55 x 114 x 130 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 18.5 kW

: 3

: 1

: 1

: 41 A

: 60 A

: 20-33 V

: 20-33 V

: 20-33 V

: Schraubanschluss

: AC/DC

: 35 A

: 22.065

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431002 Siemens 3RT2035-1NB30 Schütz 3 Schließer 18.5 kW 24 V/DC, 24 V/AC 40 A mit Hilfskontakt Passend für Marke (Relais): Siem

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431002 Siemens 3RT2035-1NB30 Schütz 3 Schließer 18.5 kW 24 V/DC, 24 V/AC 40 A mit Hilfskontakt Passend für Marke (Relais): Siem

Beschreibung

Leistungsschütz, AC-3e/AC-3, 41 A, 18,5 kW / 400 V, 3-polig, AC/DC 20-33 V, 50/60 Hz, mit integriertem Varistor, Hilfskontakte: 1 S + 1 Ö, Schraubanschluss, Baugröße: S2 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
