Siemens 3RT2046-3KB40 Leistungsschütz 3 Schließer 45 kW 1000 V/AC mit Varistor Passend für Marke (Relais): Siemens 1 St. kaufen

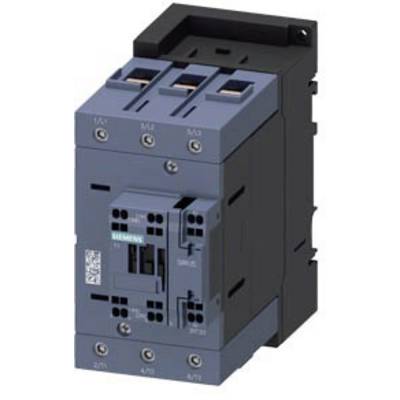

Ein dreipoliger elektrischer Schütz mit blauer und schwarzer Gehäusefarbe, Markenlabel seitlich sichtbar.

Abbildung ähnlich

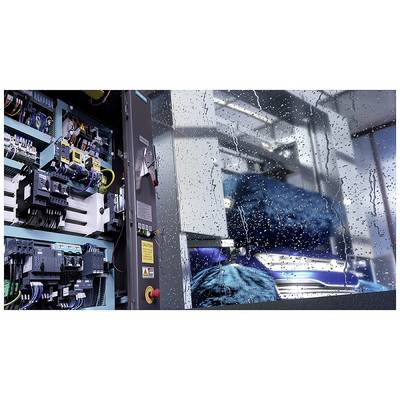

Offene Schalttafel auf der linken Seite mit Verdrahtung und Geräten. Rechts Fenster mit Regentropfen, hinter dem verschwommen eine Maschine sichtbar ist.

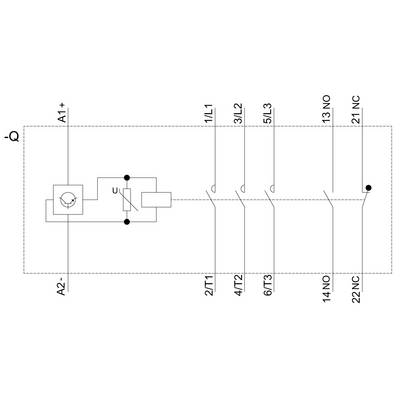

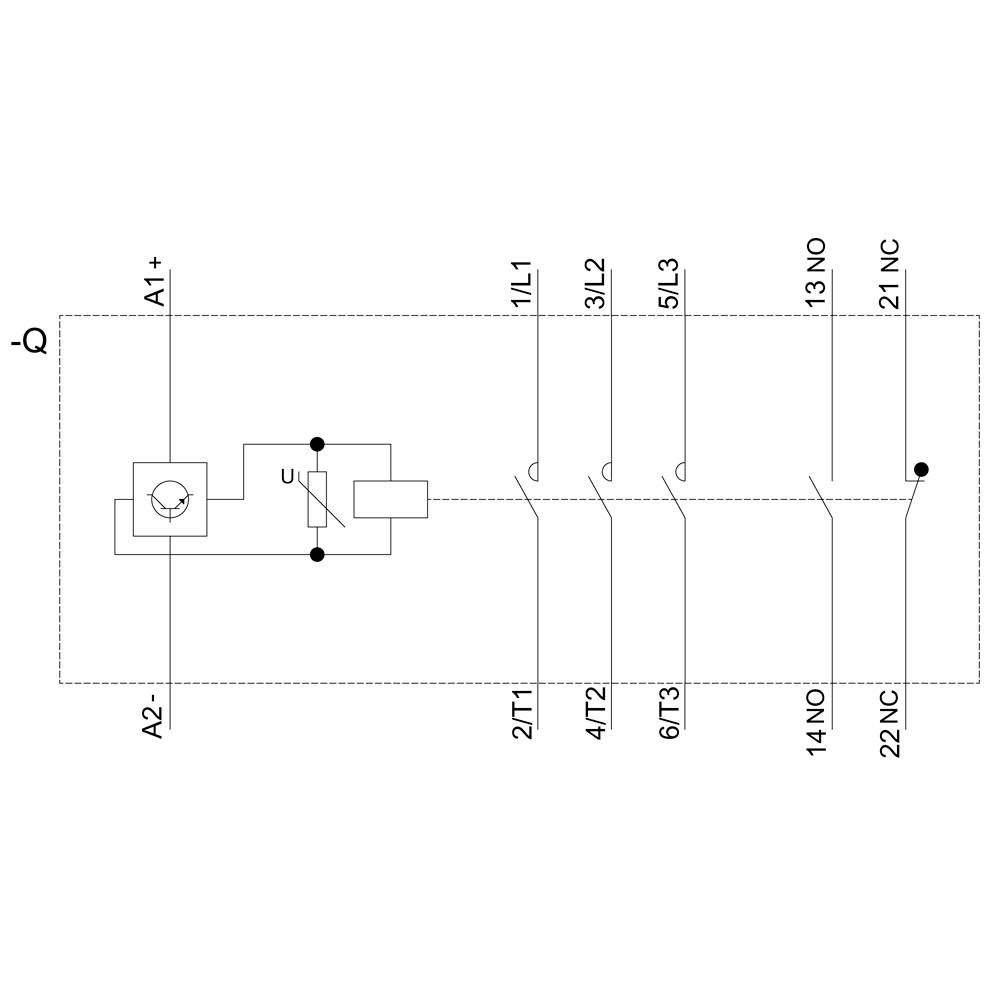

Schaltplan eines elektrischen Steuerkreises mit Relais und Schaltern. Hauptkomponenten: U, A1/A2, 1L1/3L2/5L3, 2T1/4T2/6T3, 13 NO/14 NO, 21 NC/22 NC.

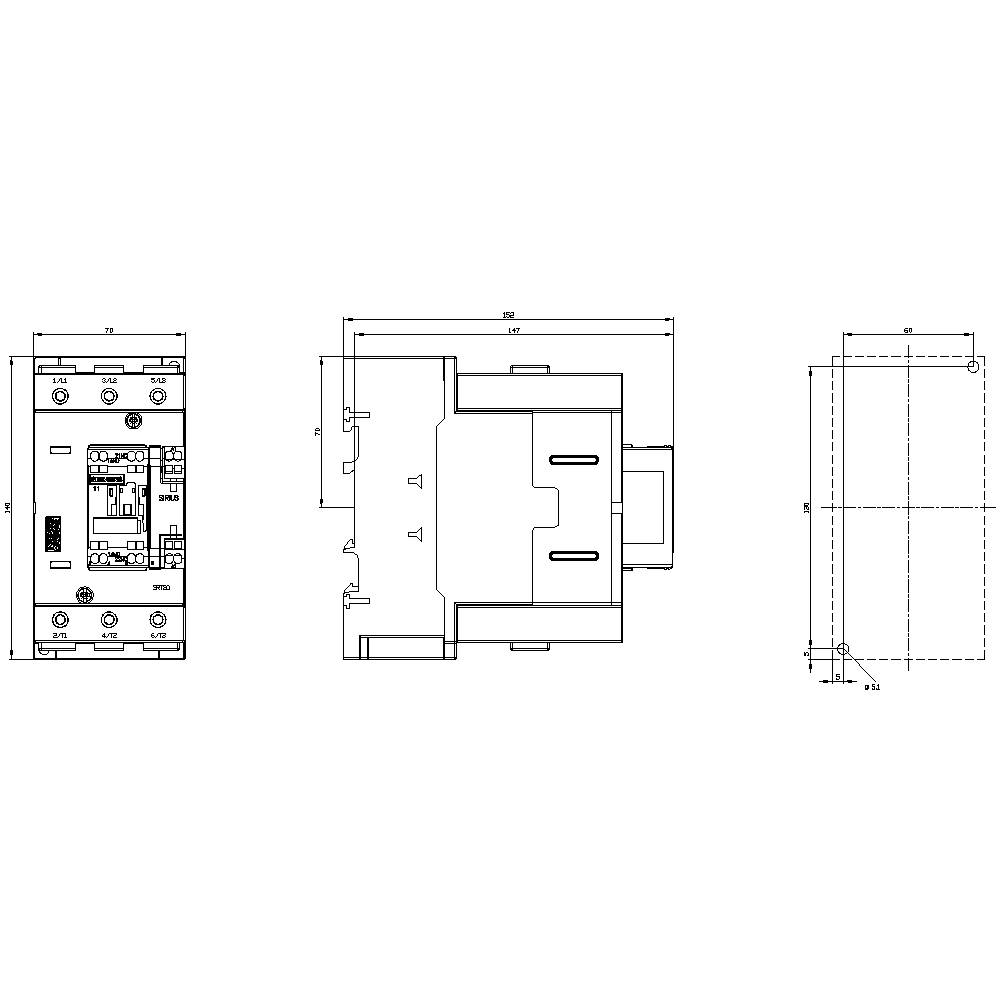

Technische Zeichnung eines elektronischen Geräts mit drei Ansichten: Vorderseite, Seite und Oberseite, inklusive Abmessungen.

1/4

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

1000 V/AC

Leistung

45 kW

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Do., 22. Okt.

16 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 290,94

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Kostenfreier Versand

€ 565,83

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 70 mm²
Leiterquerschnitt feindrähtig: 50 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2046-3KB40

Baugröße: S3

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 1000 V/AC

Steuerspannung (min.): 19.2 V/DC

Steuerspannung (max.): 28.8 V/DC

Steuerspannungs-Bereich: 19.2 - 28.8 V/DC

Schaltspannung (max.): 1000 V/AC

Dauerstrom (max.): 95 A

: 45 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 70 mm

Höhe: 140 mm

Tiefe: 152 mm

Abm.: (B x H x T) 70 x 140 x 152 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 45 kW

: 3

: 1

: 1

: 95 A

: 130 A

: Schraubanschluss

: DC

: 80 A

: 55.16240625

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1702672 Siemens 3RT2046-3KB40 Leistungsschütz 3 Schließer 45 kW 1000 V/AC mit Varistor Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702672 Siemens 3RT2046-3KB40 Leistungsschütz 3 Schließer 45 kW 1000 V/AC mit Varistor Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 95 A, 45 kW / 400 V, 3-polig, DC 24 V, 0,8-1,2* US, mit integriertem Varistor, Hilfskontakte: 1 S + 1 Ö, Varistor integriert, Hauptstromkreis: Schraubanschluss, Steuer- und Hilfstromkreis: Federzuganschluss, Baugröße: S3, geeignet für SPS-Ausgänge Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
