Siemens 3RV2011-1GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 4.5 - 6.3 A Schaltspannung (max.): 690 V/AC (B x kaufen

Ein schwarzer und grauer Siemens-Leistungsschalter mit einem Drehschalter auf der Vorderseite, verwendet zur Steuerung von Stromkreisen.

Abbildung ähnlich

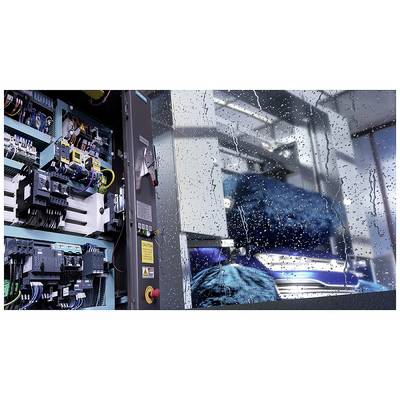

Offenes Schaltschrankpanel neben einem Fenster mit Regentropfen, das eine industrielle Waschmaschine bei der Arbeit zeigt.

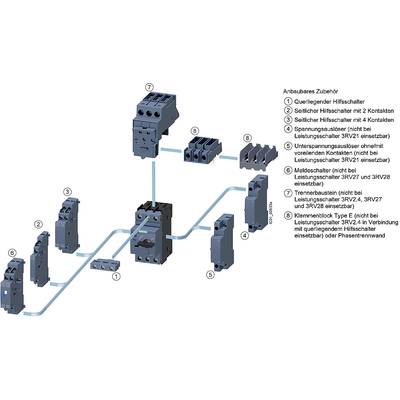

'Anbaubare Zubehörkomponenten' Diagramm mit beschrifteten Schaltern und Modulen. Hauptkomponenten sind nummeriert. Pfeile zeigen Verbindungen.

Schaltplan eines dreipoligen Schalters mit Beschriftungen: 1/L1, 3/L2, 5/L3 oben und 2/T1, 4/T2, 6/T3 unten. Linien verbinden Schalter.

Technische Zeichnung eines elektrischen Schalters mit Frontansicht und Seitenansicht. Enthält Maße und Anschlussdetails.

'Frontansicht eines Siemens Leistungsschalters mit Beschriftungen und Schalterstellung auf 'OFF'. Anschlüsse oben und unten sichtbar.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

6.3 A

Anschluss

Schrauben

Typ

3RV2011-1GA10

Baugröße

S00

Datenblatt (PDF)

5 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Nur noch 5 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

3 Stück

Kostenfreier Versand

€ 81,66

€

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 4,5-6,3A, N-ausl. 82A

Circuit breaker size S00 for motor protection - CLASS 10 A-release 4.5...6.3 A N-release 82 A

Technische Daten

Ausführung: für Motorschutz
Ausführung des Gewindes: M3
Gewicht: 348 g
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Isolationsspannung: 690 V
Verlustleistung: 6 W
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3RV2011-1GA10

Baugröße: S00

Einstellbereich Strom (min.): 4.5 A

Einstellbereich Strom (max.): 6.3 A

Einstellbereich (Strom): 4.5 - 6.3 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 97 mm

: 97 mm

: 2.2 kW

: FALSE

: 6.3 A

: FALSE

: 3

: 690-690 V

: 4.5-6.3 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 1.5 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1431132 Siemens 3RV2011-1GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 4.5 - 6.3 A Schaltspannung (max.): 690 V/AC (B x

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431132 Siemens 3RV2011-1GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 4.5 - 6.3 A Schaltspannung (max.): 690 V/AC (B x

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 4,5...6,3 A N-Auslöser 82 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
