Siemens 3RV2021-1EA20-0DA0 Leistungsschalter 1 St. Einstellbereich (Strom): 2.8

Der abgebildete Siemens Sirius Leistungsschalter ist ein elektrisches Schaltgerät, das für den Schutz und die Steuerung von Stromkreisen verwendet wird.

Abbildung ähnlich

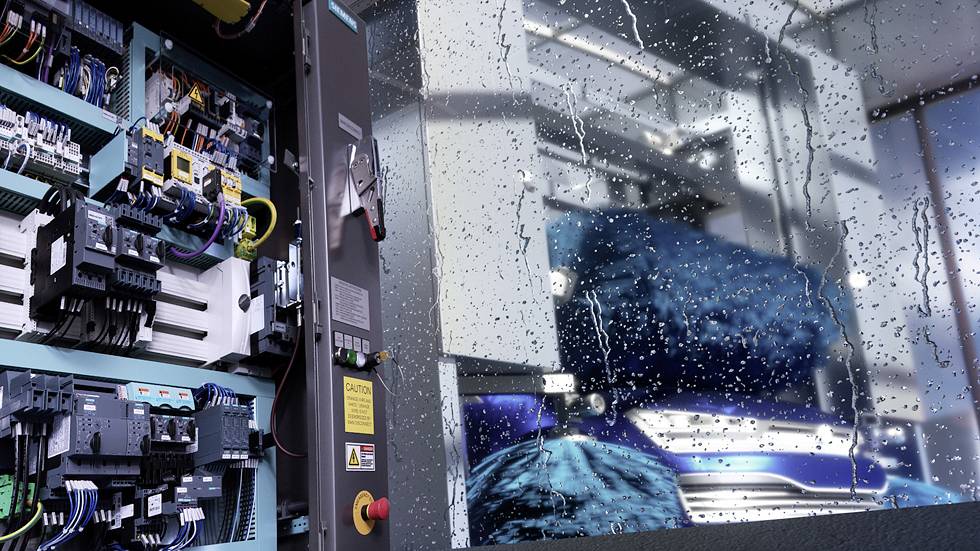

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten steht neben einem Fenster. Draußen ist ein bewölkter Himmel zu sehen.

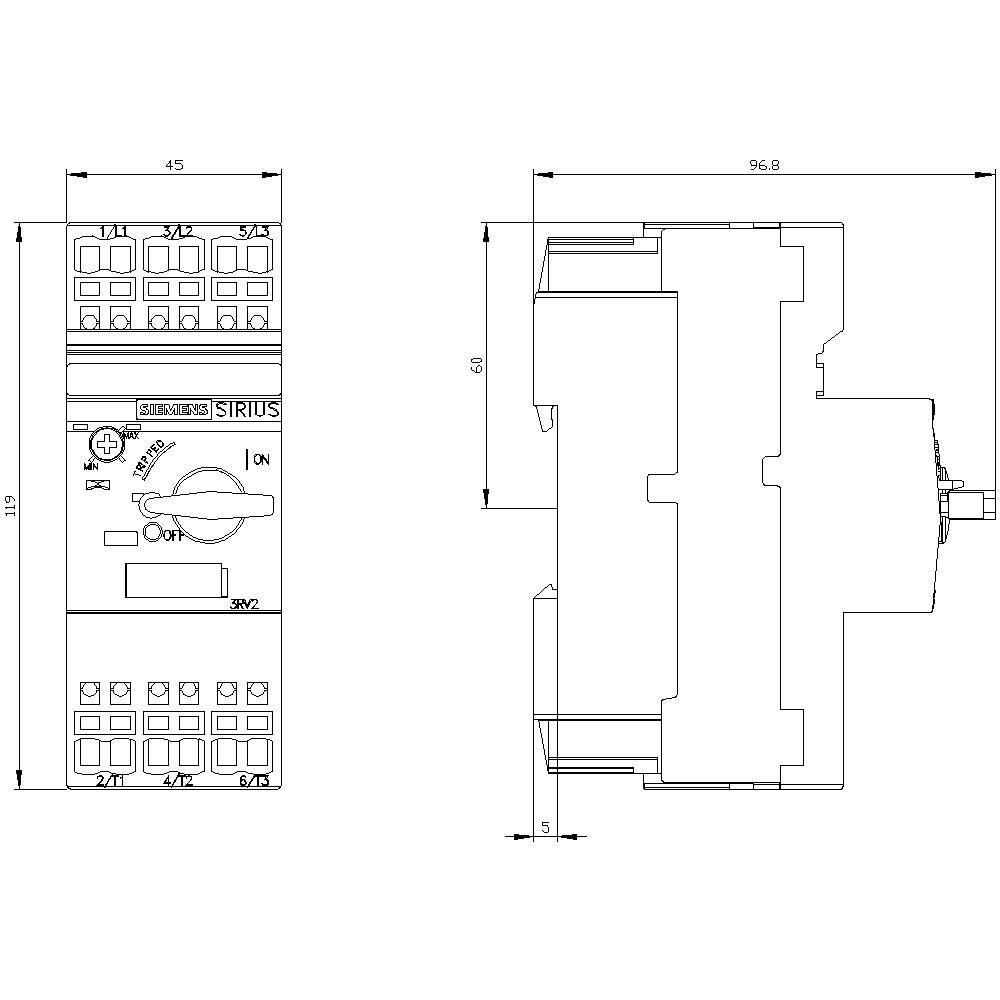

Technische Zeichnung eines elektrischen Schaltgeräts mit detaillierten Maßen in Millimetern, Front- und Seitenansicht.

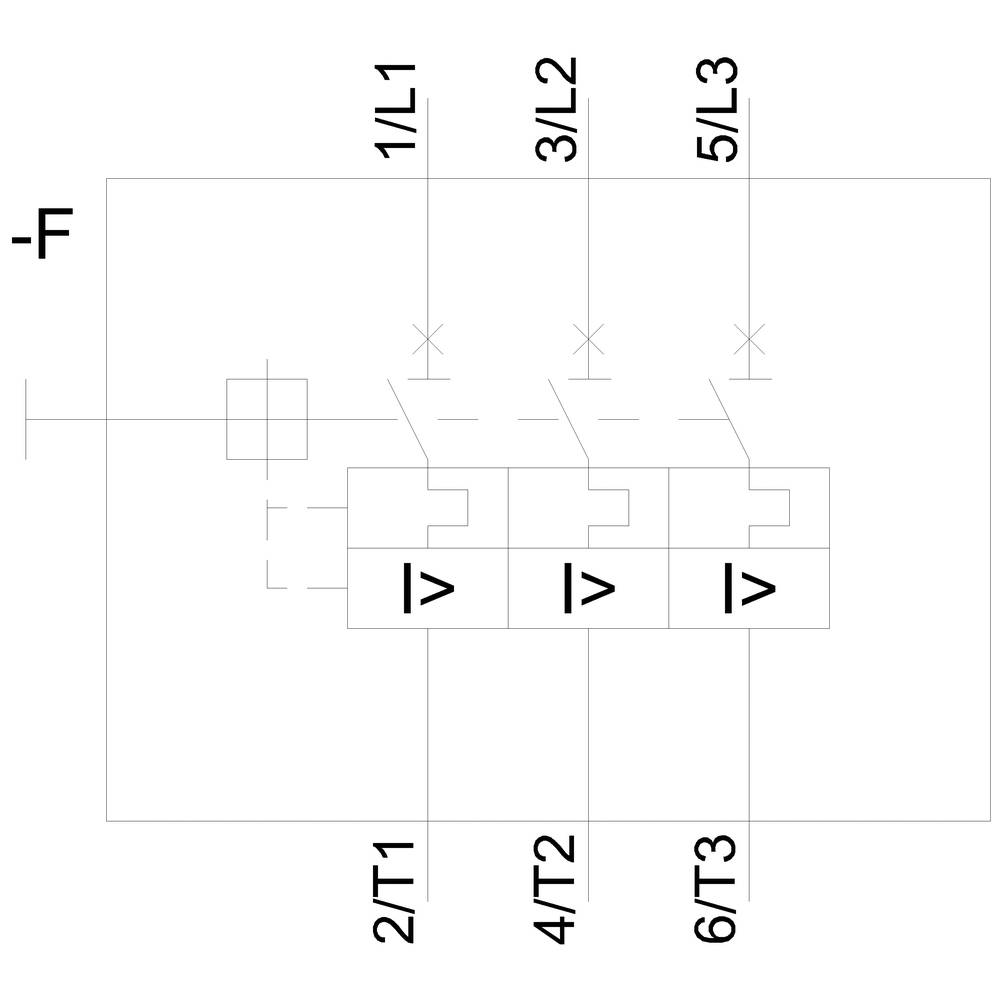

Diagramm zeigt einen dreiphasigen Schaltplan mit Beschriftungen 1/L1, 3/L2, 5/L3 an der Oberseite und 2/T1, 4/T2, 6/T3 an der Unterseite.

1/4

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

4 A

Anschluss

Federzuganschluss

Typ

3RV2021-1EA20-0DA0

Baugröße

Datenblatt (PDF)

Lieferung Di., 27. Okt.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 64,23

steuerfreie IGL

€ 7,92

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 19. Okt.

Kostenfreier Versand

€ 120,83

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 2,8-4A, N-ausl. 52A

Auslösetechnik: magnetisch
Verlustleistung: 7,25000000 W
Überlastauslöser Stromeinstellung: 2,8 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 1,50000000 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 52 A
Gerätebauart: Einbaugerät Festeinbautechnik
Breite: 45 mm
Bemessungsbetriebsspannung: 690 V
Anschlussart Hauptstromkreis: Federzuganschluss
Höhe: 119 mm

Unser Service für Sie

Technische Daten

Produkt-Art: Leistungsschalter

Typ: 3RV2021-1EA20-0DA0

Baugröße: S0

Einstellbereich Strom (min.): 2.8 A

Einstellbereich Strom (max.): 4 A

Einstellbereich (Strom): 2.8 - 4 A

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Anschluss: Federzuganschluss

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 119 mm

: 97 mm

: 1.5 kW

: 4 A

: 3

: IP20

: Federzuganschluss

: Drehknopf

: magnetisch

: 0.8 kW

: 100 kA

: Einbaugerät Festeinbautechnik

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2871888 Siemens 3RV2021-1EA20-0DA0 Leistungsschalter 1 St. Einstellbereich (Strom): 2.8 - 4 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2871888 Siemens 3RV2021-1EA20-0DA0 Leistungsschalter 1 St. Einstellbereich (Strom): 2.8 - 4 A

Beschreibung

Leistungsschalter Baugröße S0 für den Anlagenschutz ohne Phasenausfallschutz A-Auslöser 2,8...4 A N-Auslöser 52 A Federzuganschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Anlagenschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
