Siemens 3RV2021-4NA10 Leistungsschalter 1 St. Einstellbereich (Strom): 23 - 28 A Schaltspannung (max.): 690 V/AC (B x H
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschalter
Einstellbereich Strom (max.)
28 A
Anschluss
Schrauben
Typ
3RV2021-4NA10
Baugröße
S0
Datenblatt (PDF)
28 Stück
Verkauf und Versand:
versandkostenfrei ab € 199,00 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 106,75
steuerfreie IGL
€ 15,00
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 23-28A, N-ausl. 364A
- Auslösetechnik: magnetisch
- Verlustleistung: 13,25000000 W
- Überlastauslöser Stromeinstellung: 23 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
- Einstellbereich des unverzögerten Kurzschlussauslösers: 364 A
- Gerätebauart: Einbaugerät Festeinbautechnik
- Breite: 45 mm
- Bemessungsbetriebsspannung: 690 V
- Anschlussart Hauptstromkreis: Schraubanschluss
- Höhe: 97 mm
Unser Service für Sie
Technische Daten
- Dauerstrom: 28 A
- Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
- Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 10 mm²
- Max. Leiterquerschnitt (feindrähtig): 10 mm²
- Produkt-Art
Leistungsschalter
- Typ
3RV2021-4NA10
- Baugröße
S0
- Einstellbereich Strom (min.)
23 A
- Einstellbereich Strom (max.)
28 A
- Einstellbereich (Strom)
23 - 28 A
- Polzahl
3polig
- Schaltspannung (max.)
690 V/AC
- Passend für Serie
Siemens Serie Sirius
- Passend für Marke
Siemens
- Montageart
Schnappbefestigung
Schraubbefestigung
- Min. Temperatur
-20 °C
- Max. Temperatur
+60 °C
- Anschluss
Schrauben
IP20
- Tiefe
97 mm
- Breite
45 mm
- Höhe
97 mm
- Abm.

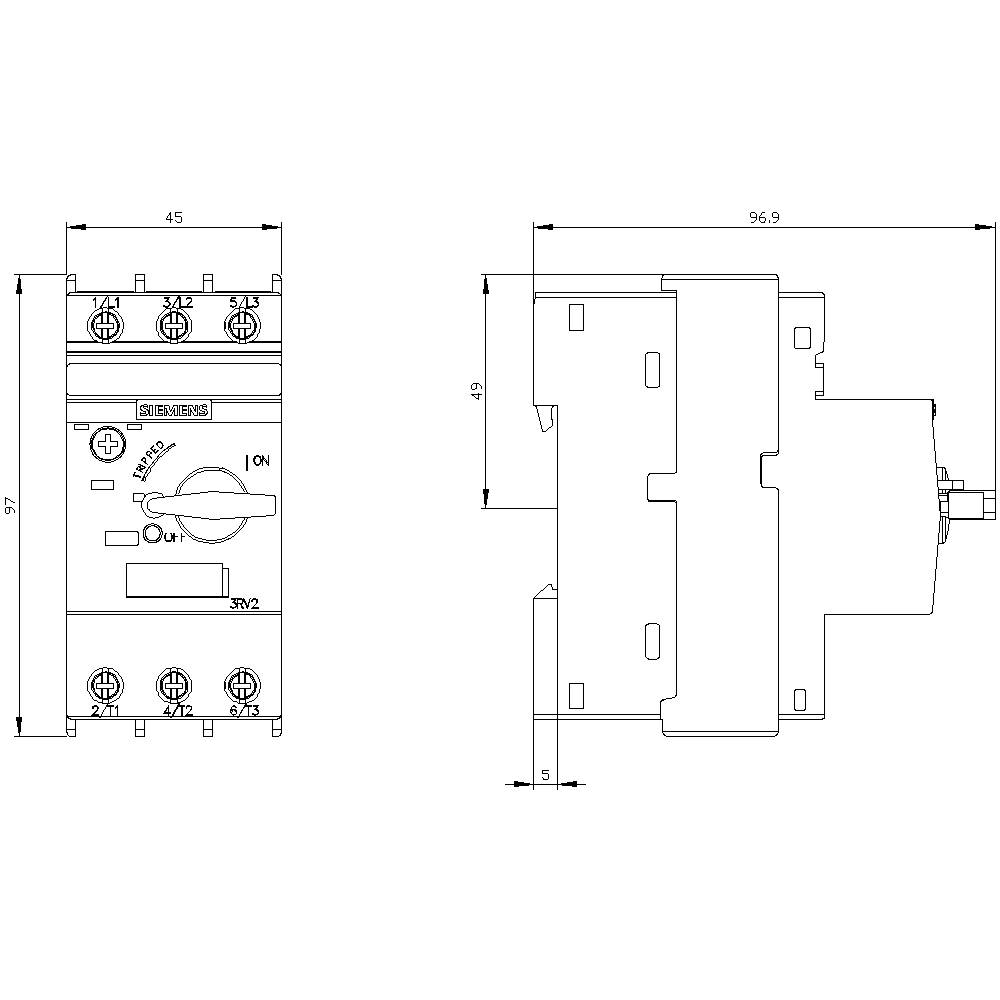

(B x H x T) 45 x 97 x 97 mm
- Inhalt
1 St.
- RoHS-konform
Ja
45
97 mm
97 mm
15 kW
FALSE
28 A
FALSE
3
690-690 V
23-28 A
IP20
TRUE
Schraubanschluss
Drehknopf
magnetisch
7.5 kW
55 kA
TRUE
Einbaugerät Festeinbautechnik
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1746142 Siemens 3RV2021-4NA10 Leistungsschalter 1 St. Einstellbereich (Strom): 23 - 28 A Schaltspannung (max.): 690 V/AC (B x H
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1746142 Siemens 3RV2021-4NA10 Leistungsschalter 1 St. Einstellbereich (Strom): 23 - 28 A Schaltspannung (max.): 690 V/AC (B x H
Beschreibung
Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 23...28 A N-Auslöser 364 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.

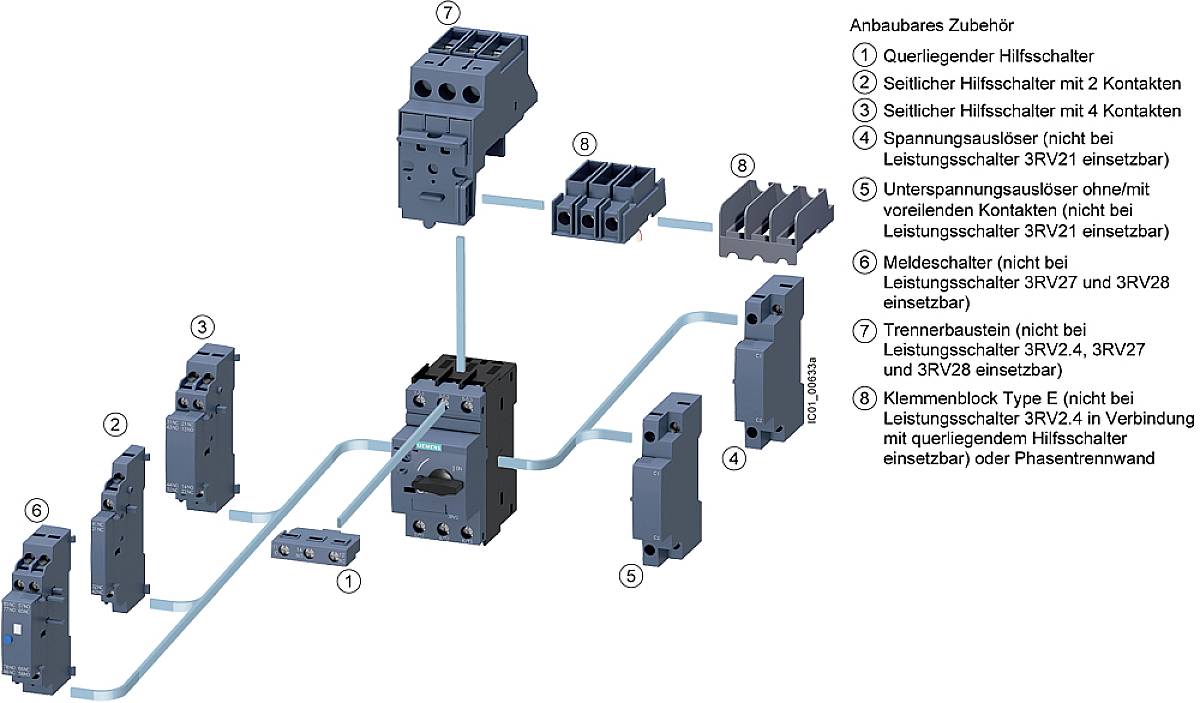

Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausführung
- Ausstattung: 690 V, nein
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Leistungsschalter Motor 23-28A 3RV2021-4NA10, Verpackungseinheit: 1 Stk., EAN: 4011209716247
Hinweise
- Auftragsbezogene FertigungBitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
