Siemens 3RV2041-4FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H kaufen

Ein blauer Leistungsschalter mit mehreren Anschlüssen und einem Hebel zur Steuerung, geeignet zur elektrischen Schaltschrankmontage.

Abbildung ähnlich

Schaltschrank mit offener Tür, zeigt elektronische Komponenten. Im Hintergrund sieht man eine verregnete Scheibe und unscharfe Maschinen.

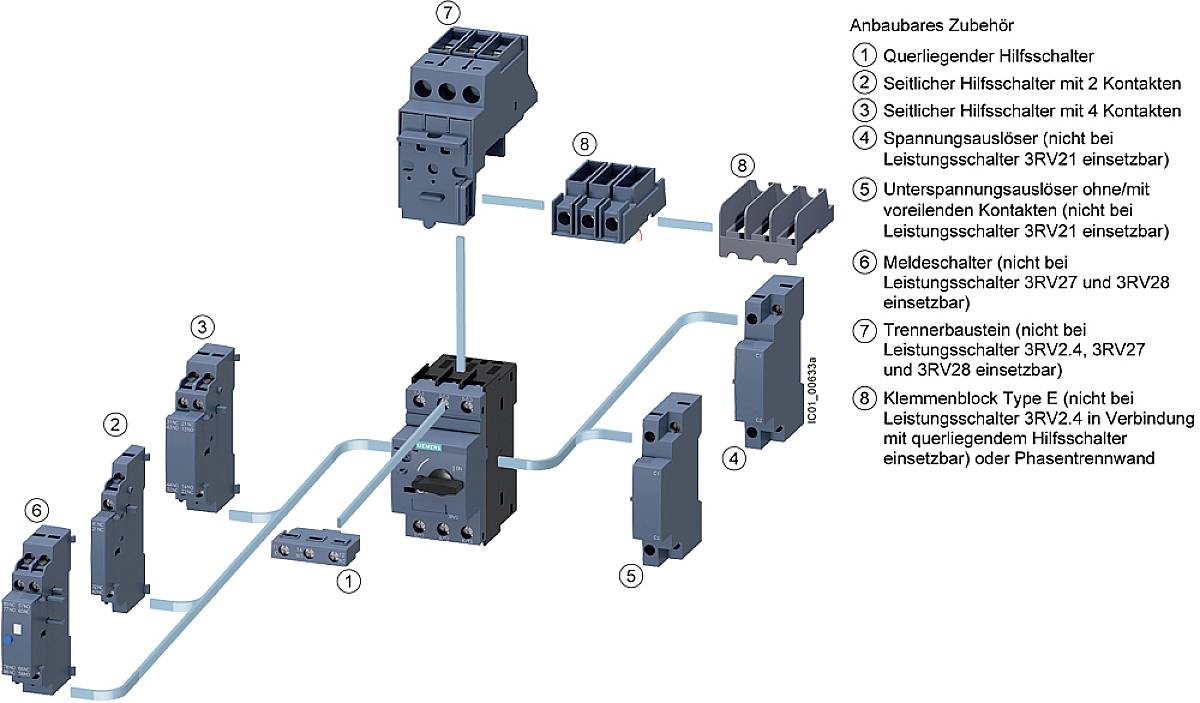

Diagramm des Anbauzubehörs für Schalter. Zeigt verschiedene Komponenten, wie Hilfsschalter, Meldeschalter, Trennbaustein, Klemmenblock, mit Verbindungslinien.

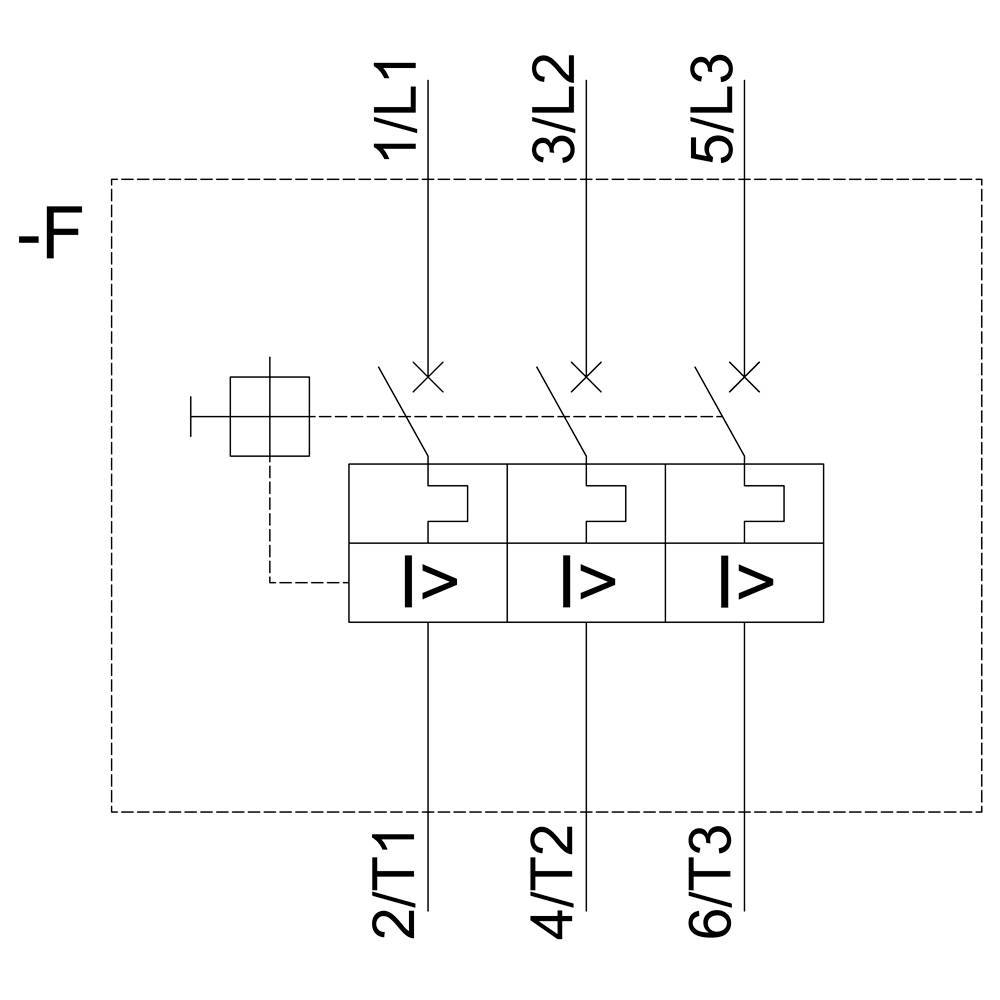

Schaltschema eines elektrischen Systems mit Schützen und Sicherungen, markiert mit Beschriftungen L1, L2, L3 und zugehörigen Nummern.

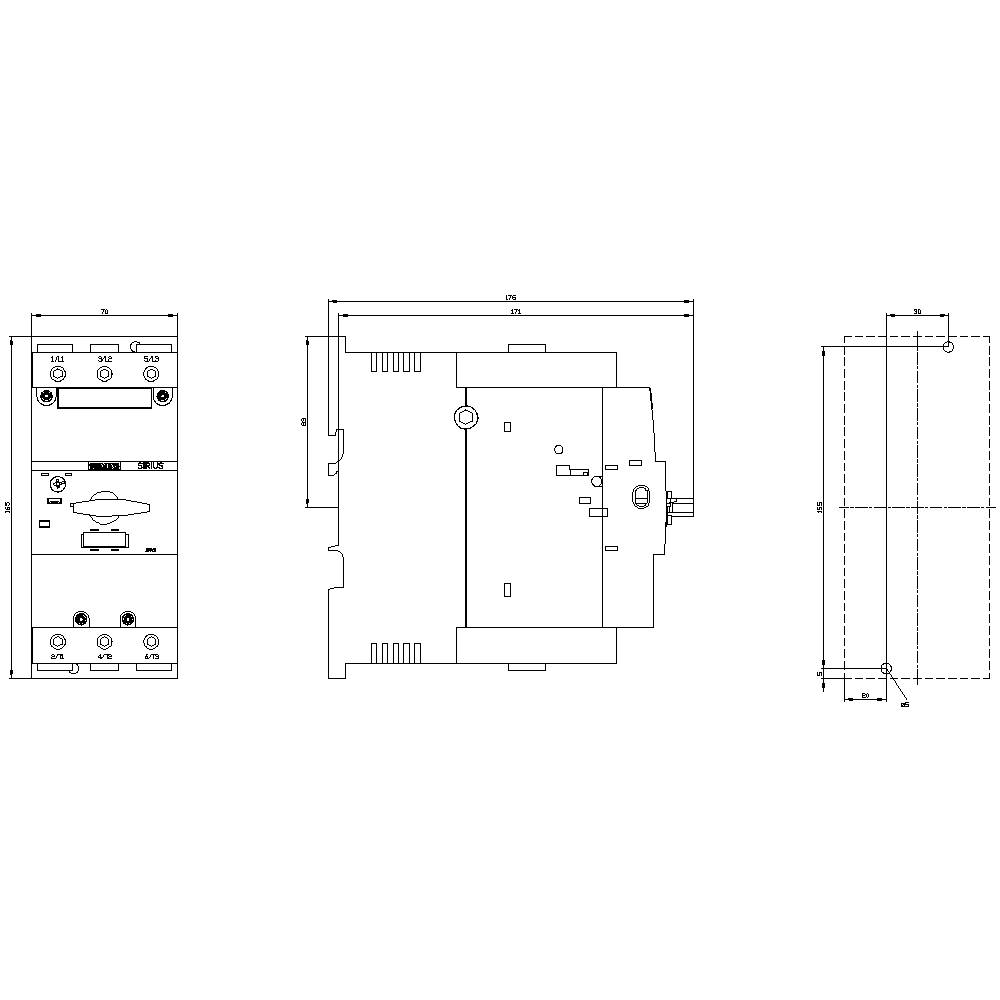

Schaltplan mit drei Ansichten eines elektronischen Bauteils. Zeigt Vorder-, Seiten- und Draufsicht mit detaillierten Abmessungen.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

40 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RV2041-4FA10

Datenblatt (PDF)

Lieferung Di., 27. Okt.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 164,66

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 16. Okt.

Kostenfreier Versand

€ 315,83

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Dauerstrom: 40 A
Mechanische Lebensdauer der Hauptkontakte: 25000 Schaltspiele
Max. Leiterquerschnitt (feindrähtig): 50 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3RV2041-4FA10

Baugröße: S3

Einstellbereich Strom (min.): 28 A

Einstellbereich Strom (max.): 40 A

Einstellbereich (Strom): 28 - 40 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 176 mm

Breite: 70 mm

Höhe: 165 mm

Abm.: (B x H x T) 70 x 165 x 176 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 70

: 165 mm

: 176 mm

: 18.5 kW

: FALSE

: 40 A

: FALSE

: 3

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 11 kW

: 65 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1702647 Siemens 3RV2041-4FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702647 Siemens 3RV2041-4FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S3 für den Motorschutz, CLASS 10 A-Auslöser 28...40 A N-Auslöser 520 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
