Siemens 3RV2421-4DA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 18

Ein elektrischer Schalter von Siemens in einer seitlichen Ansicht. Der Schalter zeigt 'ON' und hat mehrere Schraubverbindungen oben.

Abbildung ähnlich

Darstellung eines offenen Schaltschrankes neben einer verregneten Fensterscheibe, hinter der eine industrielle Maschine sichtbar ist.

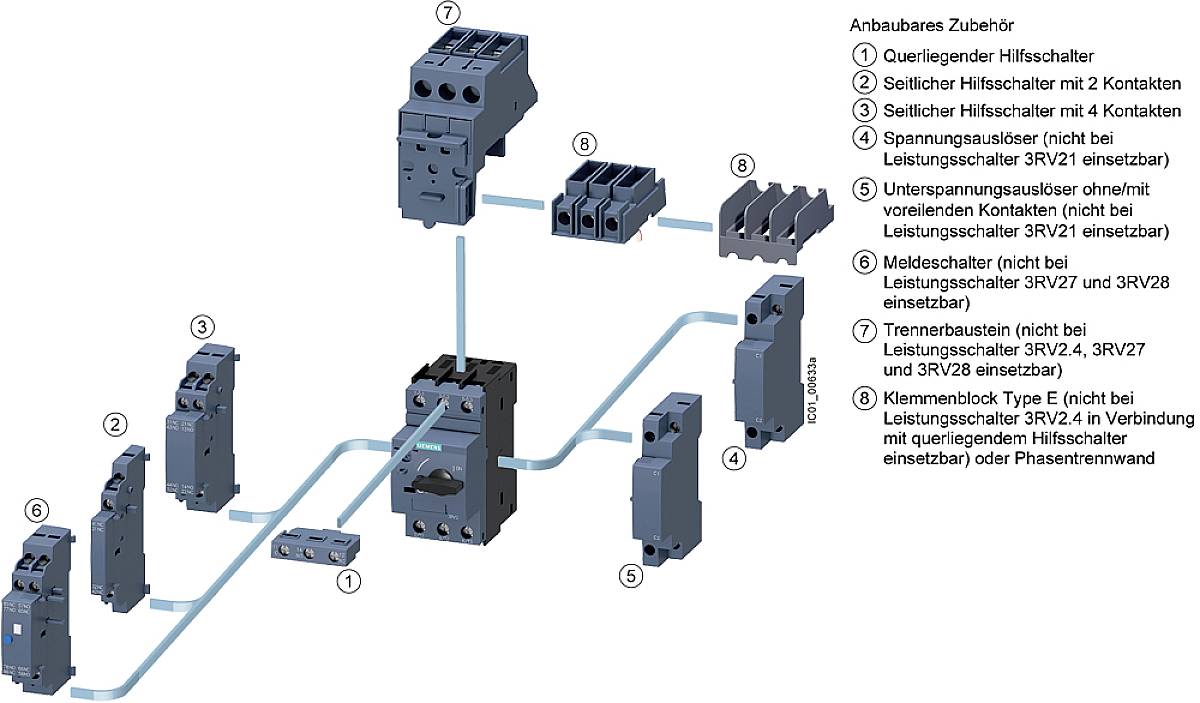

'Diagramm zeigt Anbaugeräte für Leistungsschalter: Hilfsschalter, Überspannungsauslöser, Meldekontakt, Trenner und Klemmenblock.'

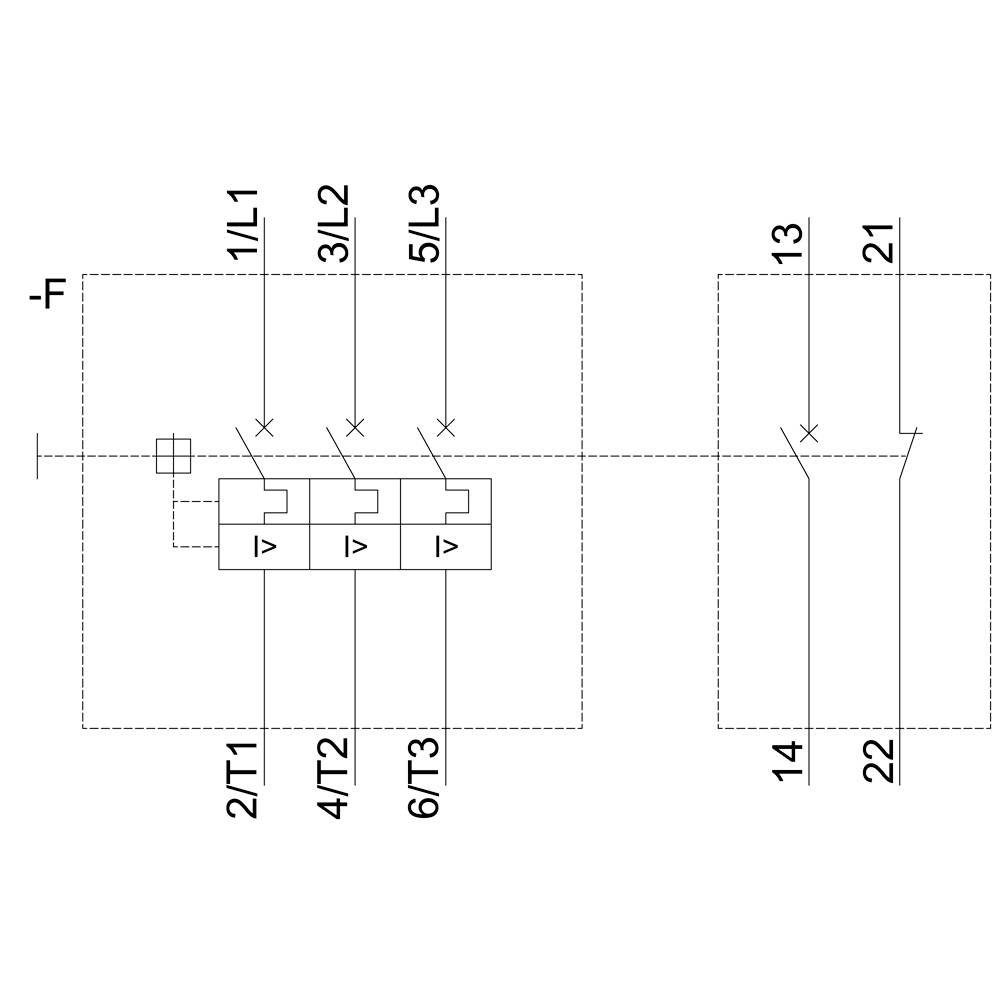

'Sicherung' links schließt Transformator rechts an. Verbindung über Schalter und Sicherungselemente T1, T2, T3. 3-phasige Leitung.

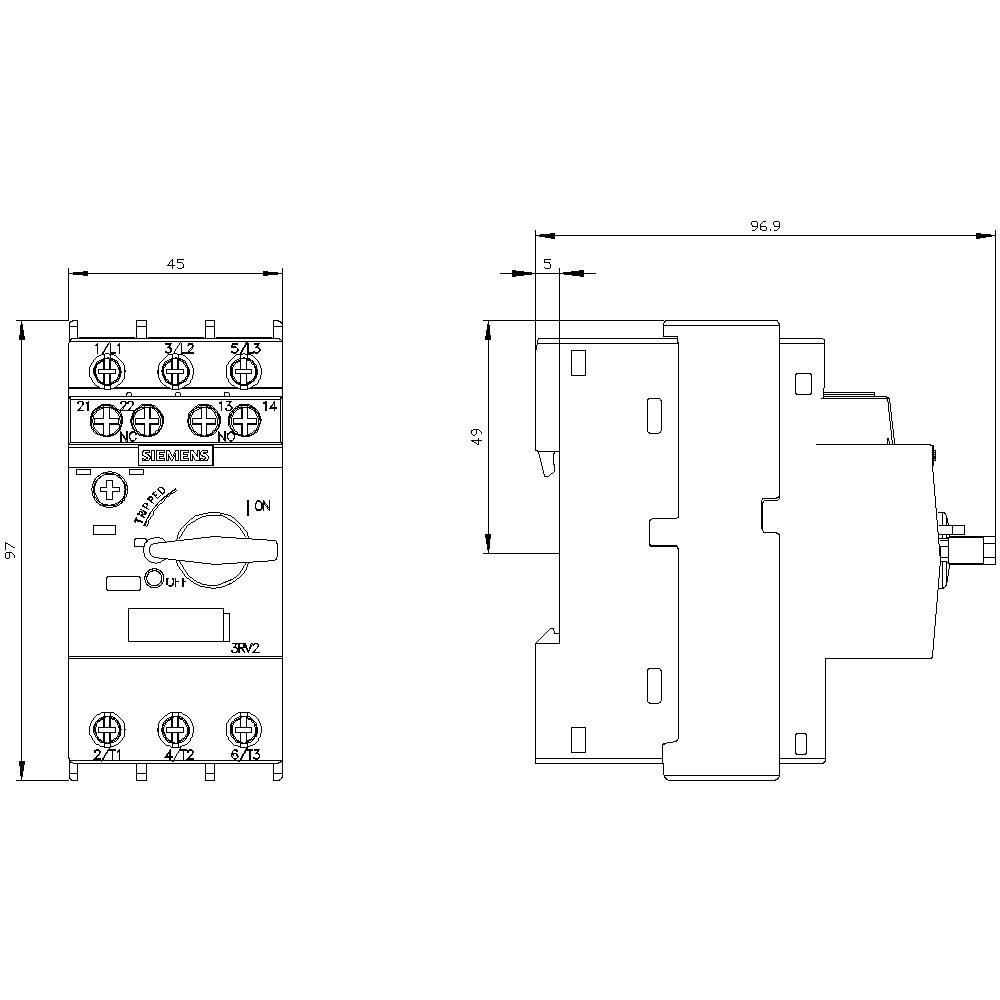

'Technische Zeichnung eines elektrischen Geräts mit Abmessungen: Breite 45 mm, Höhe 97 mm, Tiefe 49 mm. Seitenansicht rechts.'

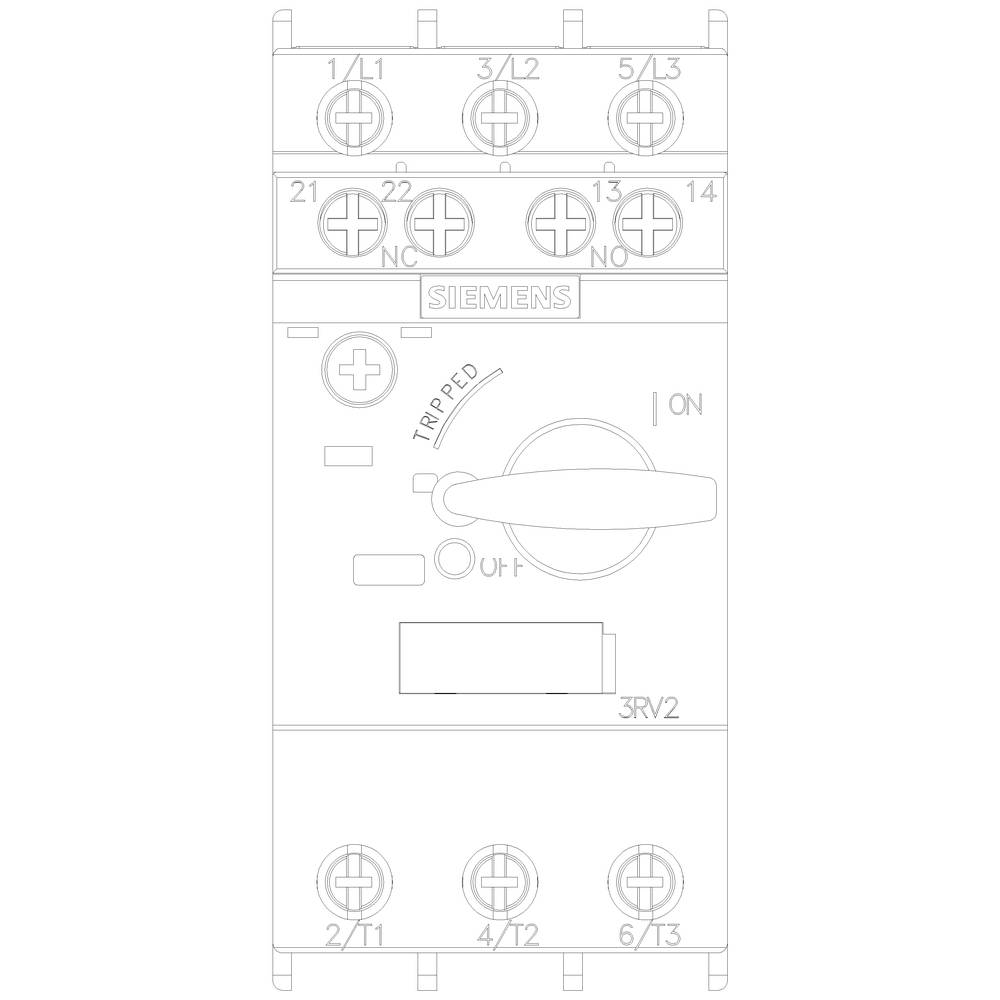

'Schaltgerät mit Drehschalter' zeigt einen Schaltmechanismus auf einem elektrischen Gerät von Siemens mit verschiedenen Anschlusspunkten.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

25 A

Kontaktart

1 Öffner

1 Schließer

Anschluss

Schrauben

Typ

3RV2421-4DA15

Datenblatt (PDF)

Lieferung Di., 27. Okt.

49 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 80,23

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 16. Okt.

Kostenfreier Versand

€ 154,16

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter, S0 für Trafoschutz A-ausl. 20-25A, N-ausl. 400A

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,Schutzschalter

Technische Daten

Ausführung: für Transformatorschutz
Gewicht: 0.400 kg
Ausführung des Gewindes der Anschlussschraube: M4,M3
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Verlustleistung: 8 W
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3RV2421-4DA15

Baugröße: S0

Einstellbereich Strom (min.): 18 A

Einstellbereich Strom (max.): 25 A

Einstellbereich (Strom): 18 - 25 A

Laststrom: 25 A

Kontaktart: 1 Öffner
1 Schließer

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: 1

: 25 A

: 3

: 0

: IP20

: sonstige

: FALSE

: Schraubanschluss

: Knebel

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1701335 Siemens 3RV2421-4DA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 18 - 25 A Schaltspannung (m

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1701335 Siemens 3RV2421-4DA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 18 - 25 A Schaltspannung (m

Beschreibung

Leistungsschalter Baugröße S0 für den Trafoschutz A-Auslöser 18...25 A N-Auslöser 400 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Transformatorschutz zum sicheren Schutz von Transformatoren gegen Kurzschluss und Überlast.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
