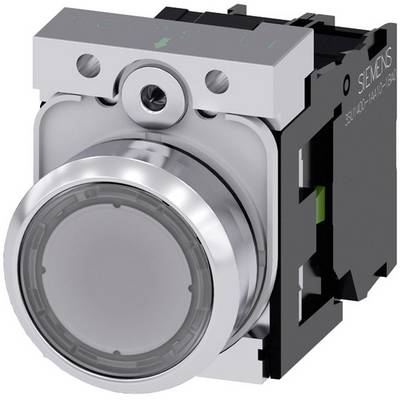

Siemens 3SU11520AB701BA0 3SU1152-0AB70-1BA0 Leuchtdrucktaster Frontring Metall, Hochglanz Knopf Silber, Klar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
89 Set(s)
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 18,54
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Drucktaster, beleuchtet, 22mm, rund, Metall, hochglanz, klar, Druckknopf, 1S
- Befehlsgerät,Drucktaster,Komplettdrucktaster,Komplettgerät,SIRIUS
Technische Daten
- Befestigungsart: Frontplattenbefestigung
- Anzahl der Befehlsstellen: 1
- Ausführung des Betätigungselements: Druckknopf, flach
- Einbaubreite: 29,5 mm
- Einbauhöhe: 11 mm
- Material / des Betätigungselements: Kunststoff
- Produktbestandteil / Frontring: ja
- Produkterweiterung / optional / Leuchtmittel: ja
- Anzugsdrehmoment / der Schrauben im Halter / maximal: 1,2 Nm
- Ausführung des Frontrings: Standard
- Einbautiefe: 49,7 mm
- Form / der Einbauöffnung: rund
- Material / des Halters: Metall
- Schalthäufigkeit / maximal [1/h]: 3600
- Schutzart IP / der Anschlussklemme: IP20
- Schwingfestigkeit: 10 ... 500 Hz: 5g
- Betriebsmittelschutzklasse: I
- Positive Toleranz des Einbaudurchmessers: 0,4 mm
- Anschließbarer Leiterquerschnitt / eindrähtig / mit Aderendbearbeitung / maximal: 0,75 mm²
- Anschließbarer Leiterquerschnitt / eindrähtig / mit Aderendbearbeitung / minimal: 0,5 mm²
- Anschließbarer Leiterquerschnitt / eindrähtig / ohne Aderendbearbeitung / maximal: 1,5 mm²
- Anschließbarer Leiterquerschnitt / eindrähtig / ohne Aderendbearbeitung / minimal: 1 mm²
- Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung / maximal: 1,5 mm²
- Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung / minimal: 0,5 mm²
- Anschließbarer Leiterquerschnitt / feindrähtig / ohne Aderendbearbeitung / maximal: 1,5 mm²
- Anschließbarer Leiterquerschnitt / feindrähtig / ohne Aderendbearbeitung / minimal: 1 mm²
- Anschließbarer Leiterquerschnitt / für Hilfskontakte / eindrähtig oder mehrdrähtig / maximal: 1,5 mm²
- Anzahl der Kontaktmodule: 1
- Anzahl der LED Module: 1
- Anzugsdrehmoment / bei Schraubanschluss / maximal: 0,9 Nm
- Anzugsdrehmoment / bei Schraubanschluss / minimal: 0,8 Nm
- Anzugsdrehmoment / der Schrauben im Halter / minimal: 1 Nm
- Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen: 2x (18 ... 14)
- Art der anschließbaren Leiterquerschnitte / eindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 0,75 mm²)
- Art der anschließbaren Leiterquerschnitte / eindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
- Art der anschließbaren Leiterquerschnitte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
- Art der anschließbaren Leiterquerschnitte / feindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
- Ausführung des Kontakts / der Hilfskontakte: Silberlegierung
- AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt / maximal: 14
- AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt / minimal: 18
- Befestigungsart / der Module und Zubehör: Frontplattenbefestigung
- Betriebsspannung / bei AC / bei 50 Hz / Bemessungswert / maximal: 500 V
- Betriebsspannung / bei AC / bei 50 Hz / Bemessungswert / minimal: 5 V
- Betriebsspannung / bei AC / bei 60 Hz / Bemessungswert / maximal: 500 V
- Betriebsspannung / bei AC / bei 60 Hz / Bemessungswert / minimal: 5 V
- Betriebsspannung / bei DC / Bemessungswert / maximal: 500 V
- Betriebsspannung / bei DC / Bemessungswert / minimal: 5 V
- Dauerstrom / des Leitungsschutzschalters C-Charakteristik [A]: 10
- Einschaltstrom / des LED-Moduls / maximal: 2 A
- Isolationsspannung / Bemessungswert: 320 V
- Lichtstärke / maximal: 1400 mcd
- Lichtstärke / minimal: 900 mcd
- Produktbestandteil / Leuchtmittel: ja
- Spannungsart / der Betriebsspannung: AC/DC
- Spannungsart / der Versorgungsspannung / des Leuchtmittels: AC/DC
- Stoßspannungsfestigkeit / Bemessungswert: 4 kV
- Thermischer Strom: 10 A
- Verschmutzungsgrad: 3
- Versorgungsspannung / 1 / des Leuchtmittels / bei AC / bei 50 Hz / Bemessungswert: 24 V
- Versorgungsspannung / 1 / des Leuchtmittels / bei AC / bei 60 Hz / Bemessungswert: 24 V
- Versorgungsspannung / 1 / des Leuchtmittels / bei DC / Bemessungswert: 24 V
- Produkt-Art
Leuchtdrucktaster
- Schalter/Taster-Besonderheiten
Frontring Metall
Hochglanz
- Beleuchtungsart
LED
- Leuchtmittel-Typ
LED
- Betätigungsart
Knopf
- Leuchtfarbe
Weiß
- Herstellerfarbe
Silber
Klar
- Gehäusefarbe
Klar
- Knopf-Ø
29.45 mm
- Aufdruck-Motiv
Ohne
- Anschluss
Schrauben
- Form
rund
- Frontplatten-Ausschnitt
22 mm
- Funktionen
tastend

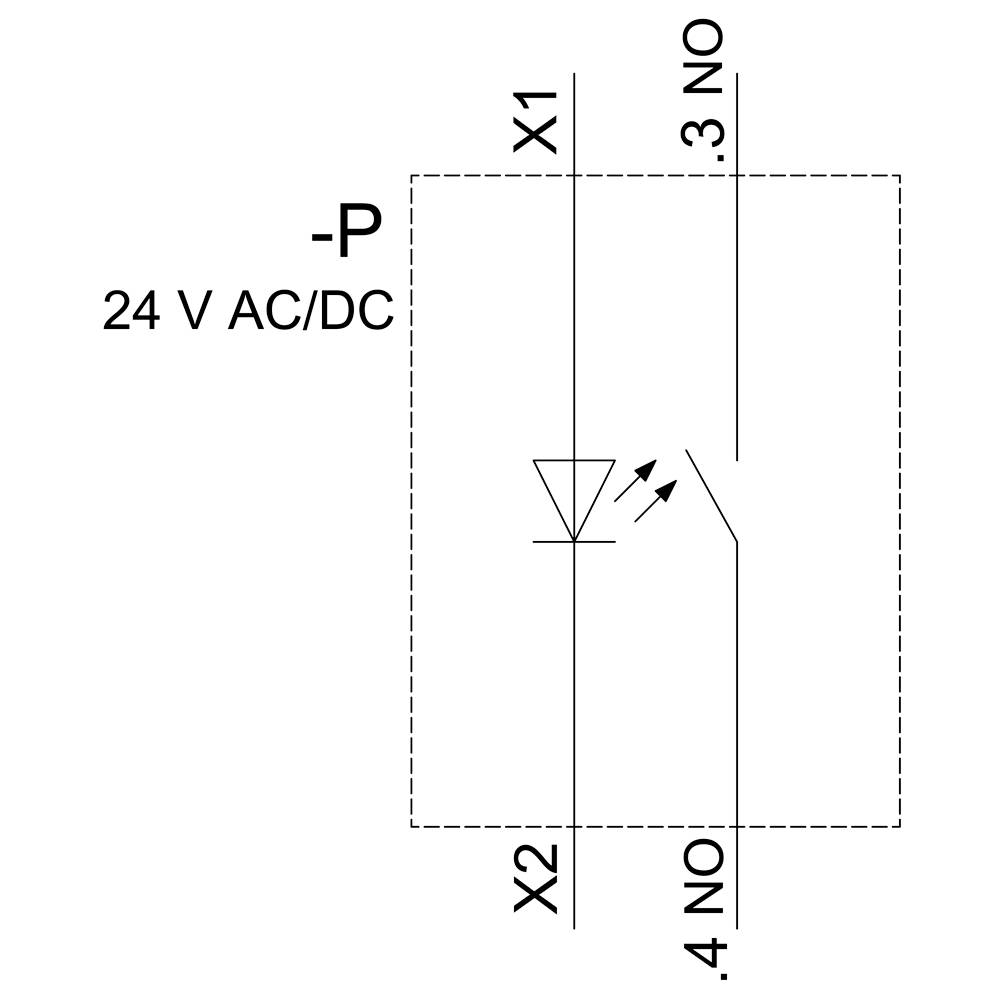

- Kontaktart
1 Schließer
- Mechanische Lebensdauer
3000000
- Elektrische Lebensdauer
10000000
- Einbau-Ø
22.3 mm
- Ausführung
Komplettgerät
IP66
IP67
IP69/IP69K
- Min. Temperatur
-25 °C
- Max. Temperatur
+70 °C
- Schaltspannung
24 V/DC
24 V/AC
- Schaltstellung
1 x Aus/(Ein)

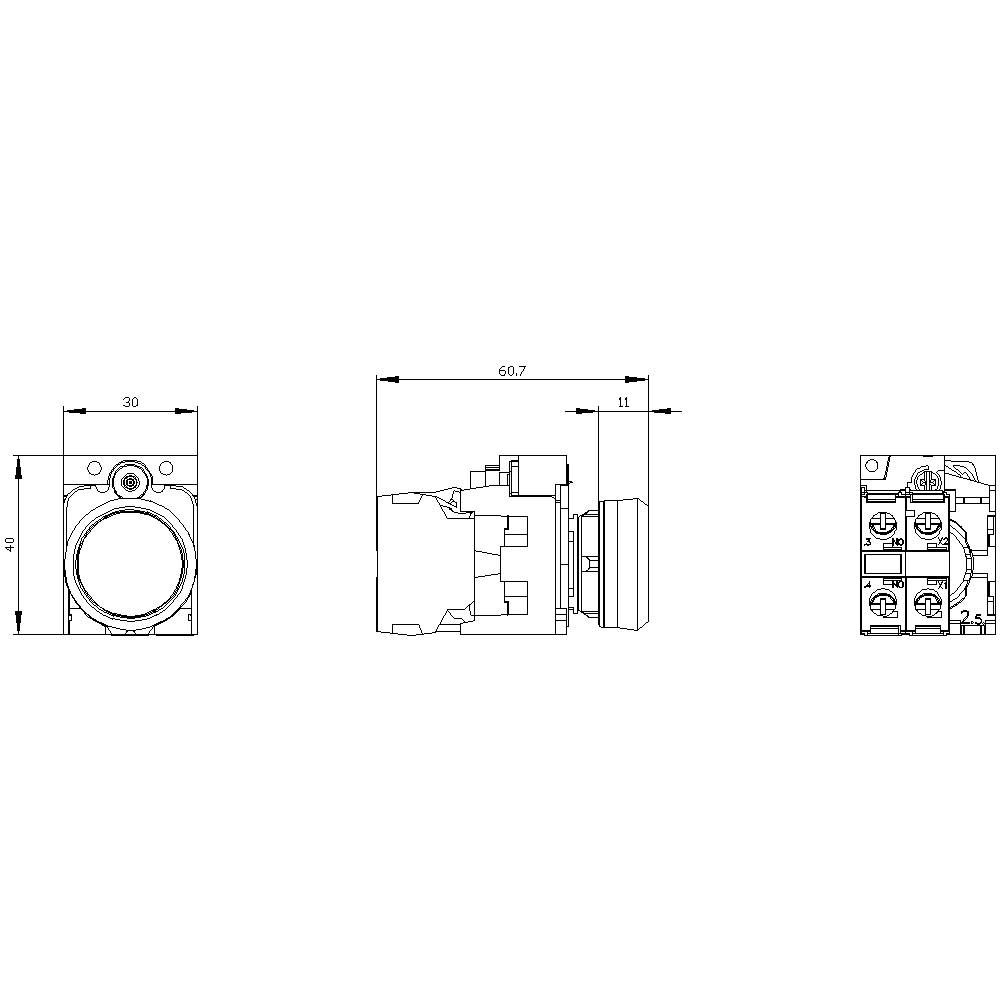

- Breite
30 mm
- Höhe
40 mm
- Durchmesser
22 mm
- Inhalt
1 St.
- Abm.
(Ø x H) 22 mm x 40 mm
- RoHS-konform
Ja
- Gewicht
0.0825 kg
- Tiefe
49.7 mm
- Typ
3SU1152-0AB70-1BA0
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2865234 Siemens 3SU11520AB701BA0 3SU1152-0AB70-1BA0 Leuchtdrucktaster Frontring Metall, Hochglanz Knopf Silber, Klar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2865234 Siemens 3SU11520AB701BA0 3SU1152-0AB70-1BA0 Leuchtdrucktaster Frontring Metall, Hochglanz Knopf Silber, Klar 1 St.
Beschreibung
Leuchtdrucktaster, 22 mm, rund, Metall, hochglanz, klar, Druckknopf, flach, tastend, mit Halter, 1S, LED-Modul mit integrierter LED AC/DC 24V, Schraubanschluss Leuchtdrucktaster SIRIUS ACT zur Schaltung und Steuerung elektrischer Verbraucher.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: mehrere Farben, beleuchtet/unbeleuchtet, mit/ohne Beschriftung, verrastende/tastende Betätigung, verschiedene Druckknopf- und Frontringhöhen.
Hinweis: Komplettgerät, Lieferung inklusive Halter und Module.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: mehrere Farben, beleuchtet/unbeleuchtet, mit/ohne Beschriftung, verrastende/tastende Betätigung, verschiedene Druckknopf- und Frontringhöhen.
Hinweis: Komplettgerät, Lieferung inklusive Halter und Module.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Drucktaster 22mm, rund, klar 3SU1152-0AB70-1BA0, Verpackungseinheit: 1 Stk., EAN: 4011209958906
