Siemens 3VA1032-3ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 32 - 32 A Schaltspannung (max.): 690 V/AC (B kaufen

Ein grauer Leistungsschalter von Siemens mit Schalter in der Mitte, Nummerierung oben (1, 3, 5) und Markierungen an der Seite.

Abbildung ähnlich

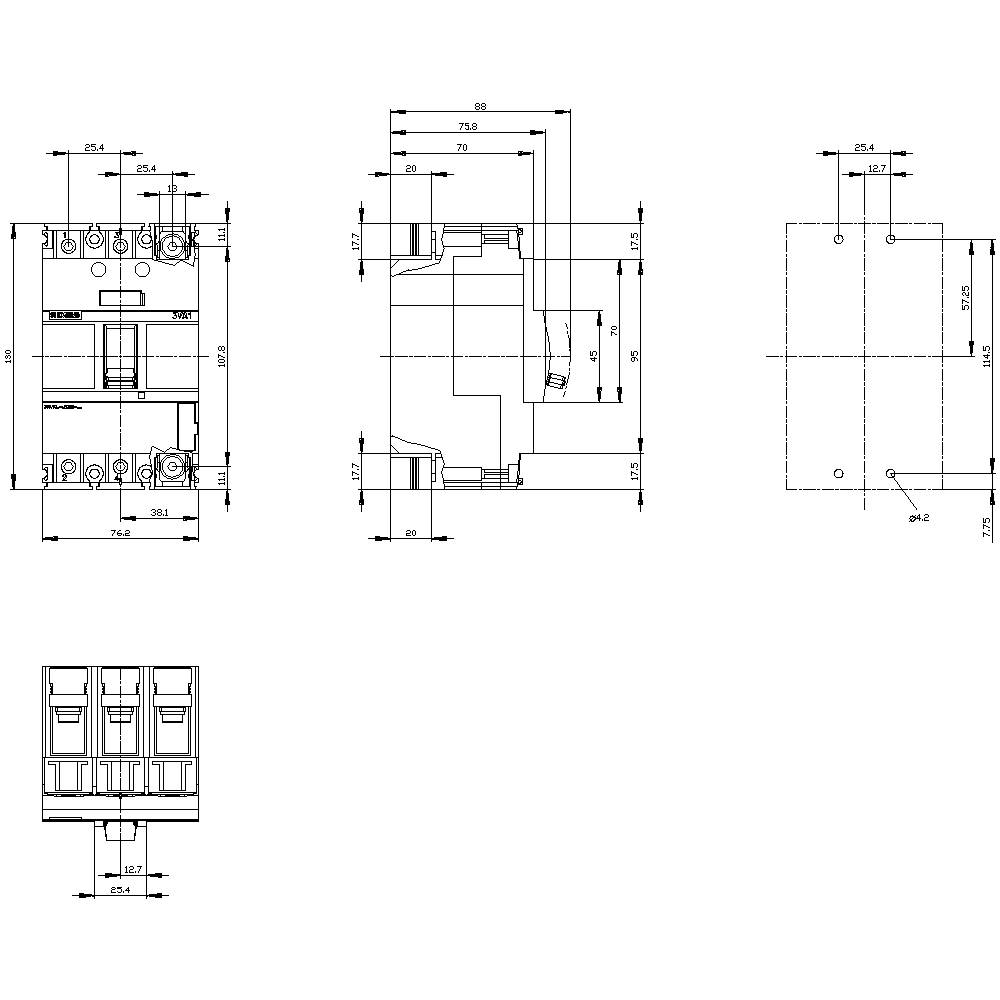

Technische Zeichnung eines Schalters mit Front-, Seiten- und Draufsicht. Bemaßungen in Millimetern, zeigt detaillierte Komponenten.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

32 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3VA1032-3ED32-0AA0

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 232,50 / Stück)

€ 232,50

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter 3VA1 IEC Frame 100 Schaltvermögenklasse N Icu=25kA @ 415V

Anzahl der Hilfskontakte als Schließer: 0
Ausführung des Betätigungselements: Kipphebel
Hutschienenmontage optional: true
Bemessungsspannung: 690 V
Komplettgerät mit Schutzeinheit: true
Polzahl: 3
Mit integriertem Unterspannungsauslöser: false
Anschlussart Hauptstromkreis: Schraubanschluss
Einstellbereich des unverzögerten Kurzschlussauslösers: 320 A
Integrierter Erdschlussschutz: false

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 3.53 W
Gewicht: 0.953 kg
Mechanische Lebensdauer: 15000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA1032-3ED32-0AA0

Einstellbereich Strom (min.): 32 A

Einstellbereich Strom (max.): 32 A

Einstellbereich (Strom): 32 - 32 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: N

Ausführung Überstromauslöser: TM210

Besonderheiten: steckbar

Anschluss: Schrauben

: IP40

Tiefe: 70 mm

Breite: 76.2 mm

Höhe: 130 mm

Abm.: (B x H x T) 76.2 x 130 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 32 A

: 3

: 0

: 10.6 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: 25 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Produkt-Art

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3VA1010-4ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1736957

100 A

Leistungsschalter

Piece

100 A

Siemens 3RA6890-0BA Leistungsschalteradapter 1 St. Einstellbereich (Strom): 25 A (max) Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 26 x 23 mm Piece

Bestell-Nr.:1737263

25 A

Leistungsschalteradapter

Piece

Siemens 3VA1010-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737507

100 A

Leistungsschalter

100 A

Siemens 3VA1010-3ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1737605

100 A

Leistungsschalter

100 A

Siemens 3VA1010-3ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1737861

100 A

Leistungsschalter

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737862

100 A

Leistungsschalter

100 A

Siemens 3VA1010-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737881

100 A

Leistungsschalter

100 A

Siemens 3VA1010-4ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1737920

100 A

Leistungsschalter

100 A

Siemens 3VA1020-2ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1737935

20 A

Leistungsschalter

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1739826

20 A

Leistungsschalter

20 A

Dokumente & Downloads

Datenblatt

Datenblatt 1736519 Siemens 3VA1032-3ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 32 - 32 A Schaltspannung (max.): 690 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736519 Siemens 3VA1032-3ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 32 - 32 A Schaltspannung (max.): 690 V/AC (B

Beschreibung

Leistungsschalter 3VA1 IEC Frame 100 Schaltvermögenklasse N Icu=25kA @ 415V 3-polig, Anlagenschutz TM210, FTFM, In=32A Überlastschutz Ir=32A fest eingestellt Kurzschlussschutz Ii=10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
