Name: Siemens 3VA1110-3GF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (
Brand: Siemens
SKU: 1701564
Availability: InStock

'Siemens 3VA1' Leistungsschalter, industrielle Anwendung, graues Gehäuse mit Kippschalter, technische Details aufgedruckt.

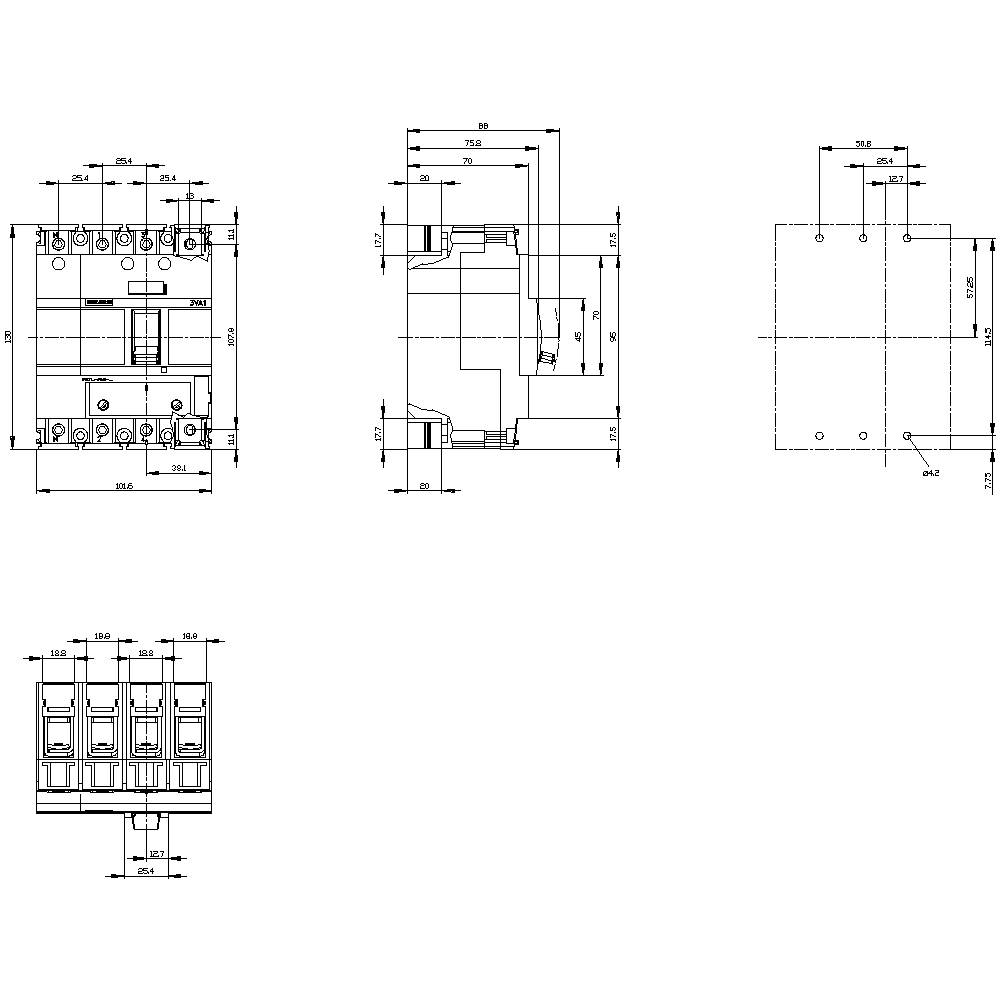

Technische Zeichnungen eines vierpoligen Leitungsschutzschalters mit Maßen, Draufsicht, Seitenansicht und Frontansicht.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

100 A

Anschluss

Klemme

Verpackungsart

Piece

Typ

3VA1110-3GF46-0AA0

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 304,45

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Kostenfreier Versand

€ 440,83

€ 412,50

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N Icu=25kA @ 415V

Anzahl der Hilfskontakte als Schließer: 0
Ausführung des Betätigungselements: Kipphebel
Hutschienenmontage optional: true
Bemessungsspannung: 690 V
Komplettgerät mit Schutzeinheit: true
Polzahl: 4
Mit integriertem Unterspannungsauslöser: false
Anschlussart Hauptstromkreis: Rahmenklemme
Einstellbereich des unverzögerten Kurzschlussauslösers: 500 A
Integrierter Erdschlussschutz: false

Unser Service für Sie

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 8.33 W
Gewicht: 1.2 kg
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA1110-3GF46-0AA0

Einstellbereich Strom (min.): 70 A

Einstellbereich Strom (max.): 100 A

Einstellbereich (Strom): 70 - 100 A

Polzahl: 4polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: N

Ausführung Überstromauslöser: TM240

Anschluss: Klemme

: IP40

Tiefe: 70 mm

Breite: 101.6 mm

Höhe: 130 mm

Abm.: (B x H x T) 101.6 x 130 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 100 A

: 4

: 70-100 A

: 0

: 690-690 V

: 25 W

: IP40

: vorne

: FALSE

: Rahmenklemme

: Kipphebel

: 25 kA

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: nicht relevant

Varianten

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1020-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1700000

Lieferung Fr., 16. Okt.

Conrad Electronic

20 A

Stück

Min.: 1

Vielfache: 1

€ 270,83^*

Siemens 3VA1025-4ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1705404

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

€ 340,83^*

Siemens 3VA1032-4ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 32 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1703153

Lieferung Mi., 14. Okt.

Conrad Electronic

32 A

Stück

Min.: 1

Vielfache: 1

€ 245,83^*

Siemens 3VA1040-2ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1706329

Lieferung Fr., 16. Okt.

Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

€ 229,17^*

Siemens 3VA1040-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1706146

Lieferung Fr., 16. Okt.

Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

€ 262,50^*

Siemens 3VA1040-3ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700749

Lieferung Fr., 16. Okt.

Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

€ 307,50^*

Siemens 3VA1050-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 50 - 50 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1700397

Lieferung Mi., 14. Okt.

Conrad Electronic

50 A

Stück

Min.: 1

Vielfache: 1

€ 262,50^*

Siemens 3VA1063-2ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700646

Lieferung Fr., 16. Okt.

Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

€ 295,83^*

Siemens 3VA1063-2ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700894

Lieferung Fr., 16. Okt.

Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

€ 329,17^*

Siemens 3VA1063-3ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1700527

Lieferung Mi., 14. Okt.

Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

€ 232,50^*

Dokumente & Downloads

Datenblatt

Datenblatt 1701564 Siemens 3VA1110-3GF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1701564 Siemens 3VA1110-3GF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (

Beschreibung

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N Icu=25kA @ 415V 4-polig, Anlagenschutz TM240, ATAM, In=100A Überlastschutz Ir=70A...100A Kurzschlussschutz Ii=5...10 x In N-Leiterschutz 100% Klemmenanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
