Siemens 3VA1110-4EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC ( kaufen

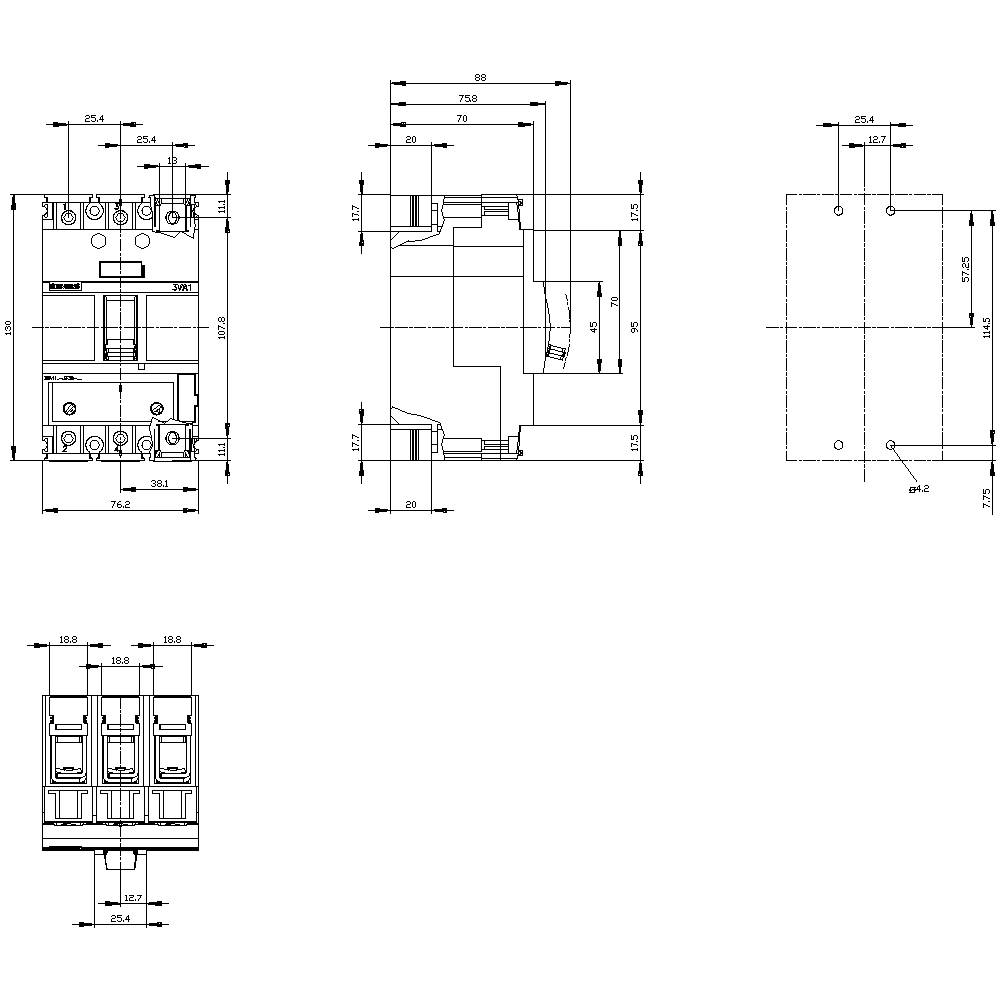

Technische Zeichnung eines Leistungsschalters mit Vorder-, Seiten- und Draufsichten. Maße und technische Details sind angegeben.

Strichzeichnung/Schaltbild

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

100 A

Anschluss

Klemme

Verpackungsart

Piece

Typ

3VA1110-4EF36-0AA0

Datenblatt (PDF)

Lieferung Di., 20. Okt.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 241,59

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Kostenfreier Versand

€ 395,83

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse S Icu=36kA @ 415V

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,SENTRON,Schutzschalter

Technische Daten

Ausführung: Anlagenschutz
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz
Verlustleistung: 8.33 W
Gewicht: 1.026 kg

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA1110-4EF36-0AA0

Einstellbereich Strom (min.): 70 A

Einstellbereich Strom (max.): 100 A

Einstellbereich (Strom): 70 - 100 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: S

Ausführung Überstromauslöser: TM240

Anschluss: Klemme

: IP40

Tiefe: 70 mm

Breite: 76.2 mm

Höhe: 130 mm

Abm.: (B x H x T) 76.2 x 130 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 100 A

: 3

: 0

: 25 W

: IP40

: vorne

: FALSE

: Rahmenklemme

: Kipphebel

: 36 kA

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: Ja

Varianten

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3VA1110-4EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1539071

Dieser Artikel

100 A

Piece

70 A

Siemens 3VA1116-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 160 - 160 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1538983

160 A

Piece

160 A

Siemens 3VA1112-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 88 - 125 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1539001

125 A

Piece

88 A

Siemens 3VA1110-3EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1539006

100 A

Piece

70 A

Siemens 3VA1112-3EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 88 - 125 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1539007

125 A

Piece

88 A

Siemens 3VA1112-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 125 - 125 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539009

125 A

Siemens 3VA1110-4EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1539019

100 A

Piece

70 A

Siemens 3VA1116-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 160 - 160 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539020

160 A

Siemens 3VA1110-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1539039

100 A

70 A

Siemens 3VA1116-3EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 112 - 160 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1539040

160 A

Piece

112 A

Dokumente & Downloads

Datenblatt

Datenblatt 1539071 Siemens 3VA1110-4EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1539071 Siemens 3VA1110-4EF36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 100 A Schaltspannung (max.): 690 V/AC (

Beschreibung

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse S Icu=36kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=100A Überlastschutz Ir=70A...100A Kurzschlussschutz Ii=5...10 x In Klemmenanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter ICU=36kA IN=100A 3VA1110-4EF36-0AA0, Verpackungseinheit: 1 Stk., EAN: 4042948820612

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
