Siemens 3VA1120-3ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 415 V/AC (B kaufen

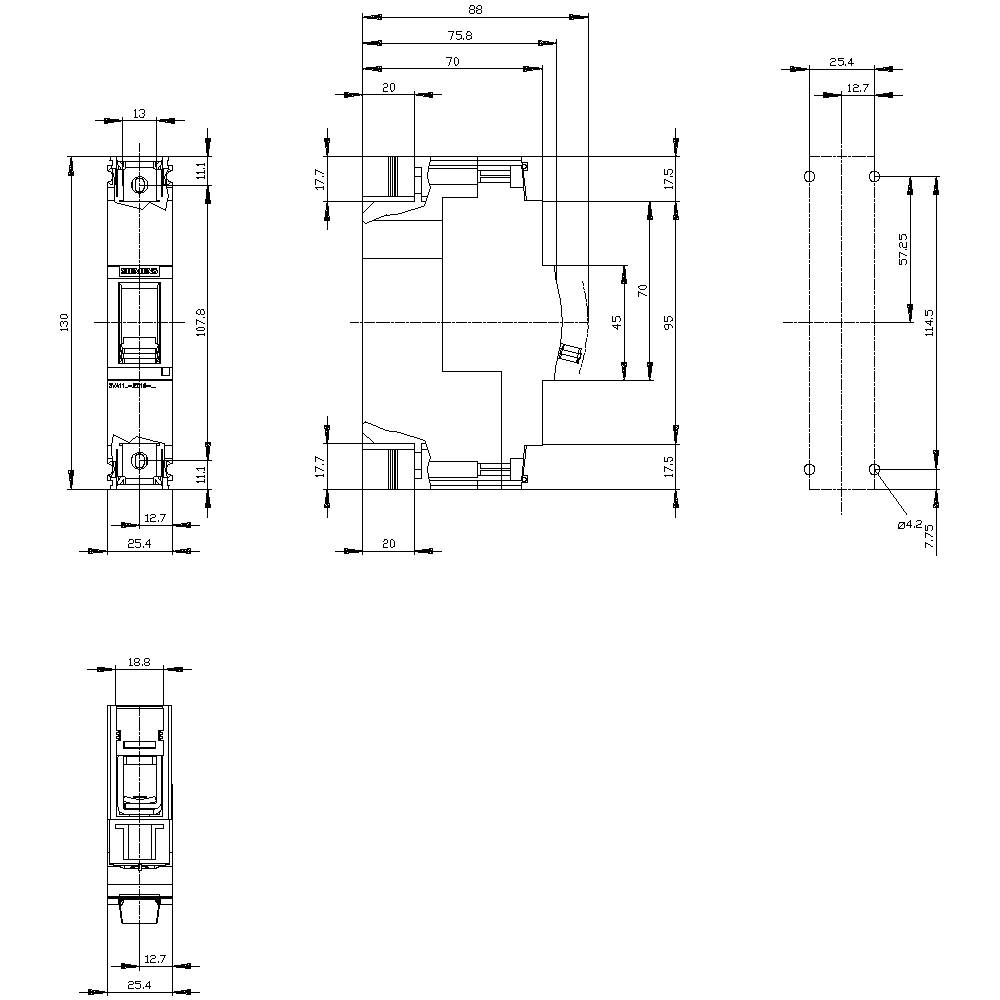

Technische Zeichnung eines elektromechanischen Bauteils mit drei Ansichten: Vorder-, Seiten-, und Draufsicht. Maße und Bohrungen angegeben.

Strichzeichnung/Schaltbild

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

20 A

Anschluss

Klemme

Verpackungsart

Piece

Typ

3VA1120-3ED16-0AA0

Datenblatt (PDF)

Lieferung Do., 22. Okt.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 77,41

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 15. Okt.

Kostenfreier Versand

€ 141,66

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Ausführung: Anlagenschutz
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 8000
Isolationsspannung: 500 V
Frequenz: 50/60 Hz
Verlustleistung: 4 W
Gewicht: 0.402 kg

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA1120-3ED16-0AA0

Einstellbereich Strom (min.): 20 A

Einstellbereich Strom (max.): 20 A

Einstellbereich (Strom): 20 - 20 A

Polzahl: 1polig

Schaltspannung (max.): 415 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: N

Ausführung Überstromauslöser: TM210

Anschluss: Klemme

: IP40

Tiefe: 70 mm

Breite: 25.4 mm

Höhe: 130 mm

Abm.: (B x H x T) 25.4 x 130 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 20 A

: 1

: 0

: 4 W

: IP40

: vorne

: FALSE

: Rahmenklemme

: Kipphebel

: 5 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: nicht relevant

Varianten

Einstellbereich Strom (max.)

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3VA1120-3ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm Piece

Bestell-Nr.:1539029

Dieser Artikel

20 A

Piece

20 A

Siemens 3VA1125-4ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm

Bestell-Nr.:1538985

25 A

Siemens 3VA1132-4ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 32 - 32 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm Piece

Bestell-Nr.:1538986

32 A

Piece

32 A

Siemens 3VA1180-4ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 80 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm Piece

Bestell-Nr.:1538987

80 A

Piece

80 A

Siemens 3VA1140-3ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm Piece

Bestell-Nr.:1538993

40 A

Piece

40 A

Siemens 3VA1163-3ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm Piece

Bestell-Nr.:1538994

63 A

Piece

63 A

Siemens 3VA1112-4ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 125 - 125 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm

Bestell-Nr.:1539014

125 A

Siemens 3VA1116-4ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 160 - 160 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm Piece

Bestell-Nr.:1539015

160 A

Piece

160 A

Siemens 3VA1163-4ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm Piece

Bestell-Nr.:1539016

63 A

Piece

63 A

Siemens 3VA1110-3ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 415 V/AC (B x H x T) 25.4 x 130 x 70 mm Piece

Bestell-Nr.:1539025

100 A

Piece

100 A

Dokumente & Downloads

Datenblatt

Datenblatt 1539029 Siemens 3VA1120-3ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 415 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1539029 Siemens 3VA1120-3ED16-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 415 V/AC (B

Beschreibung

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N Icu=25kA @ 240V 1-polig, Anlagenschutz TM210, FTFM, In=20A Überlastschutz Ir=20A fest eingestellt Kurzschlussschutz Ii=16 x In Klemmenanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter 3VA1 IEC Frame 160 3VA1120-3ED16-0AA0, Verpackungseinheit: 1 Stk., EAN: 4042948829806

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
