Siemens 3VA1163-3ED22-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 415 V/AC (B kaufen

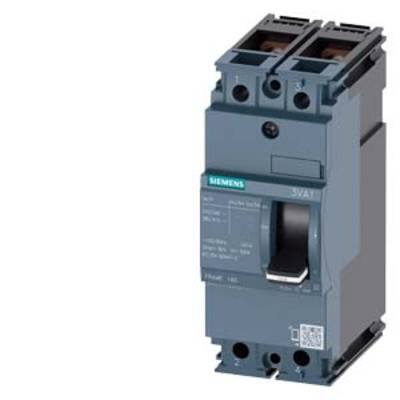

Ein grauer Leistungsschalter der Marke Siemens mit einem Schalterhebel in der Mitte. Aufschrift: '3VA1'.

Abbildung ähnlich

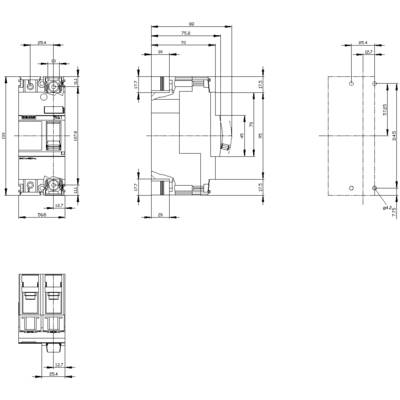

Technische Zeichnung eines elektrischen Schalters, zeigt Ansichten von vorne, oben und Seite mit genauen Maßangaben in Millimetern.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

63 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3VA1163-3ED22-0AA0

Datenblatt (PDF)

Lieferung Do., 22. Okt.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 130,88

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 15. Okt.

Kostenfreier Versand

€ 220,83

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Ausführung: Anlagenschutz
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 8000
Isolationsspannung: 500 V
Frequenz: 50/60 Hz
Verlustleistung: 5.75 W
Gewicht: 0.64 kg

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA1163-3ED22-0AA0

Einstellbereich Strom (min.): 63 A

Einstellbereich Strom (max.): 63 A

Einstellbereich (Strom): 63 - 63 A

Polzahl: 2polig

Schaltspannung (max.): 415 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: N

Ausführung Überstromauslöser: TM210

Anschluss: Schrauben

: IP40

Tiefe: 70 mm

Breite: 50.8 mm

Höhe: 130 mm

Abm.: (B x H x T) 50.8 x 130 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 63 A

: 2

: 63-63 A

: 0

: 415-415 V

: 11.54 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: 25 kA

: 630-630 A

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1724453 Siemens 3VA1163-3ED22-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 415 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1724453 Siemens 3VA1163-3ED22-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 415 V/AC (B

Beschreibung

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N Icu=25kA @ 415V 2-polig, Anlagenschutz TM210, FTFM, In=63A Überlastschutz Ir=63A fest eingestellt Kurzschlussschutz Ii=10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
