Siemens 3VA1196-4EF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 11 - 16 A Schaltspannung (max.): 690 V/AC (B kaufen

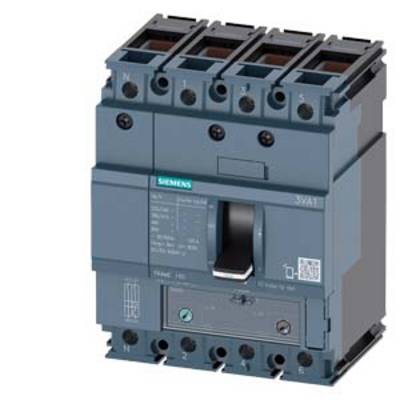

'Siemens 3VA1' Leistungsschalter, vierpolig, kompakt und blau-grau. Verwendet zur Sicherung und Steuerung elektrischer Stromkreise.

Abbildung ähnlich

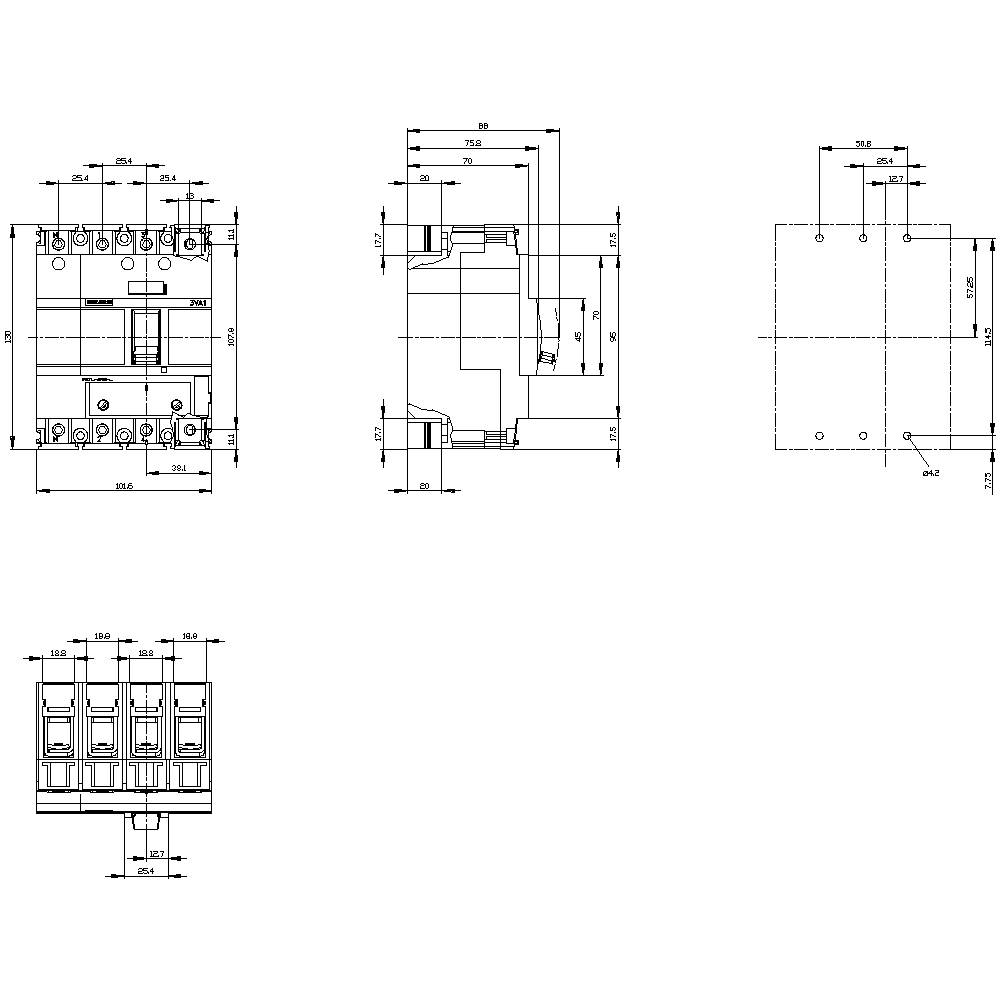

Technische Zeichnung eines elektrischen Schalters mit Maßen. Zeigt Vorder-, Seiten- und Draufsicht. Maßangaben in Millimetern.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

16 A

Anschluss

Klemme

Typ

3VA1196-4EF46-0AA0

Einstellbereich Strom (min.)

11 A

Datenblatt (PDF)

Lieferung Do., 22. Okt.

19 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 257,08

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 15. Okt.

Kostenfreier Versand

€ 420,83

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse S Icu=36kA @ 415V

Unser Service für Sie

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 3.53 W
Gewicht: 1.2 kg
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3VA1196-4EF46-0AA0

Einstellbereich Strom (min.): 11 A

Einstellbereich Strom (max.): 16 A

Einstellbereich (Strom): 11 - 16 A

Polzahl: 4polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: S

Ausführung Überstromauslöser: TM240

Anschluss: Klemme

: IP40

Tiefe: 70 mm

Breite: 101.6 mm

Höhe: 130 mm

Abm.: (B x H x T) 101.6 x 130 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 16 A

: 4

: 11-16 A

: 0

: 690-690 V

: 10.6 W

: IP40

: vorne

: FALSE

: Rahmenklemme

: Kipphebel

: 36 kA

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: nicht relevant

Varianten

Einstellbereich Strom (max.)

Produkt-Art

Verpackungsart

Einstellbereich Strom (min.)

Siemens 3VA1010-4ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1736957

100 A

Leistungsschalter

Piece

100 A

Siemens 3RA6890-0BA Leistungsschalteradapter 1 St. Einstellbereich (Strom): 25 A (max) Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 26 x 23 mm Piece

Bestell-Nr.:1737263

25 A

Leistungsschalteradapter

Piece

Siemens 3VA1010-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737507

100 A

Leistungsschalter

100 A

Siemens 3VA1010-3ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1737605

100 A

Leistungsschalter

100 A

Siemens 3VA1010-3ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1737861

100 A

Leistungsschalter

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737862

100 A

Leistungsschalter

100 A

Siemens 3VA1010-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1737881

100 A

Leistungsschalter

100 A

Siemens 3VA1010-4ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 100 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1737920

100 A

Leistungsschalter

100 A

Siemens 3VA1020-2ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1737935

20 A

Leistungsschalter

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1739826

20 A

Leistungsschalter

20 A

Dokumente & Downloads

Datenblatt

Datenblatt 1739589 Siemens 3VA1196-4EF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 11 - 16 A Schaltspannung (max.): 690 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1739589 Siemens 3VA1196-4EF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 11 - 16 A Schaltspannung (max.): 690 V/AC (B

Beschreibung

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse S Icu=36kA @ 415V 4-polig, Anlagenschutz TM240, ATAM, In=16A Überlastschutz Ir=11A...16A Kurzschlussschutz Ii=10...20 x In N-Leiter ungeschützt Klemmenanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
