Name: Siemens 3VA1463-6EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 441 - 630 A Schaltspannung (max.): 690 V/AC,
Brand: Siemens
SKU: 2862500
Availability: InStock

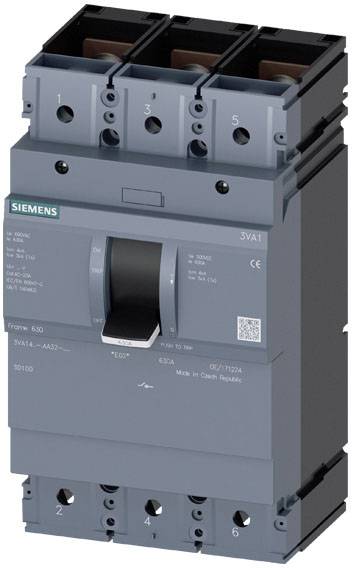

Ein Siemens-Leistungsschalter, Modell 3VA1, grau mit schwarzem Hebel, geeignet für elektrischen Schutzanwendungen, bis 630A.

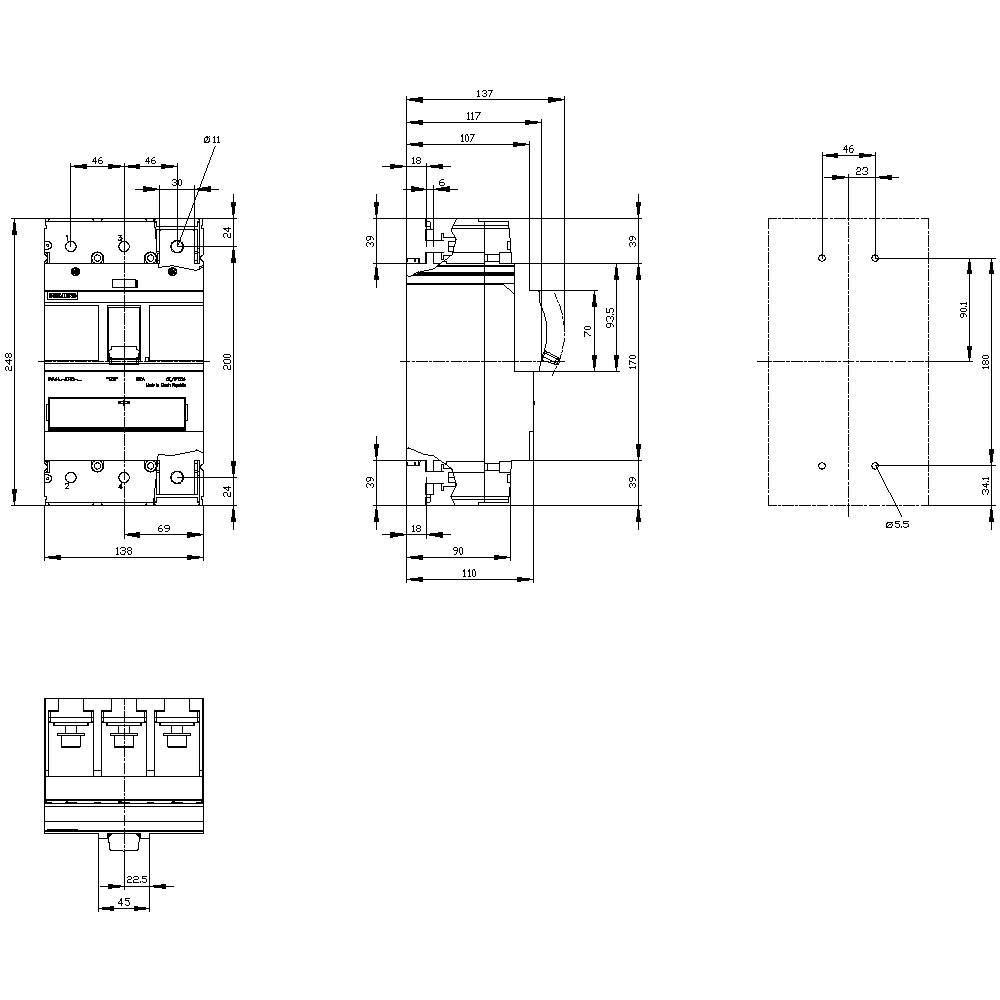

Technische Zeichnung einer elektrischen Komponente mit detaillierten Maßen und Beschriftungen. Zeigt Ansichten von vorne, oben und seitlich.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

630 A

Anschluss

Schrauben

Typ

3VA1463-6EF32-0AA0

Einstellbereich Strom (min.)

441 A

Datenblatt (PDF)

Lieferung Mi., 28. Okt.

4 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Set(s)

Gesamt

€ 1.336,93

steuerfreie IGL

Kostenfreier Versand

Nur noch 4 Set(s) verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 16. Okt.

Kostenfreier Versand

€ 2.549,17

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Eignung zur Verwendung: Anlagenschutz
Anordnung des Elektrischen Anschlusses / für Hauptstromkreis: vorderseitiger Anschluss
Ausführung des Betätigungselements: Kipphebel
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 380/415 V: 4000
Elektrische Lebensdauer (Schaltspiele) / bei 1/2 Bemessungswert Strom / bei AC-1 / bei 380/415 V: 12000
Elektrische Lebensdauer (Schaltspiele) / bei AC-1 / bei 690 V: 2700
Produktbestandteil / Einstellknopf: ja
Produkterweiterung / optional / Motorantrieb: ja
Geräteeigenschutz: ja
Ausführung der Oberfläche / der Anschlüsse / auf Schalteroberseite (N, 1, 3, 5): Silber
Ausführung der Oberfläche / der Anschlüsse / auf Schalterunterseite (N, 2, 4, 6): Silber
Isolationsspannung: 800 V
Verlustleistung / maximal: 192,9 W
Art der Schutzfunktion / des Überstromauslösers: LI
Ausführung der Erdschlussüberwachung: Ohne
Ausführung des I-Auslösers / einstellbar: ja
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 240 V: 100 kA
Ausschaltvermögen Betriebskurzschlussstrom (Ics) / bei 690 V: 6 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 240 V: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom (Icu) / bei 690 V: 10 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 240 V: 220 kA
Einschaltvermögen Kurzschlussstrom (Icm) / bei 690 V: 17 kA
Produkteigenschaft / bei L-Auslösung / einstellbar: ja
Produkteigenschaft / bei N-Leiterschutz / einstellbar: ja
Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / minimal: 20 x 1 mm
Art der anschließbaren Leiterquerschnitte / für Flachschienenanschluss / maximal: 35 x 10 mm

Produkt-Art: Leistungsschalter

Typ: 3VA1463-6EF32-0AA0

Einstellbereich Strom (min.): 441 A

Einstellbereich Strom (max.): 630 A

Einstellbereich (Strom): 441 - 630 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC
500 V/DC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: H

Ausführung Überstromauslöser: TM240

Anschluss: Schrauben

: IP40

Tiefe: 110 mm

Breite: 138 mm

Höhe: 248 mm

Abm.: (B x H x T) 138 x 248 x 110 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2862500 Siemens 3VA1463-6EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 441 - 630 A Schaltspannung (max.): 690 V/AC,

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862500 Siemens 3VA1463-6EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 441 - 630 A Schaltspannung (max.): 690 V/AC,

Beschreibung

Leistungsschalter 3VA1 IEC Frame 630 Schaltvermögenklasse H Icu=70kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=630A Überlastschutz Ir=440A...630A Kurzschlussschutz Ii=4...8 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
