Siemens 3VA2010-5HN42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 100 A Schaltspannung (max.): 690 V/AC ( kaufen

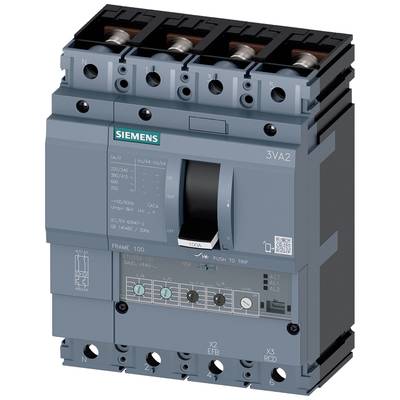

Übersicht eines Siemens 3VA2 Leitungsschutzschalters mit erkennbaren Anschlussklemmen und Bedienelementen zur Stromkreissteuerung.

Abbildung ähnlich

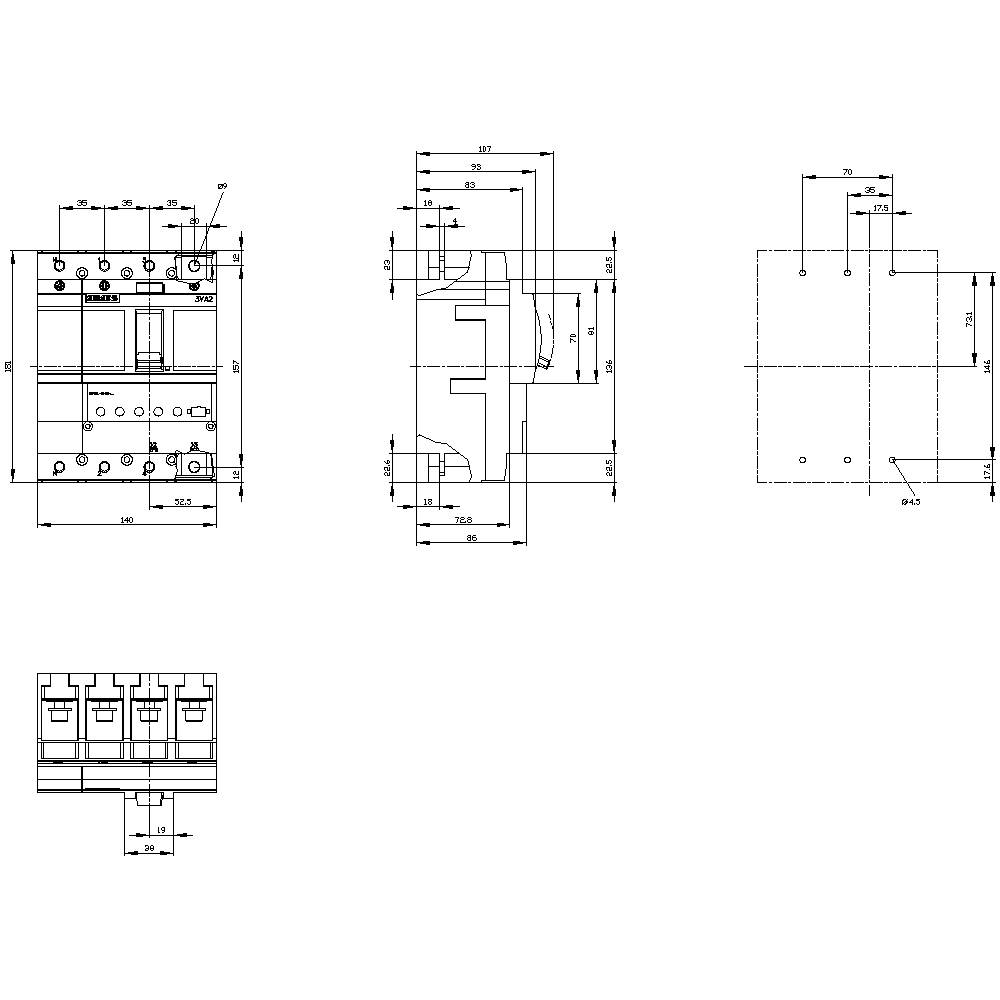

Technische Zeichnung eines elektrischen Schalters mit Maßen und Detailansichten. Zeigt Vorder-, Seiten- und Oberansicht.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

100 A

Anschluss

Schrauben

Typ

3VA2010-5HN42-0AA0

Einstellbereich Strom (min.)

40 A

Datenblatt (PDF)

Lieferung Do., 22. Okt.

9 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 516,00

steuerfreie IGL

Kostenfreier Versand

Nur noch 9 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 15. Okt.

Kostenfreier Versand

€ 754,17

€ 699,17

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse M Icu=55kA @ 415V

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,Schutzschalter

Technische Daten

Ausführung: Anlagenschutz
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 14000
Isolationsspannung: 800 V
Verlustleistung: 13.5 W
Gewicht: 2.93 kg

Produkt-Art: Leistungsschalter

Typ: 3VA2010-5HN42-0AA0

Einstellbereich Strom (min.): 40 A

Einstellbereich Strom (max.): 100 A

Einstellbereich (Strom): 40 - 100 A

Polzahl: 4polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: ETU350

Anschluss: Schrauben

: IP40

Tiefe: 86 mm

Breite: 140 mm

Höhe: 181 mm

Abm.: (B x H x T) 140 x 181 x 86 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 100 A

: 4

: 40-100 A

: 0

: 690-690 V

: 13.5 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: FALSE

: 55 kA

: 150-1000 A

: 1200-1200 A

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1722090 Siemens 3VA2010-5HN42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 100 A Schaltspannung (max.): 690 V/AC (

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1722090 Siemens 3VA2010-5HN42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 100 A Schaltspannung (max.): 690 V/AC (

Beschreibung

Leistungsschalter 3VA2 IEC Frame 100 Schaltvermögenklasse M Icu=55kA @ 415V 4-polig, Anlagenschutz ETU350, LSI, In=100A Überlastschutz Ir=40A...100A Kurzschlussschutz Isd=1,5...10 x Ir, Ii=12 x In N-Leiterschutz einstellbar (OFF, 50%, 100%) Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz.Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
