Name: Siemens 3VA2116-8HM32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 160 A Schaltspannung (max.): 690 V/AC (
Brand: Siemens
SKU: 1725713
Availability: BackOrder

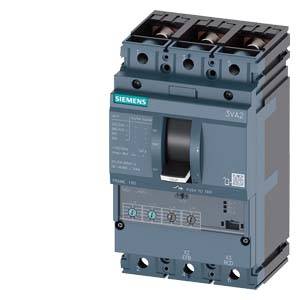

Ein dreipoliger Leistungsschalter von Siemens, Modell 3VA2, grau-schwarz, für elektronische Sicherungsfunktionen in elektrischen Anlagen.

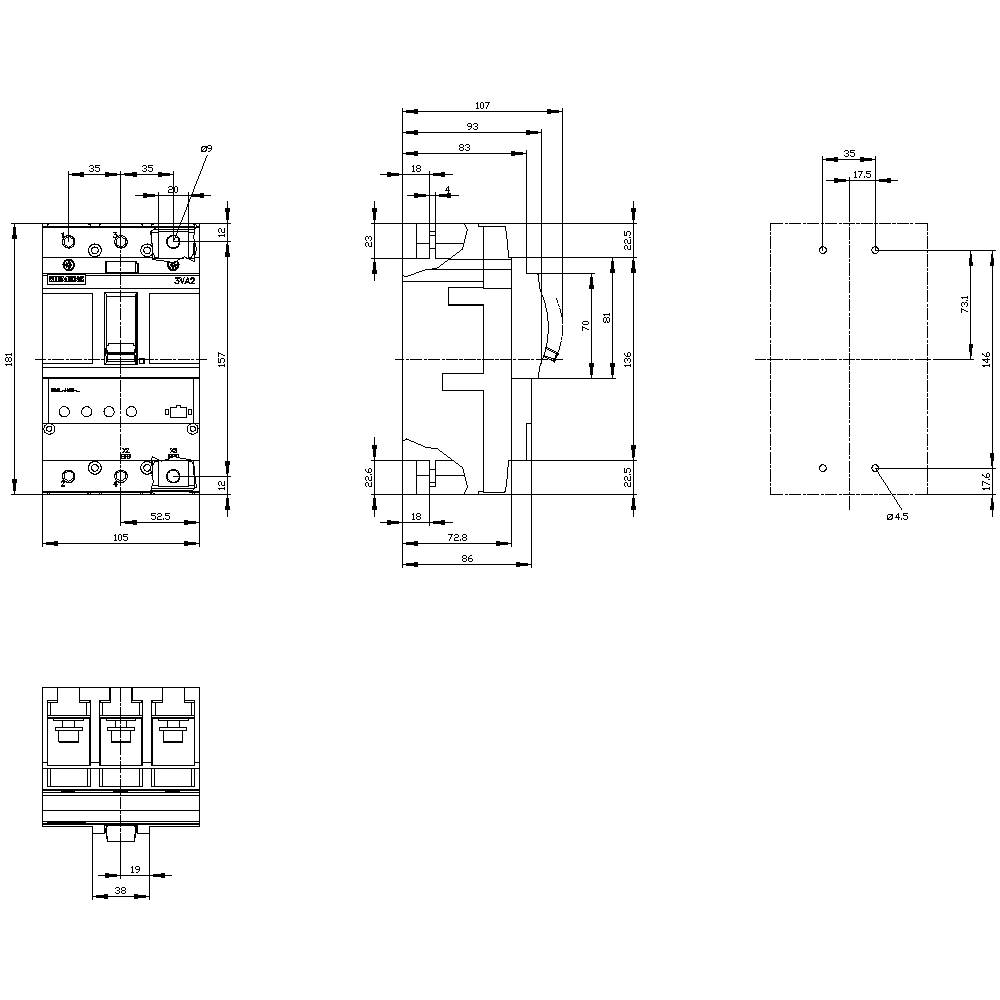

Technische Zeichnung eines elektrischen Schalters mit Front- und Seitenansicht. Maße in Millimetern angegeben, zeigt Details der Konstruktionsmaße.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

160 A

Anschluss

Schrauben

Typ

3VA2116-8HM32-0AA0

Einstellbereich Strom (min.)

63 A

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 919,43

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 1.329,17

€ 1.237,50

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter 3VA2 IEC Frame 160 Schaltvermögenklasse L Icu=150kA @ 415V

Unser Service für Sie

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 19.7 W
Gewicht: 2.29 kg
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 12000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3VA2116-8HM32-0AA0

Einstellbereich Strom (min.): 63 A

Einstellbereich Strom (max.): 160 A

Einstellbereich (Strom): 63 - 160 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: L

Ausführung Überstromauslöser: ETU330

Anschluss: Schrauben

: IP40

Tiefe: 86 mm

Breite: 105 mm

Höhe: 181 mm

Abm.: (B x H x T) 105 x 181 x 86 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 160 A

: 3

: 63-160 A

: 0

: 690-690 V

: 19.7 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: FALSE

: 150 kA

: 240-1600 A

: TRUE

: TRUE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: nicht relevant

Varianten

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1125-5EF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722589

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

18 A

Stück

Min.: 1

Vielfache: 1

€ 349,17^*

Siemens 3VA1125-5EF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1722590

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

18 A

Stück

Min.: 1

Vielfache: 1

€ 445,83^*

Siemens 3VA1125-5GD42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722591

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

€ 357,50^*

Siemens 3VA1125-5GD46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1722592

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

€ 395,83^*

Siemens 3VA1125-5GF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722593

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

18 A

Stück

Min.: 1

Vielfache: 1

€ 424,17^*

Siemens 3VA1125-5GF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722594

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

18 A

Stück

Min.: 1

Vielfache: 1

€ 395,83^*

Siemens 3VA1125-6ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1722595

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

€ 279,17^*

Siemens 3VA1125-6ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1722596

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

€ 307,50^*

Siemens 3VA1125-6ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722597

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

€ 349,17^*

Siemens 3VA1125-6EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1722598

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

18 A

Stück

Min.: 1

Vielfache: 1

€ 332,50^*

Dokumente & Downloads

Datenblatt

Datenblatt 1725713 Siemens 3VA2116-8HM32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 160 A Schaltspannung (max.): 690 V/AC (

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1725713 Siemens 3VA2116-8HM32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 160 A Schaltspannung (max.): 690 V/AC (

Beschreibung

Leistungsschalter 3VA2 IEC Frame 160 Schaltvermögenklasse L Icu=150kA @ 415V 3-polig, Anlagenschutz ETU330, LIG, In=160A Überlastschutz Ir=63A...160A Kurzschlussschutz Ii=1,5...10 x In Erdschlussschutz Ig=0,2...1 x In, tg=0,1/0,3s Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz.Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
