Name: Siemens 3VA5170-5ED11-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 70 A Schaltspannung (max.): 415 V/AC (B
Brand: Siemens
SKU: 1700819
Availability: BackOrder

Ein Siemens-Leistungsschalter in grauer Farbe mit schwarzem Hebel, geeignet für elektrische Schaltschränke und Steuerungen.

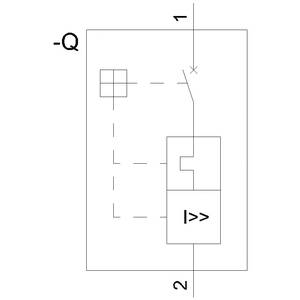

Schaltplan eines elektrischen Systems mit Ventil, Doppelleitung zu -Q, markiert mit '1' und '2', sowie einem Rechteck mit Pfeil.

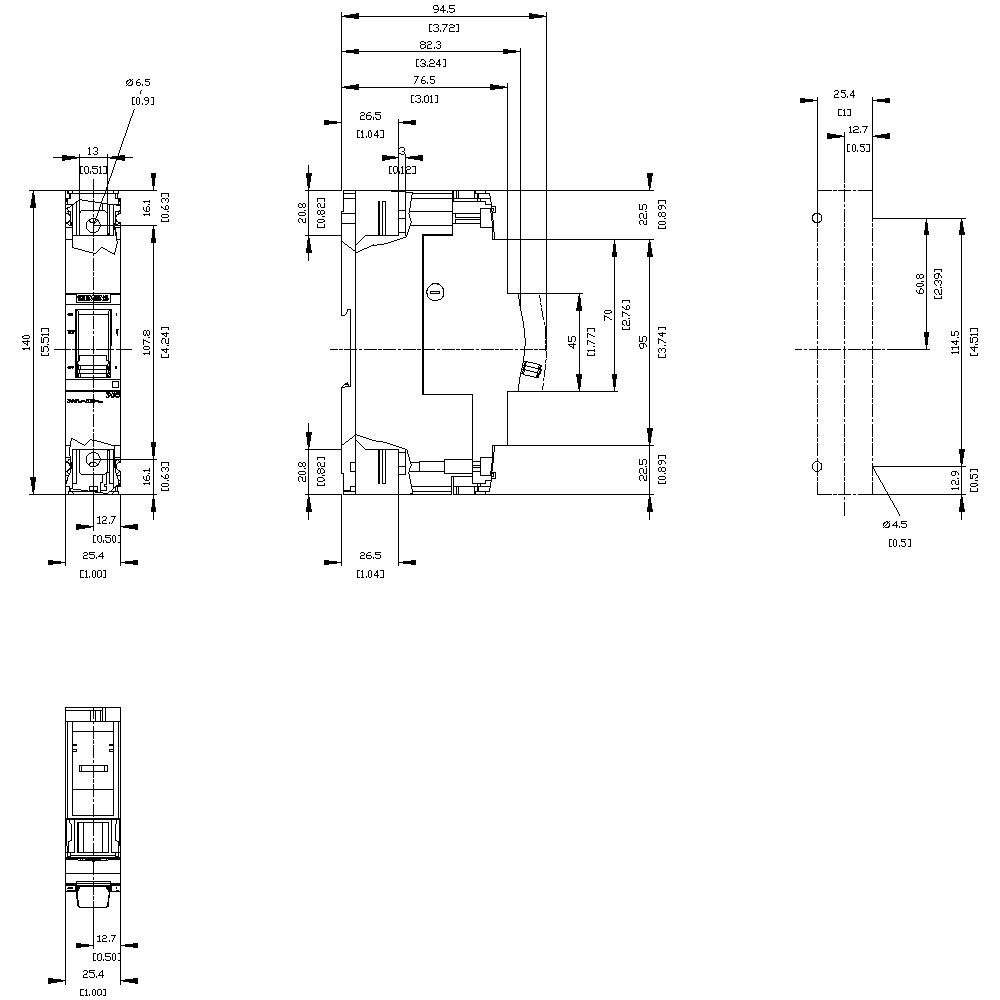

Technische Zeichnung eines elektronischen Bauteils mit Maßangaben in Millimetern. Zeigt verschiedene Ansichten und Dimensionen.

1/3

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

70 A

Verpackungsart

Piece

Typ

3VA5170-5ED11-0AA0

Einstellbereich Strom (min.)

70 A

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

43 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 97,10

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 179,16

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter 3VA5 UL Frame 125 Schaltvermögenklasse M 35kA @ 277V 1-polig

Unser Service für Sie

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 5.3 W
Gewicht: 0.383 kg
Mechanische Lebensdauer: 15000
Elektrische Lebensdauer: 8000
Isolationsspannung: 500 V
Frequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3VA5170-5ED11-0AA0

Einstellbereich Strom (min.): 70 A

Einstellbereich Strom (max.): 70 A

Einstellbereich (Strom): 70 - 70 A

Polzahl: 1polig

Schaltspannung (max.): 415 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: M

Ausführung Überstromauslöser: TM210

: IP40

Tiefe: 76.5 mm

Breite: 25.4 mm

Höhe: 140 mm

Abm.: (B x H x T) 25.4 x 140 x 76.5 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 70 A

: 1

: 0

: 6.1 W

: IP40

: sonstige

: FALSE

: sonstige

: Kipphebel

: 5 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: nicht relevant

Varianten

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1020-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1700000

Lieferung Fr., 16. Okt.

Conrad Electronic

20 A

Stück

Min.: 1

Vielfache: 1

€ 270,83^*

Siemens 3VA1025-4ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1705404

Lieferung Fr., 16. Okt.

Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

€ 340,83^*

Siemens 3VA1032-4ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 32 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1703153

Lieferung Mi., 14. Okt.

Conrad Electronic

32 A

Stück

Min.: 1

Vielfache: 1

€ 245,83^*

Siemens 3VA1040-2ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1706329

Lieferung Fr., 16. Okt.

Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

€ 229,17^*

Siemens 3VA1040-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1706146

Lieferung Fr., 16. Okt.

Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

€ 262,50^*

Siemens 3VA1040-3ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700749

Lieferung Fr., 16. Okt.

Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

€ 307,50^*

Siemens 3VA1050-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 50 - 50 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1700397

Lieferung Mi., 14. Okt.

Conrad Electronic

50 A

Stück

Min.: 1

Vielfache: 1

€ 262,50^*

Siemens 3VA1063-2ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700646

Lieferung Fr., 16. Okt.

Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

€ 295,83^*

Siemens 3VA1063-2ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700894

Lieferung Fr., 16. Okt.

Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

€ 329,17^*

Siemens 3VA1063-3ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1700527

Lieferung Mi., 14. Okt.

Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

€ 232,50^*

Dokumente & Downloads

Datenblatt

Datenblatt 1700819 Siemens 3VA5170-5ED11-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 70 A Schaltspannung (max.): 415 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700819 Siemens 3VA5170-5ED11-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 70 - 70 A Schaltspannung (max.): 415 V/AC (B

Beschreibung

Leistungsschalter 3VA5 UL Frame 125 Schaltvermögenklasse M 35kA @ 277V 1-polig, Anlagenschutz TM210, FTFM, In=70A Überlastschutz Ir=70A fest eingestellt Kurzschlussschutz Ii=10 x In ohne Anschluss Kompaktleistungsschalter 3VA5 für Anlagenschutz, UL Zulassung. Die Kompaktleistungsschalter 3VA UL von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen- und Starterschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Dabei setzt der 3VA UL Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Der Kompaktleistungsschalter 3VA UL bieten darüber hinaus für weltweit exportierende Maschinen und Schaltanlagenbauer beste Voraussetzungen. Neben dem IEC Standard erfüllen die beiden Baureihen 3VA5 und 3VA6 auch den UL Standard. Sämtliche Funktionalitäten können somit weltweit für Anlagen eingesetzt und genutzt werden. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz. 3. Abhängig von der Baugröße: 1-, 2- (3-polige Gehäusebauform) und 3-polige Ausführungen. 4. Abhängig von Baugröße: Schaltvermögen von 25kA ... 100 kA bei 480 V für 3-polige Schalter und 25 kA ... 50 kA bei 277 V für 1-polige Schalter. 5. Die Baureihe verfügt über einen Thermisch-magnetische Überstromauslöser. 6. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 7. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA UL.
