Siemens 7PV15121AP30 7PV1512-1AP30 Zeitrelais Monofunktional 1 St. Zeitbereich: 0.5

Ein graues, vertikales elektrisches Gerät von Siemens mit oberem Anschlussbereich.

Abbildung ähnlich

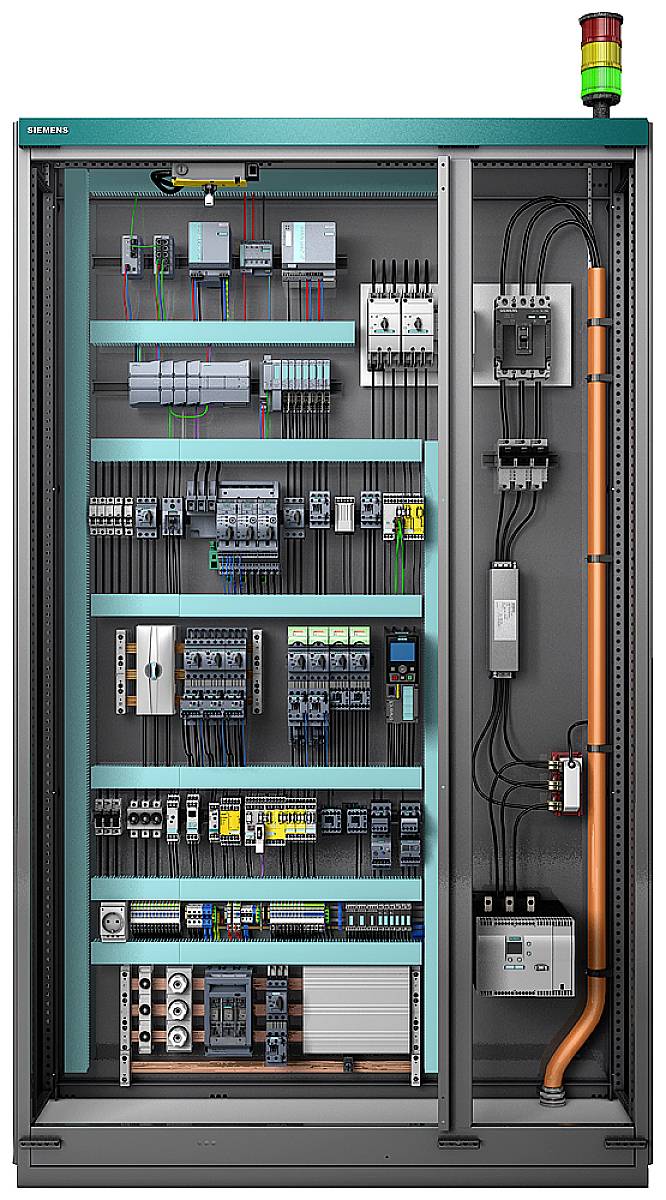

Rittal-Schaltschrank mit verschiedenen Elektronikkomponenten, Verdrahtung und Signallichtern. Verwendet in industriellen Anwendungen.

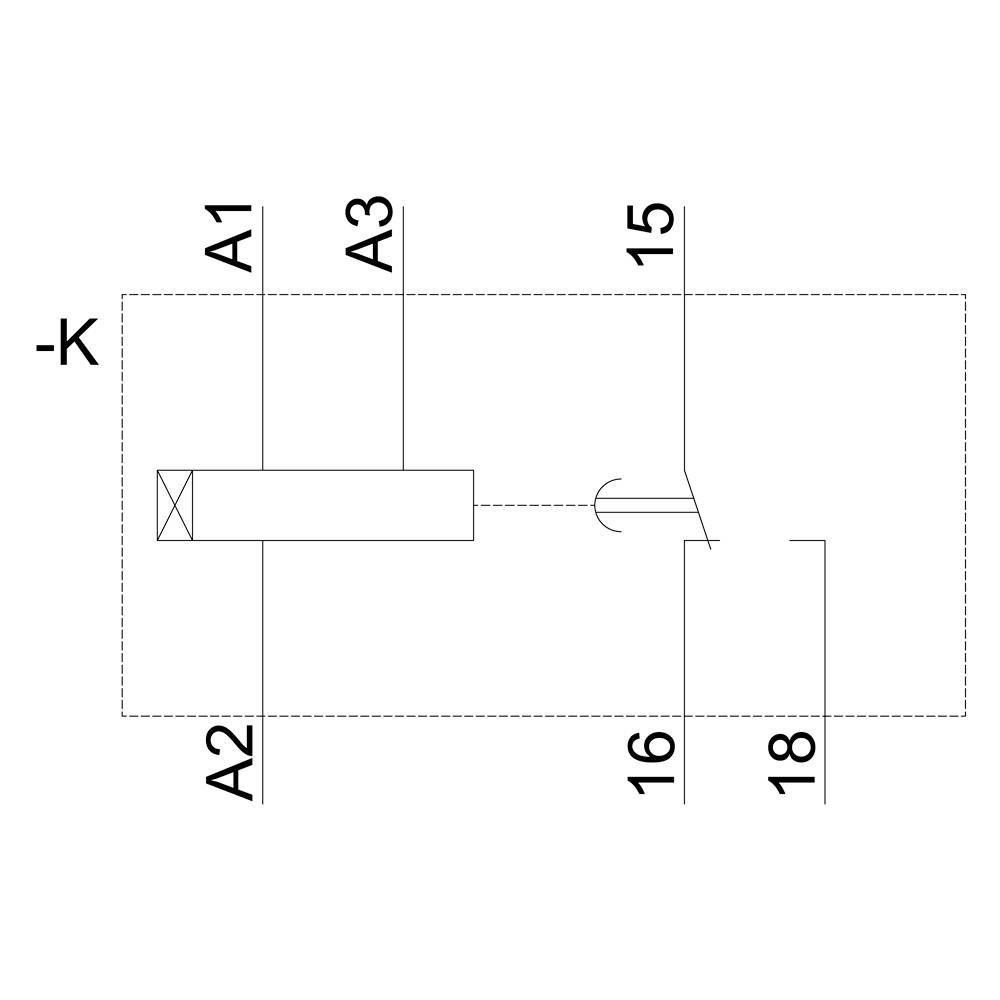

Schema einer elektrischen Schaltung mit markierten Punkten: K, A1, A2, A3, 15, 16, 18. Verbindungslinien zeigen die Schaltung.

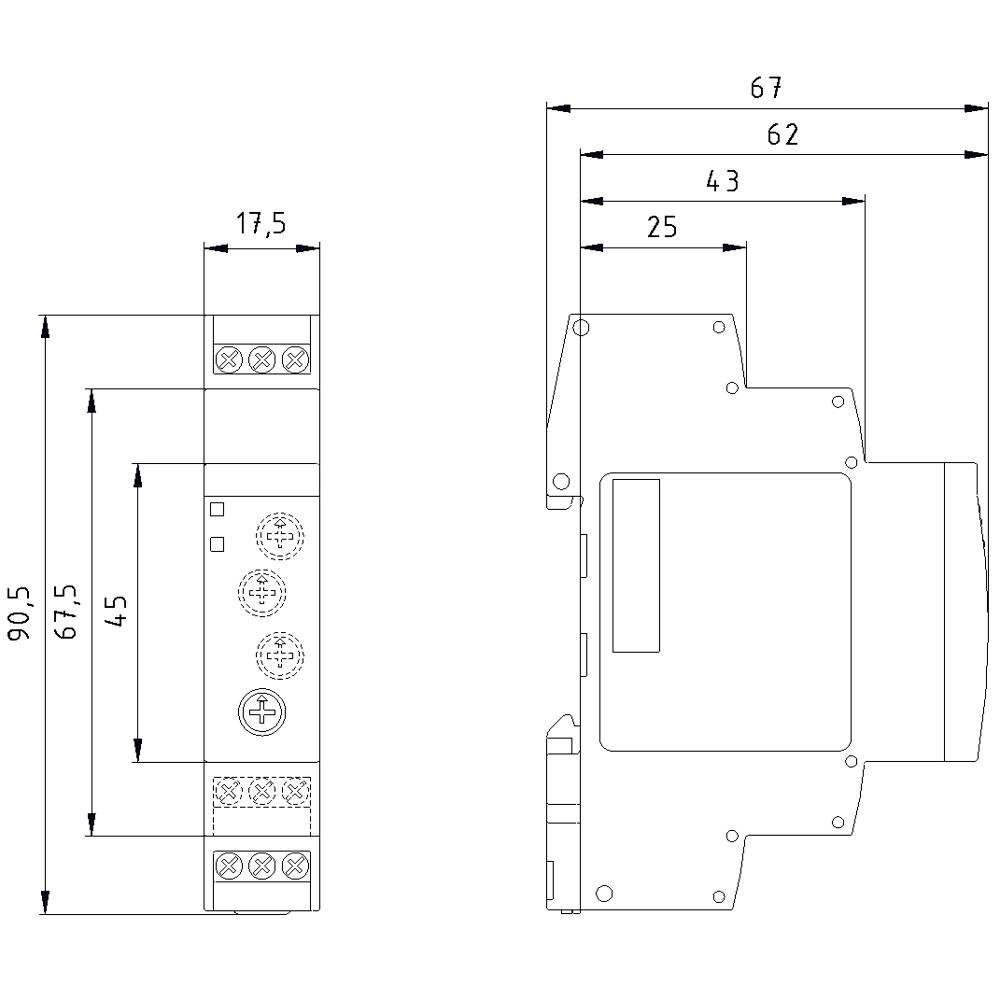

Technische Zeichnung eines elektronischen Geräts mit Abmessungen: Höhe 90,5 mm, Breite 67 mm, Tiefe 62 mm.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Zeitrelais

Ausführung

Monofunktional

Funktionen

Ansprechverzögerung

Betriebsspannung min.

200 V

Datenblatt (PDF)

Lieferung Do., 22. Okt.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 23,06

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mo., 12. Okt.

1 Stück

€ 5,83 Versand

Versand

€ 33,33

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Zeitrelais, elektronisch, ansprechverzögert, 1W, 1 Zeitbereich, 0,5-10s

Schraubanschluss, Komplettgerät mit Sockel: nein, Geeignet für Hutschienenmontage: ja, Geeignet für Frontmontage: nein, Aufsteckbar auf Schütz: nein, Funktion ansprechverzögert: ja, Funktion rückfallverzögert: nein, Funktion einschaltwischend: nein, Funktion ausschaltwischend: nein, Funktion Stern/Dreieck: nein, Funktion Impulsformend: nein

Technische Daten

Ausführung des elektrischen Anschlusses: SchraubanschlussKomplettgerät mit Sockel: neinGeeignet für Hutschienenmontage: jaGeeignet für Frontmontage: neinAufsteckbar auf Schütz: neinFunktion ansprechverzögert: jaFunktion rückfallverzögert: neinFunktion einschaltwischend: neinFunktion ausschaltwischend: neinFunktion Stern/Dreieck: neinFunktion Impulsformend: neinFunktion blinkend mit Pause beginnend, Festzeit: neinFunktion blinkend mit Impuls beginnend, Festzeit: neinFunktion taktend mit Pause beginnend, variabel: neinFunktion taktend mit Impuls beginnend, variabel: neinZeitbereich: 0,5..10 sFernbedienung möglich: neinGeeignet als Fernbedienung: neinBemessungssteuerspeisespannung Us bei AC 50 Hz: 200..240 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 200..240 VBemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: AC/DCAnzahl der Ausgänge, verzögert, Wechsler: 1Ausgänge, umschaltbar verzögert/unverzögert: neinMit Halbleiterausgang: neinBreite: 17,5 mmHöhe: 90 mmTiefe: 66,7 mmVerpackungseinheit: 1 StückMaße (cm): 92 × 82 × 22Bruttogewicht: 0,065 kg, Nettogewicht: 0,065 kgECLASS 7: Zeitrelais (27371605)

Verpackungsart: Piece

Produkt-Art: Zeitrelais

Typ: 7PV1512-1AP30

Ausführung: Monofunktional

Funktionen: Ansprechverzögerung

Betriebsspannung min.: 200 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 200 - 240 V

Kontaktart: 1 Wechsler

Zeitbereich (min.): 0.5 s

Zeitbereich (max.): 10 s

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

: IP20

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 10000000

Breite: 17.5 mm

Höhe: 90 mm

Tiefe: 66.7 mm

Abm.: (B x H x T) 17.5 x 90 x 66.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1734276 Siemens 7PV15121AP30 7PV1512-1AP30 Zeitrelais Monofunktional 1 St. Zeitbereich: 0.5 - 10 s 1 Wechsler Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1734276 Siemens 7PV15121AP30 7PV1512-1AP30 Zeitrelais Monofunktional 1 St. Zeitbereich: 0.5 - 10 s 1 Wechsler Piece

Beschreibung

Zeitrelais, elektronisch ansprechverzögert 1 Wechsler, 1 Zeitbereich 0,5...10 s AC 24/230V und DC 24 V mit LED, Schraubanschluss Zeitrelais SIRIUS 7PV15, ansprechverzögert, für diverse zeitverzögerte Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen, z.B. kaskadierten Motoranlauf. Einsetzbar im Schaltschrank oder Installationsverteiler.
Großer Einsatzbereich durch vielfältige Funktionen auf kleinstem Raum. Weltweit einsetzbar dank internationaler Approbationen und Weitspannungsbereich.
Lieferbar sind die Zeitrelais 7PV als Einzel- oder Multifunktionszeitrelais. Alternativ gibt es die Zeitrelais 3RP in Industriebauform als Einzel- oder Multifunktionszeitrelais mit Halbleiterausgang oder als elektromechanisches Relais mit und ohne Zwangsführung, jeweils mit verschiedenen Anschlusstechniken.
SIRIUS Relais - ein Programm für alle Fälle.
