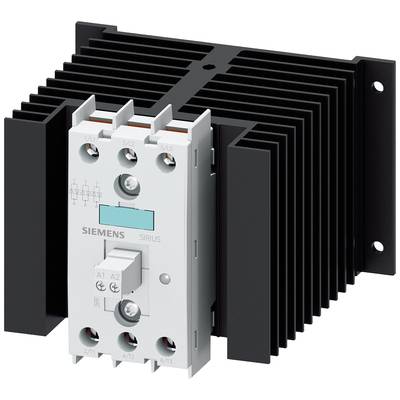

Siemens Halbleiterschütz 3RF24401AC45 40 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St. kaufen

Abbildung ähnlich

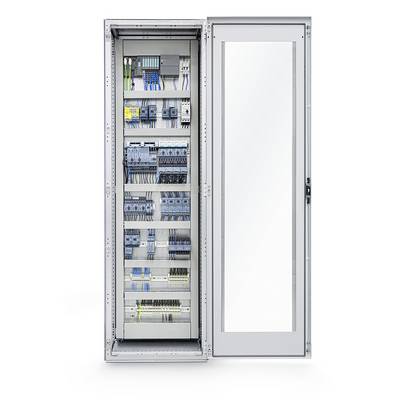

Ein geöffneter Schaltschrank mit zahlreichen elektrischen Komponenten und Kabeln, geordnet über mehrere Regale.

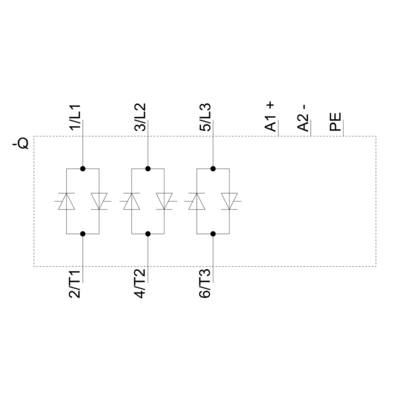

'Stromkreislauf mit drei parallelen Dioden, die mit drei Linien verbunden sind: 1/L1, 3/L2, 5/L3. Anschlüsse links: 2/T1, 4/T2, 6/T3. Rechts: A1+, A2-, PE.'

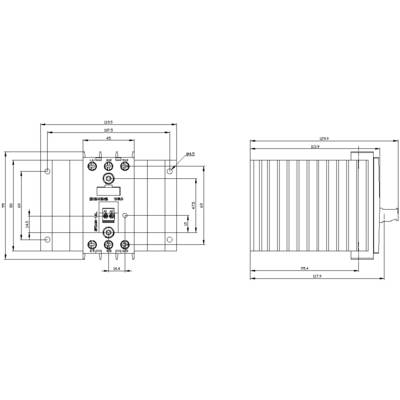

Technische Zeichnung: Vorderansicht und Seitenansicht eines rechteckigen Geräts mit präzisen Maßangaben in Millimetern.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Halbleiterschütz

Steuerspannung (min.)

4 V/DC

Steuerspannung (max.)

30 V/DC

Schaltspannung (max.)

600 V/AC

Datenblatt (PDF)

Lieferung Di., 27. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Set(s)

Gesamt (€ 224,17 / Stück)

€ 295,83

-24 %

€ 224,17

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Halbleiterschütz 3RF2, 3-ph. AC51 40A 48-600V/4-30V DC3-Phasen gesteuert

Ausführung der Schaltfunktion: Schließer (NO)
Anzahl der Phasen: 3
Mit abnehmbaren Klemmen: true
Bemessungsbetriebsstrom Ie bei AC-51: 40 A
Bemessungssteuerspeisespannung Us bei DC: V
Geeignet für Reiheneinbau: true
Ausführung des elektrischen Anschlusses: Schraubanschluss
Höhe: 95 mm
Spannungsart zur Betätigung: DC
Spannungsart der Betriebsspannung: AC

Technische Daten

Befestigungsart: Schraubbefestigung
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 600 V
Ausführung des Produkts: 3-phasig gesteuert
Polzahl: 3

Verpackungsart: Piece

Produkt-Art: Halbleiterschütz

Typ: 3RF2440-1AC45

Schaltungsart: Nullspannungsschaltend

Anschluss: Schrauben

Steuerspannung (min.): 4 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 4 - 30 V/DC

Steuerstrom (max.): 30 mA

Stoß-Strom (max.): 1150 A

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 600 V/AC

Last-Strom (max.): 40 A

Ausgangsspannung (min.): 48 V/AC

Ausgangsspannung (max.): 600 V/AC

Ausgangsstrom (max.): 40 A

Kontaktart: 3 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Breite: 119.5 mm

Höhe: 95 mm

Tiefe: 129.9 mm

RoHS-konform: Ja

Dauerstrom (max.): 40 A

Inhalt: 1 St.

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Schaltungsart

Steuerspannung (max.)

Last-Strom (max.)

Steuerspannung (min.)

Schaltspannung (max.)

Ausgangsspannung (max.)

Kontaktart

Siemens Halbleiterschütz 3RF24401AC45 40 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:2863502

Dieser Artikel

Nullspannungsschaltend

30 V/DC

40 A

4 V/DC

600 V/AC

3 Schließer

Siemens Halbleiterschütz 3RF23101AA22 10.5 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:2261685

Nullspannungsschaltend

230 V/AC

10.5 A

110 V/AC

230 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23201AA26 20 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:2261687

Nullspannungsschaltend

230 V/AC

20 A

110 V/AC

600 V/AC

1 Schließer

Siemens Halbleiterschütz 20 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Bestell-Nr.:2261688

Sofortschaltend

24 V/DC

20 A

15 V/DC

460 V/AC

1 Schließer

Siemens Halbleiterschütz 20 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Bestell-Nr.:2261689

Sofortschaltend

230 V/AC

20 A

110 V/AC

460 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:2261690

Nullspannungsschaltend

24 V/DC

30 A

15 V/DC

460 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF2330-1BA02 30 A Schaltspannung (max.): 230 V/AC Sofortschaltend 1 St.

Bestell-Nr.:2261691

Sofortschaltend

24 V/DC

30 A

15 V/DC

230 V/AC

1 Schließer

Siemens Halbleiterschütz 30 A Schaltspannung (max.): 460 V/AC Sofortschaltend 1 St.

Bestell-Nr.:2261692

Sofortschaltend

24 V/DC

30 A

15 V/DC

460 V/AC

1 Schließer

Siemens Halbleiterschütz 3RF23301DA06 30 A Schaltspannung (max.): 600 V/AC 1 St.

Bestell-Nr.:2261693

24 V/DC

30 A

15 V/DC

600 V/AC

1 Schließer

Siemens Dig.Industr. Halbleiterschütz 40A/AC15 20A 40 Grd 3RF2340-1BA02

Bestell-Nr.:2261694

Sofortschaltend

24 V/DC

40 A

15 V/DC

230 V/AC

1 Schließer

Dokumente & Downloads

Datenblatt

Datenblatt 2863502 Siemens Halbleiterschütz 3RF24401AC45 40 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2863502 Siemens Halbleiterschütz 3RF24401AC45 40 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterschütz 3-phasig 3RF2 AC 51 / 40 A / 40 °C 48-600 V / DC 4-30 V 3-Phasengesteuert Schraubanschluss Sperrspannung 1200 V Halbleiterschütz SIRIUS 3RF24 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
