Siemens Überlastrelais 690 V/AC 1 Öffner, 1 Schließer 1 St. 3RU2136-1HD0 Überlast kaufen

Ein Siemens Sirius Schaltgerät mit Knöpfen zum Stoppen, Zurücksetzen und Testen. Zeigt Anschlüsse für elektrische Schaltkreise.

Abbildung ähnlich

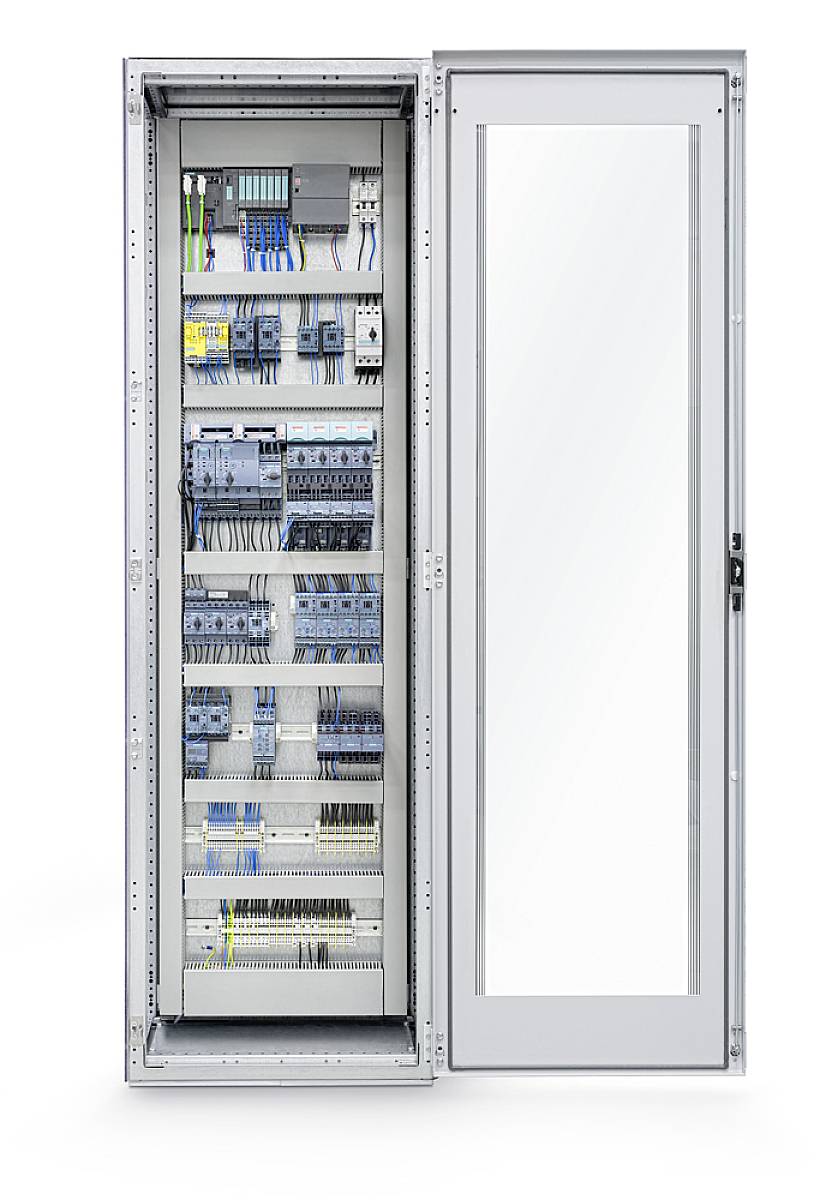

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten und Verkabelungen.

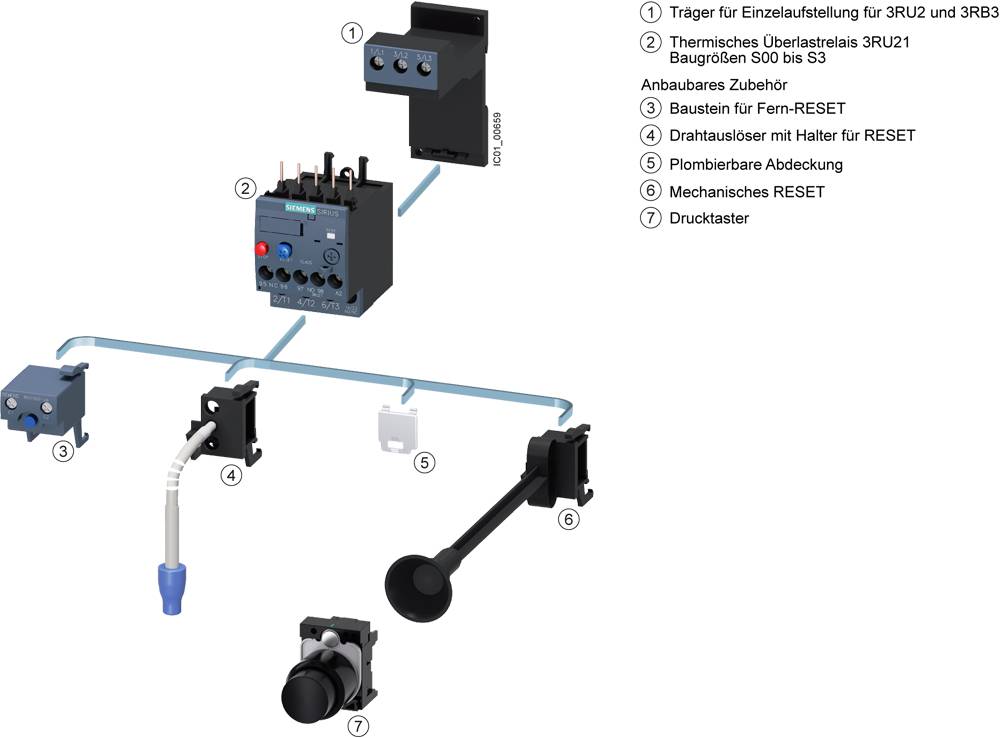

Das Bild zeigt eine Darstellung eines elektronischen Steuerungssystems mit Bauteilnummern. Es beinhaltet thermische Überlastrelais und Reset-Optionen.

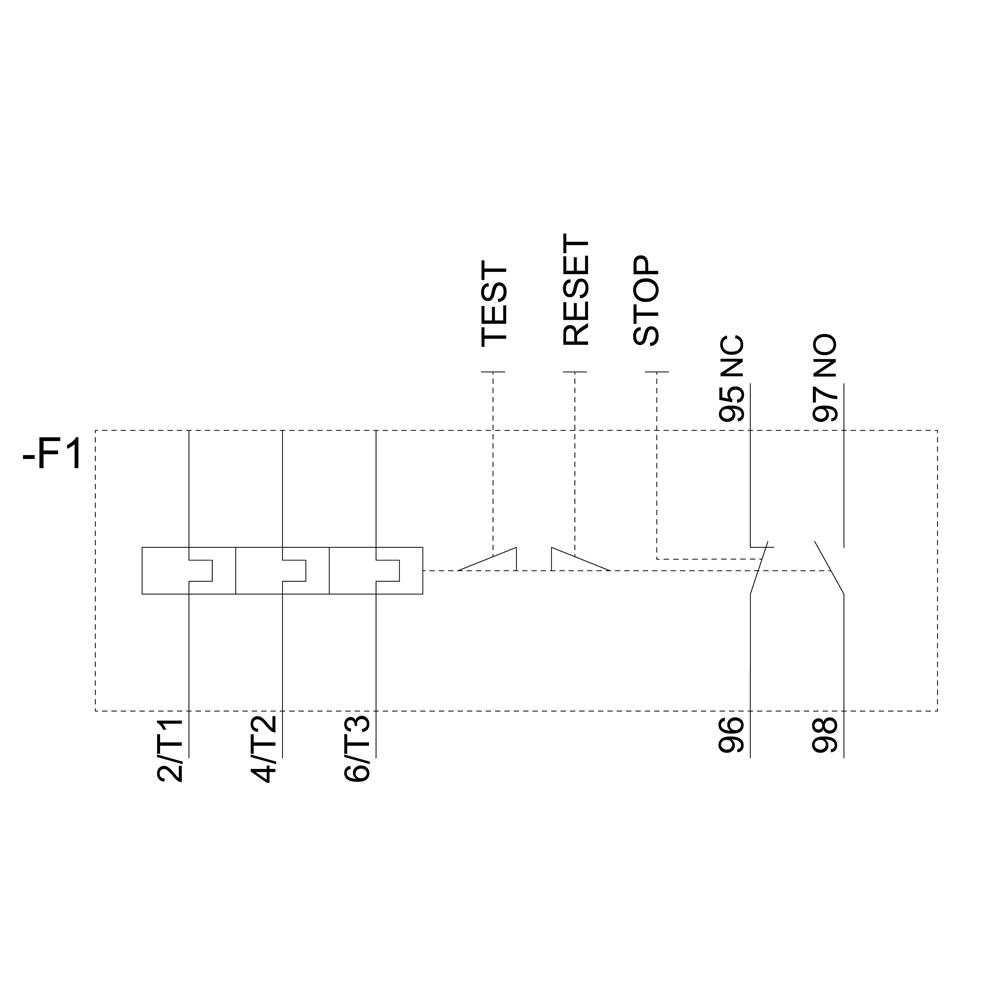

Schaltplan zeigt ein Relais mit Anschlüssen: '2/T1', '4/T2', '6/T3', 'TEST', 'RESET', 'STOP', '95 NC', '96', '97 NO', '98'.

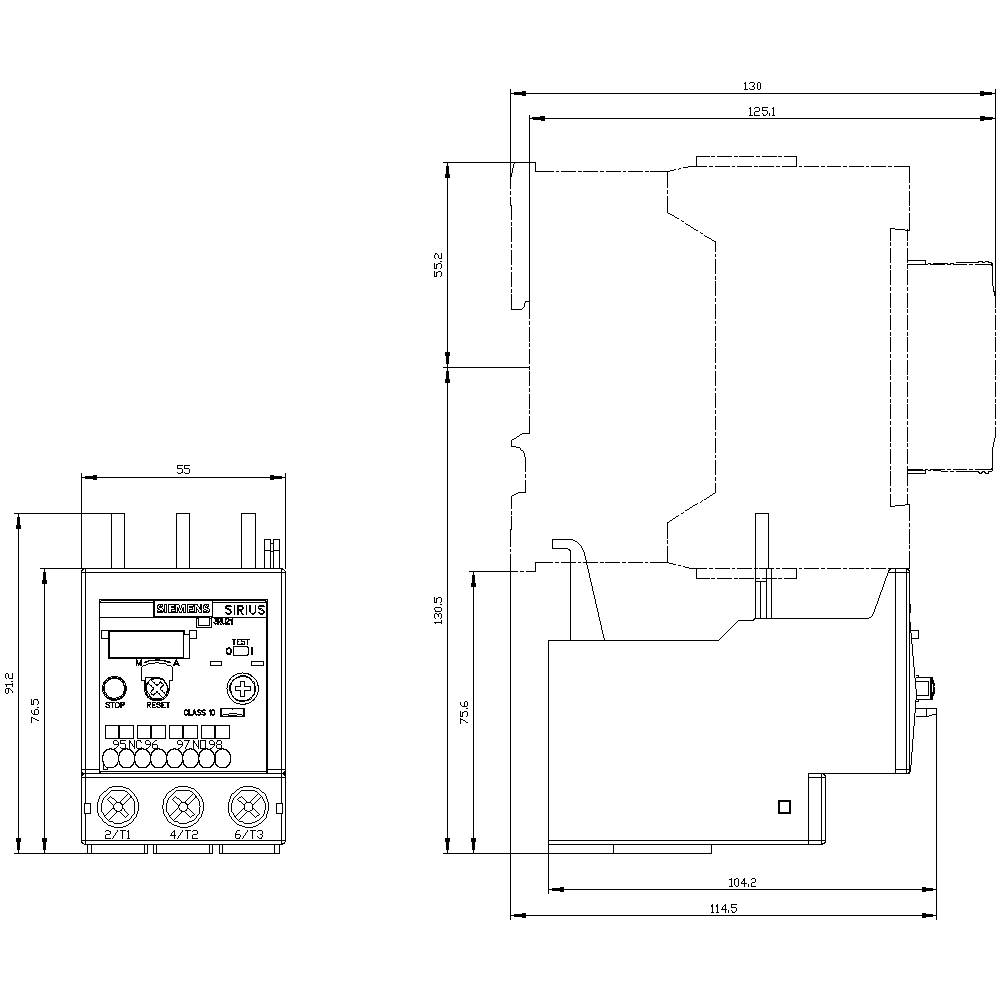

Technische Zeichnung eines elektronischen Geräts mit detaillierten Abmessungen in Millimetern und verschiedenen Ansichten des Designs.

1/5

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Betriebsspannung max.

690 V/AC

Kontaktart

1 Öffner

1 Schließer

Datenblatt (PDF)

Lieferung Do., 22. Okt.

100 Set(s)

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Set(s)

Gesamt

€ 48,88

steuerfreie IGL

€ 7,92

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 14. Okt.

Kostenfreier Versand

€ 83,33

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Befestigungsart: Schützanbau
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hauptkontakte: 2x (18 ... 2), 1x (18 ... 1)
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung: 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / ohne Aderendbearbeitung: 2x (0,5 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / eindrähtig oder mehrdrähtig: 2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 2,5 mm²)
Aufstellungshöhe / bei Höhe über NN / maximal: 2000 m
Ausführung des Sicherungseinsatzes / für Kurzschlussschutz des Hilfsschalters / erforderlich: Sicherung gG: 6 A, flink: 10 A
Auslöseklasse: CLASS 10
Baugröße des Schützes / kombinierbar / firmenspezifisch: S2
Baugröße des Überlastrelais: S2
Berührungsschutz gegen elektrischen Schlag: fingersicher bei senkrechter Berührung von vorn
Betriebsstrom / bei AC-3 / bei 400 V: 8 A
Einbaulage: beliebig
Einstellbarer Ansprechwert Strom / des stromabhängigen Überlastauslösers / Anfangswert: 5,5 A
Einstellbarer Ansprechwert Strom / des stromabhängigen Überlastauslösers / Endwert: 8 A
Isolationsspannung / bei Verschmutzungsgrad 3: 690 V/AC
Stoßspannungsfestigkeit: 6000 V
Anordnung des elektrischen Anschlusses / für Hauptstromkreis: oben und unten
Anzahl der Schließer / für Hilfskontakte / Anmerkung: für die Meldung "Ausgelöst"
Anzahl der Öffner / für Hilfskontakte / Anmerkung: für die Abschaltung des Schützes
Anzugsdrehmoment / für Hauptkontakte / bei Schraubanschluss / maximal: 4,5 Nm
Ausführung der Anzeige / für Schaltzustand: Schieber
Ausführung des Gewindes / der Anschlussschraube / für Hauptkontakte: M6
Ausführung des Hilfsschalters: integriert
Ausführung des Leitungsschutzschalters / für Kurzschlussschutz des Hilfsschalters / erforderlich: 6A (Ik kleiner gleich 0,5 kA; U kleiner gleich 260V)
Ausführung des Schraubendreherschaftes: Durchmesser 5 ... 6 mm
Ausführung des Überlastauslösers: thermisch
Betriebsfrequenz: 50 - 60 Hz
Größe der Schraubendreherspitze: Pozidriv Gr. 2
Maximal zulässige Spannung für sichere Trennung / in Netzen mit geerdetem Sternpunkt / zwischen Hilfs- und Hilfsstromkreis: 415 V
Maximal zulässige Spannung für sichere Trennung / in Netzen mit nicht geerdetem Sternpunkt / zwischen Hilfs- und Hilfsstromkreis: 415 V
Produktbestandteil / Ausgelöstmelder: ja
Produktbestandteil / Hilfsschalter: ja
Produktbestandteil / RESET-Taster: ja
Produktbestandteil / STOP-Taster: ja
Produktfunktion / Autoreset: ja
Produktfunktion / Phasenausfallerkennung: ja
Produktfunktion / Überlastschutz: ja
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand: 7,5 W
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 2,5 W
Volllaststrom (FLA) / für 3-phasigen Drehstrommotor / bei 600 V: 8 A
Wiederbereitschaftszeit / nach Überlastauslösung / bei Automatik-Reset / typisch: 10 min
Wiederbereitschaftszeit / nach Überlastauslösung / bei Fern-Reset: 10 min
Wiederbereitschaftszeit / nach Überlastauslösung / bei Hand-Reset: 10 min

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2136-1HD0

Funktionen: Überlast

Betriebsspannung: 690 V/AC

Betriebsspannung max.: 690 V/AC

Betriebsspannungsbereich: 690 V/AC (max)

Besonderheiten: mit Hilfskontakt

Kontaktart: 1 Öffner
1 Schließer

Schaltspannung (max.): 690 V/AC

Anschluss: Schrauben
Federzuganschluss

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

: IP00
IP20

Breite: 55 mm

Höhe: 90 mm

Tiefe: 105 mm

Abm.: (B x H x T) 55 x 90 x 105 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2863489 Siemens Überlastrelais 690 V/AC 1 Öffner, 1 Schließer 1 St. 3RU2136-1HD0 Überlast

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2863489 Siemens Überlastrelais 690 V/AC 1 Öffner, 1 Schließer 1 St. 3RU2136-1HD0 Überlast

Beschreibung

Überlastrelais 5,5...8 A thermisch für Motorschutz Baugröße S2 CLASS 10 Schützanbau Hauptstromkreis:Schraubanschl. Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
