Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2136-4RB0 Überlast kaufen

Elektrischer Schutzschalter von Siemens mit Knöpfen für Start und Stopp, Anschlüssen und Beschriftung 'SIRIUS'.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Ebenen elektrischer Hardware, einschließlich Schaltrelais, Verdrahtung und Sicherungen.

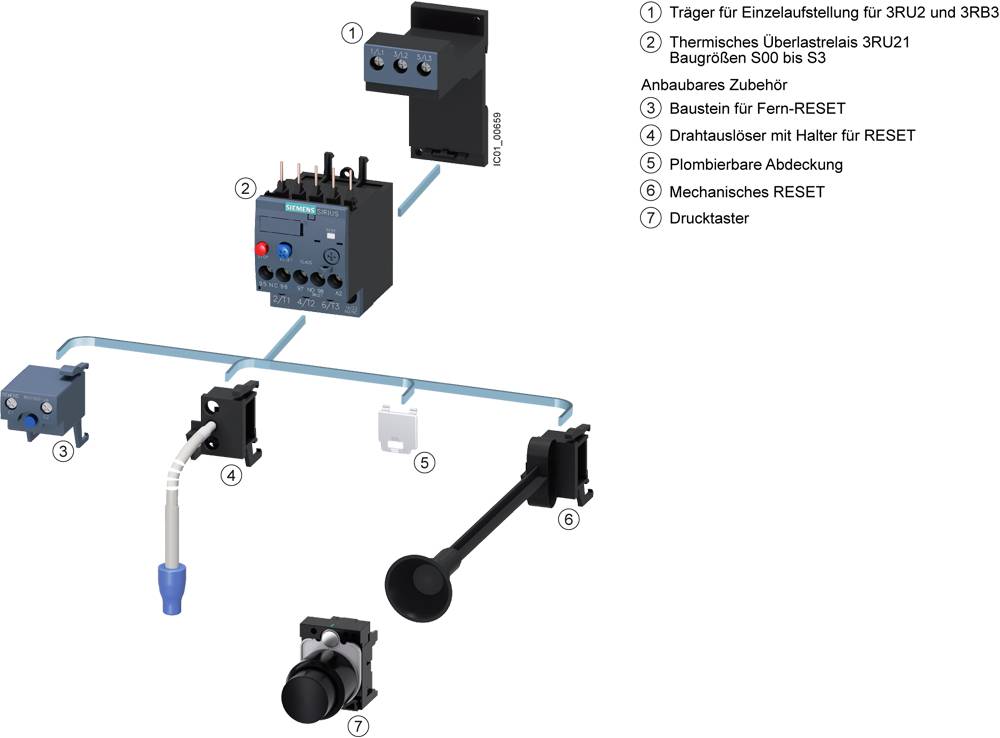

'Illustration zeigt ein elektrisches Schaltgerät mit Zubehör: thermischer Auslöser, mechanisches RESET, Drucktaster und mehr.'

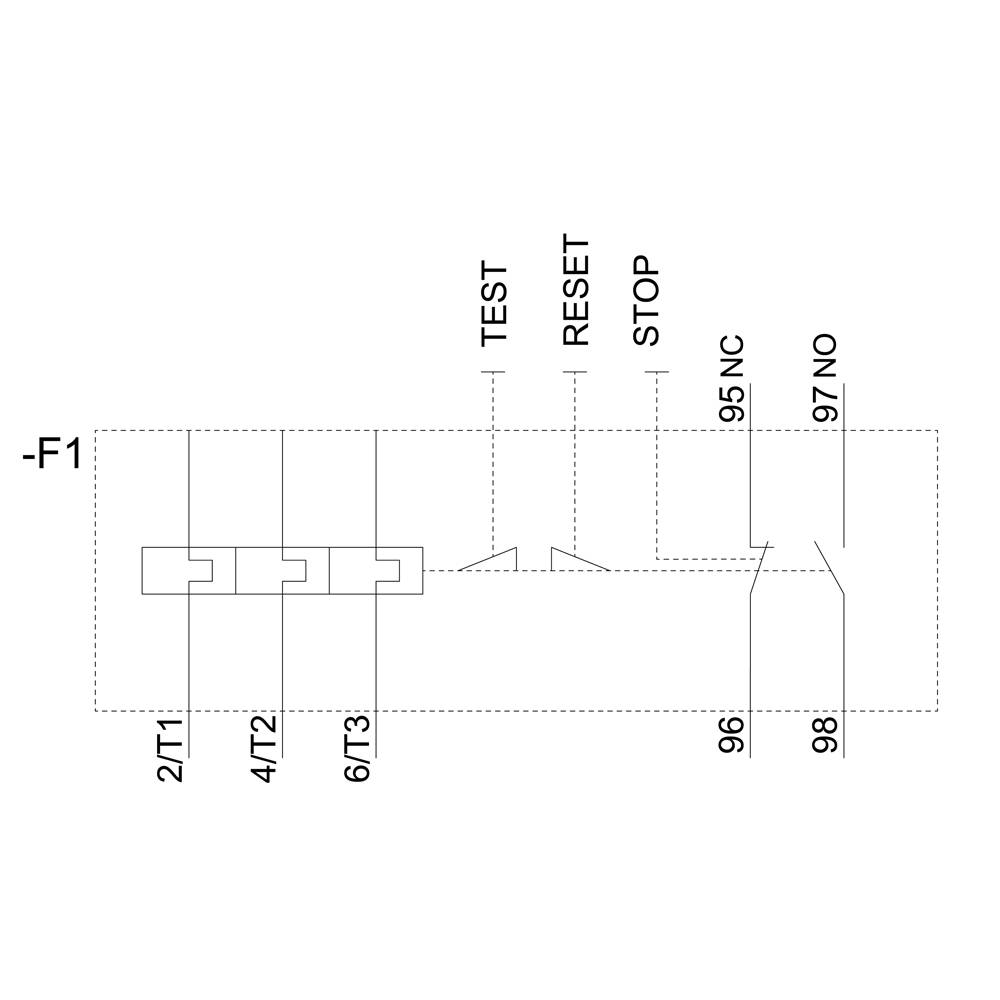

'Schaltplan zeigt Schalttafel mit Tasten für TEST, RESET und STOP. Anschlüsse: 2/T1, 4/T2, 6/T3, 95 NC, 96, 97 NO, 98.'

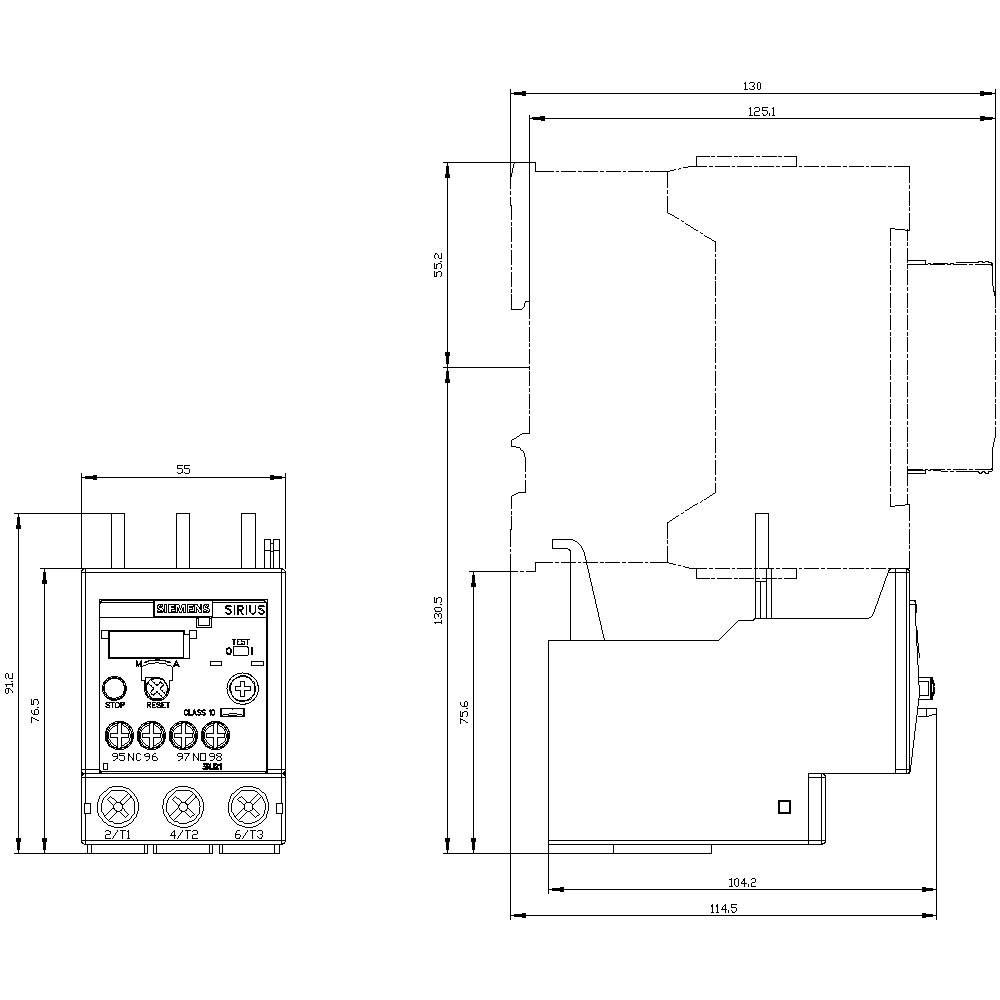

Technische Zeichnung eines SIRIUS Gerätes mit Abmessungen in Millimetern. Zeigt Vorder- und Seitenansicht mit detaillierten Maßangaben.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Betriebsspannung max.

690 V/AC

Kontaktart

1 Schließer

1 Öffner

Schaltspannung (max.)

690 V/AC

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 102,27

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 25. Sept.

Kostenfreier Versand

€ 162,49

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 70-80A für Motorschutz, Class 10, Schützanbau

Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Thermorelais,Überlastauslöser,Überlastrelais

Technische Daten

Baugröße des Überlastrelais: S2
Befestigungsart: Schützanbau
Verlustleistung: 14 W
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6000 V
Polzahl für Hauptstromkreis: 3
Betriebsstrom: 80 A

Produkt-Art: Überlastrelais

Typ: 3RU2136-4RB0

Funktionen: Überlast

Betriebsspannung: 690 V/AC

Betriebsspannung max.: 690 V/AC

Betriebsspannungsbereich: 690 V/AC (max)

Kontaktart: 1 Schließer
1 Öffner

Schaltspannung (max.): 690 V/AC

Max. Schaltleistung: 14 W

Anschluss: Schrauben

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

: IP20

Breite: 55 mm

Höhe: 90 mm

Tiefe: 105 mm

Abm.: (B x H x T) 55 x 90 x 105 mm

Inhalt: 1 St.

RoHS-konform: Ja

Baugröße: S2

Einstellbereich Strom (max.): 80 A

Einstellbereich Strom (min.): 70 A

: Direktanbau

: 1

: 1

: 0

: CLASS 10 A

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431098 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2136-4RB0 Überlast

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431098 Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2136-4RB0 Überlast

Beschreibung

Überlastrelais 70...80 A thermisch für Motorschutz Baugröße S2, CLASS 10A Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
