Sonel MIC-10k1 Isolationsmessgerät kalibriert (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ kaufen

Messgerät mit Bildschirm zeigt Widerstand 'Riso: 762Ω'. Umgeben von Bedienelementen, Anschlüssen und Drehreglern. Hauptanzeige zentral.

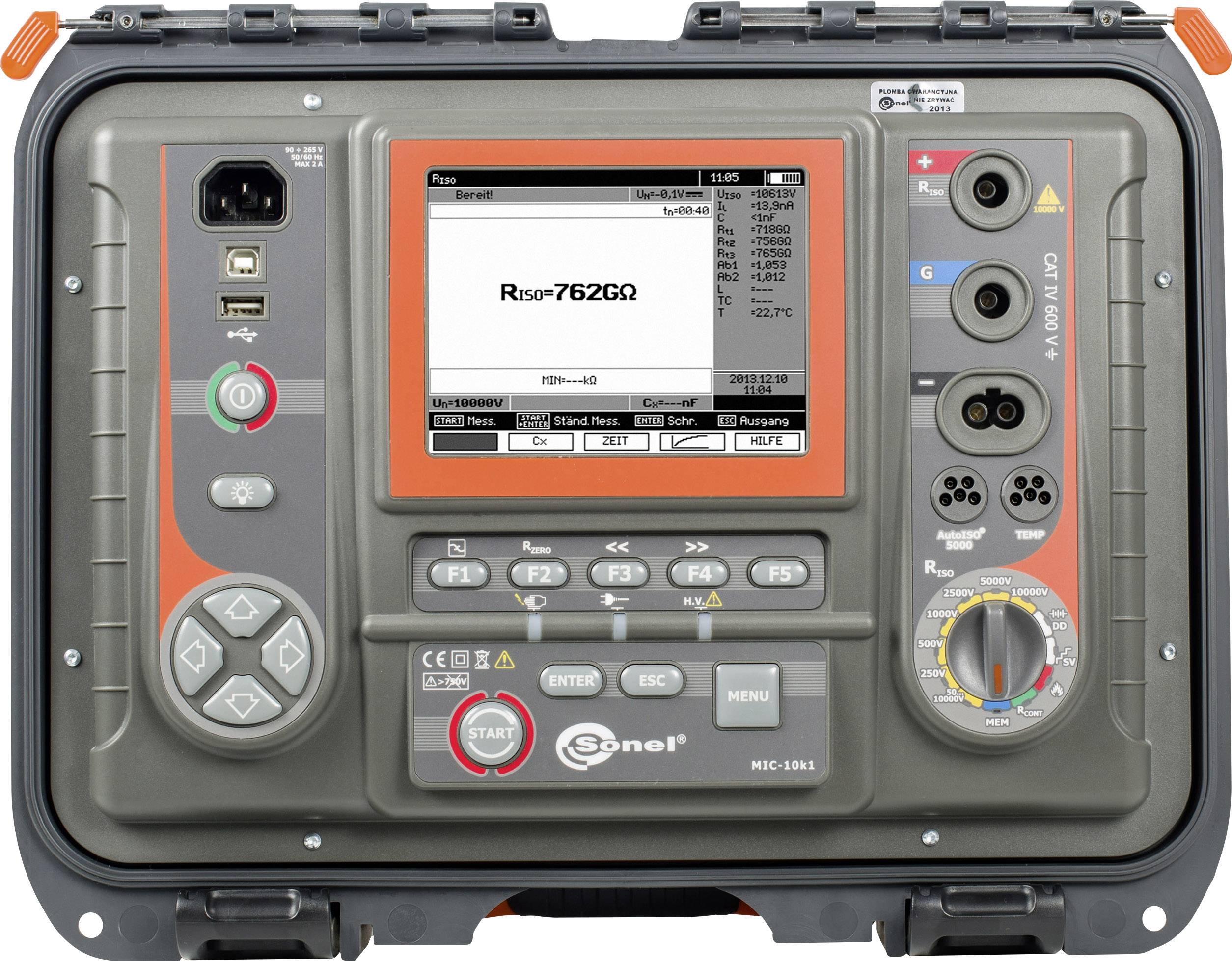

Ein digitales Messgerät zur Messung elektrischer Widerstände mit einem Display, Tasten zur Steuerung und verschiedenen Anschlüssen.

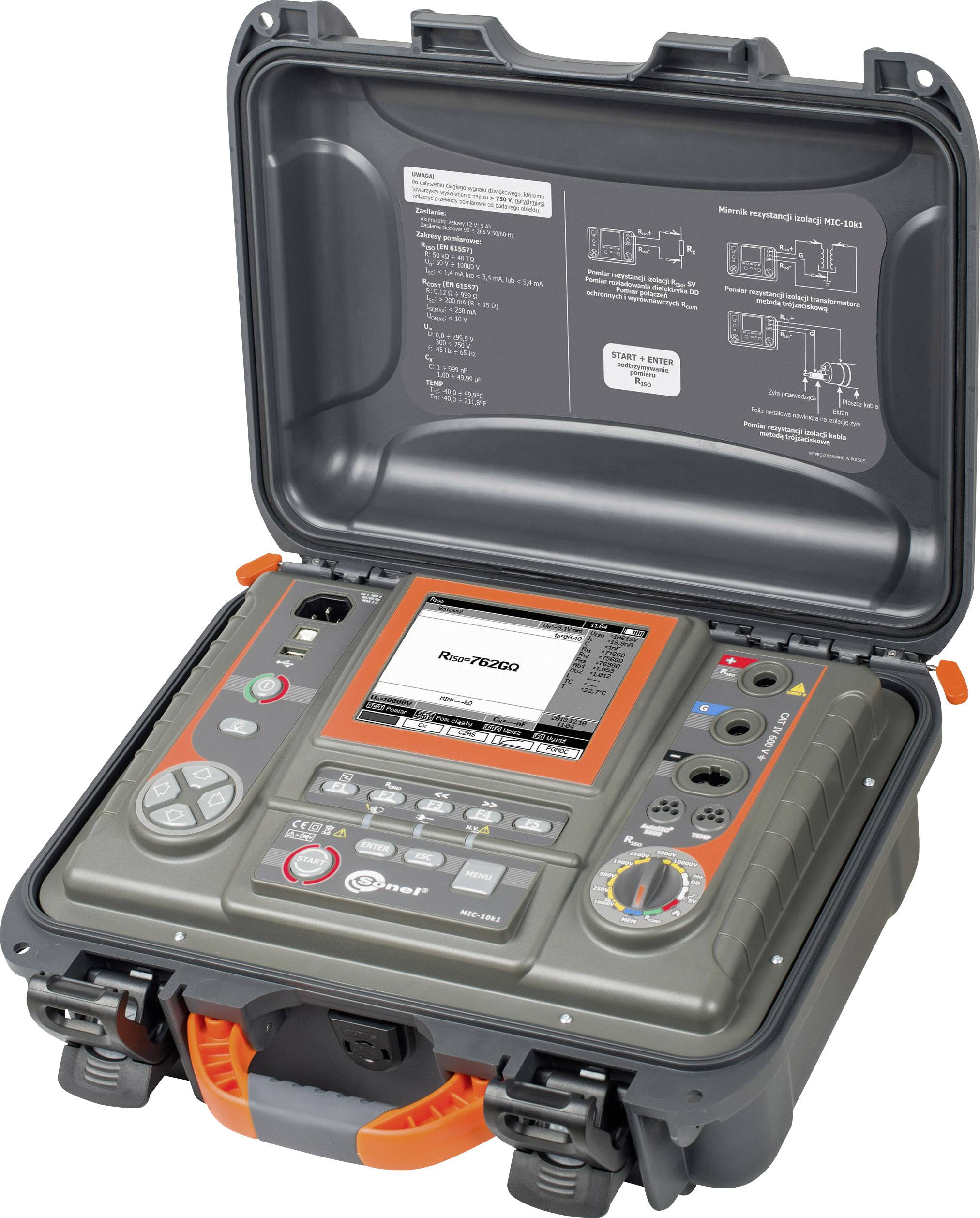

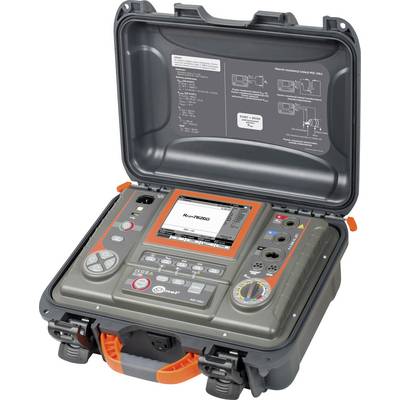

Ein tragbares Messgerät mit offenen Schutzdeckel, zeigt einen Bildschirm und verschiedene Bedienelemente für elektrische Prüfungen.

1/3

Unser Service für Sie

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 3.154,17 / Stück)

€ 3.154,17

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Isolationsmessgerät MIC-10k1

50...10000 V Prüfspannung für Messbereich bis 40 TΩ
Prüfspannung einstellbar in 10 V Schritten (50...1000V) und 25 V Schritten (1...10kV)
Automatische Entladung des Prüflings nach der Messung
Zeitintervallmessungen mit akustischer 5 Sek.- Signalisierung
3 Testzeiten zur Ermittlung des Absorptionskoeffizienten
Ermittlung des Polarisationsindex (PI) und des dielektrischen Absorptionsverhältnis (DAR)
Prüfmethode (SV)
Index d. dielektrischen Entladung (DD)
Fehlerortung durch Brenn-Methode
Echzeitanzeige der akt. Prüfspannung
Einstellbarer Prüfstrom (1,2mA, 3mA, 5mA)
2- u. 3-Leiter Messung
Grenzwerteinstellung für Isolationsmessung und Durchgangsmessung (≥200mA)
Kriechstrommessung
Prüfleitung bis 20m erhältlich
Schutzeinrichtung gegen Spannungsführende Teile
Prüfung von mehradrigen Kabeln mit AutoISO-5000 Adapter
Digitale Filterfunktion in Prüfumgebung mit großen Störungen
AC/DC Messung 0...750V
Anzeige von Graphen während d. Messung
Adapter
Kapazitätsmessung
Temperaturmessung
Bluetooth
5,6" LCD Display
Integriertes Schenllladegerät

Technische Daten

Bereich Isolationswiderstand 0...999 kΩ: Auflösung: 1 kΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 1,00...9,99 MΩ: Auflösung: 0,01 MΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 10,0..99,9 MΩ: Auflösung: 0,1 MΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 100...999 MΩ: Auflösung: 1 MΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 1,00...9,99 GΩ: Auflösung: 0,01 GΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 10,0...99,9 GΩ: Auflösung: 0,1 GΩ, Genauigkeit: ±(3% v.M. + 10 Digits); Bereich Isolationswiderstand 100...999 GΩ: Auflösung: 1 GΩ, Genauigkeit: ±(3,5% v.M. + 10 Digits); Bereich Isolationswiderstand 1,00...9,99 TΩ: Auflösung: 0,01 TΩ, Genauigkeit: ±(7,5% v.M. + 10 Digits); Bereich Isolationswiderstand 10...40 TΩ: Auflösung: 0,1 TΩ, Genauigkeit: ±(12,5% v.M. + 10 Digits); Bereich Isolationsspannung 50V: 200 GΩ (AutoISO-5000 Adapt.: 20 GΩ); Bereich Isolationsspannung 100V: 400 GΩ (AutoISO-5000 Adapt.: 40 GΩ); Bereich Isolationsspannung 250V: 1,00 TΩ (AutoISO-5000 Adapt.: 100 GΩ); Bereich Isolationsspannung 500 V: 2,00 TΩ (AutoISO-5000 Adapt.: 200 GΩ); Bereich Isolationsspannung 1000V: 4,00 TΩ (AutoISO-5000 Adapt.: 400 GΩ); Bereich Isolationsspannung 2500 V: 10,00 TΩ (AutoISO-5000 Adapt.: 400 GΩ); Bereich Isolationsspannung 5000 V: 20,0 TΩ (AutoISO-5000 Adapt.: 400 GΩ); Bereich Isolationsspannung 10000 V: 40 TΩ; Stufentest Uiso 50...1000 V: 10 V Schritt; Stufentest Uiso 1000...5000 V: 25 V Schritt; Stufentest Uiso 5000...10000 V: 25 V Schritt; Bereich AC/DC Messung: 0,0..29,9 V, Auflösung: 0,1 V, Genauigkeit: ±(2% v.M. + 20 Digits); Bereich AC/DC Messung: 30..299,9 V, Auflösung: 0,1 V, Genauigkeit: ±(2% v.M. + 6 Digits); Bereich AC/DC Messung: 300..750 V, Auflösung: 1 V, Genauigkeit: ±(2% v.M. + 2 Digits); Frequenzbereich: 45...65 Hz; Prüfstrom Durchgangsmessung: ±200mA; Bereich Durchgangsmessung 0,00...19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Durchgangsmessung 20,0...199,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Durchgangsmessung 200...999 Ω: Auflösung: 1 Ω, Genauigkeit: ±(4% v.M. + 3 Digits); Bereich Kapazitätsmessung 0...999 nF: Auflösung: 1 nF, Genauigkeit: ±(5% v.M. + 5 Digits); Bereich Kapazitätsmessung 1,00...49,99 µF: Auflösung: 0,01 µF, Genauigkeit: ±(5% v.M. + 5 Digits); Bereich Temperaturmessung: -40,0...99,9 °C, Auflösung: 1 °C, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Temperaturmessung: -40,0...211 °F, Auflösung: 1 °F, Genauigkeit: ±(3% v.M. + 16 Digits)

Produkt-Art: Isolationsmessgerät

Prüfspannung: 50 V
100 V
250 V
500 V
1000 V
2500 V
5000 V
10000 V

Messfunktion: Isolationswiderstand

: ISO

Abm.: (L x B x H) 30 x 20 x 43 cm

Gewicht: 9.92 kg

Anzeige-Art: digital

Isolationswiderstand (max.): 40 TΩ

Messkategorie: CAT III 1000 V
CAT IV 600 V

Breite: 20 cm

Höhe: 43 cm

Länge: 30 cm

Dokumente & Downloads

Datenblatt

Datenblatt 1427985 Sonel MIC-10k1 Isolationsmessgerät kalibriert (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1427985 Sonel MIC-10k1 Isolationsmessgerät kalibriert (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

Information

Information 1427985 Sonel MIC-10k1 Isolationsmessgerät kalibriert (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

Beschreibung

Das neue MIC-10k1 von Sonel aus der Reihe der 10 kV Isolationsprüfgeräte, jetzt mit erweiterten Messfunktionen. Es können Widerstände bis 40 Terra Ohm bei 10 kV Prüfspannung nach EN 61557-2 gemessen werden. Selbst bei hochfrequenten Störungen werden absolut präzise Messergebnisse erzielt. Durch die neue "Brenn-Funktion" kann nun auch eine Ortung der Fehlerstelle durchgeführt werden. Alle Parameter zur diagnostischen Isolationsmessung wie PI, DAR, DD, Stufentest (SV), Kapazitätsmessung sowie Riso, RPE und Temperaturmessung können durchgeführt werden. Diese Messverläufe können sofort graphisch am Display dargestellt werden oder per Bluetooth an die PC-Analyse Software übertragen werden.

Ausführung

Robuster IP 67 Hartschalenkoffer
CAT III 1000 V
CAT IV 600V
Prüfleitung bis 20m
Krokodilklemmen u. Prüfspitzen zum Abtasten
Temperatursonde
Netzleitung
Akku
USB-Kabel
Software Sonel Reader
Messungen nach EN 61557

Lieferumfang

Leitung 11 kV, 3 m, (CAT IV 1000 V), mit Bananenbuchsen, blau
Leitung 11 kV, 3 m, geschirmt, (CAT IV 1000 V), mit Bananenbuchsen, schwarz
Leitung 11 kV, 3 m, (CAT IV 1000 V), mit Bananenbuchsen, rot
Krokodilklemme blau 11 kV 32 A
Krokodilklemme schwarz 11 kV 32 A
Krokodilklemme rot 11 kV 32 A
USB-Leitung
Netzleitung 230 V
Tasche
Kalibrierzertifikat, ausgestellt von einem akkreditierten Labor (MIC-10k1, MIC-10s1)
Kalibrierzertifikat (MIC-5050, MIC-05s1).
