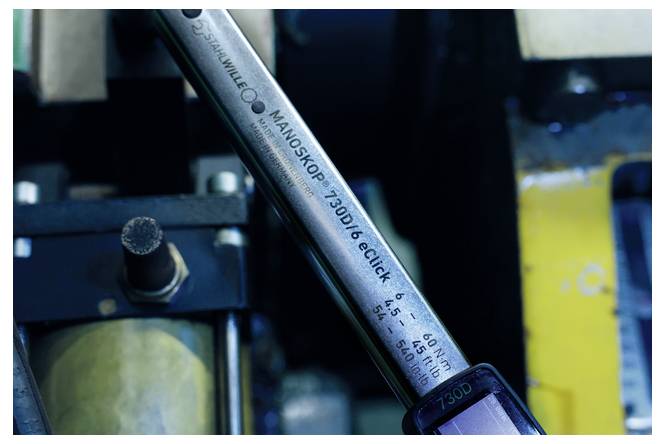

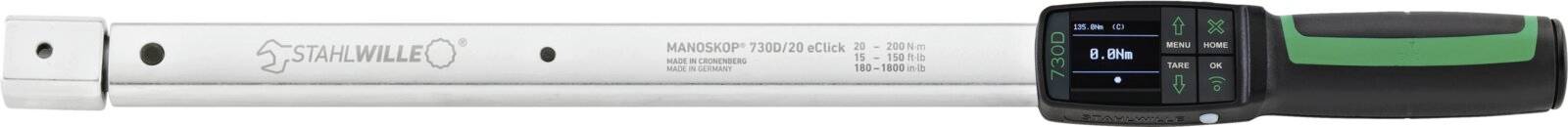

Stahlwille MANOSKOP® 730D/20 eClick 96501420 Drehmomentschlüssel kalibriert (ISO) 14 x 18 mm 20 - 200 Nm

Perfekter Einstieg
Das MANOSKOP® 730D eClick ist der ideale Einstieg in die Welt der digitalen Drehmomentschlüssel. Es bietet alle wesentlichen Funktionen für eine prozesssichere Drehmomentverschraubung – bewusst fokussiert, ohne Komplexität. Das Bedienkonzept ist nahezu selbsterklärend. Alle Eingaben für den nächsten Schraubenanzug erfolgen direkt am Werkzeug über leicht zugängliche Tasten und das Display.

e-Click Technologie

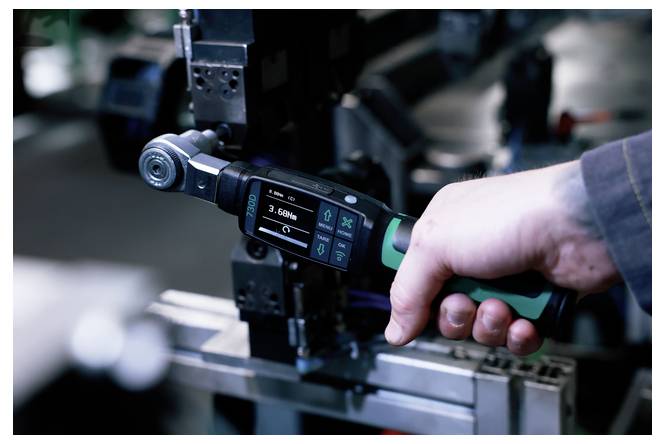

Das MANOSKOP® 730D eClick vereint das Beste aus zwei Welten: die digitale Genauigkeit moderner Elektronik und das vertraute, mechanische Feedback, das jede Anwendung für den Werker spürbar macht. Das aktuelle Drehmoment wird während des gesamten Schraubprozesses digital und in Echtzeit angezeigt. Ist der Sollwert erreicht, löst der Drehmomentschlüssel nicht nur mit einem optischen Signal, sondern auch mit einem deutlich hör- und spürbaren „Click“ aus.

Das Plus an Sicherheit

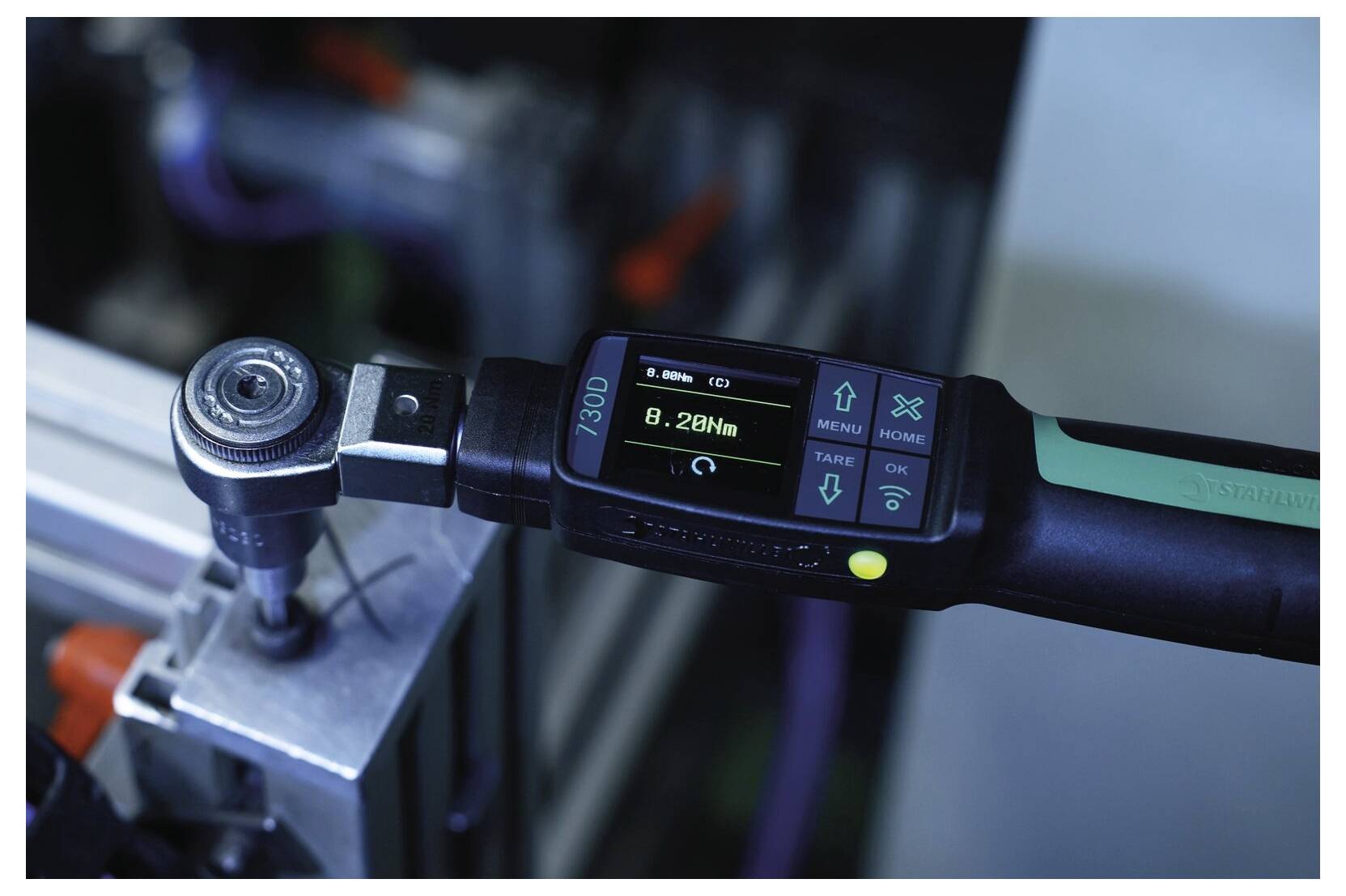

Dank des OLED-Digitaldisplays lässt sich das eingegebene Auslösedrehmoment aus jedem Blickwinkel ohne Parallaxeeffekt ablesen. Bei Verwendung unterschiedlicher Einsteckwerkzeuge unterstützt die integrierte Stichmaßkorrektur, indem nach Eingabe des abweichenden Stichmaßes der richtige Einstellwert automatisch berechnet und so Berechnungsfehler verhindert werden. Auch falsche Greifpositionen korrigiert der Drehmomentschlüssel dank automatischer Hebelarmkompensation selbsttätig.

Lückenlose Dokumentation
Das MANOSKOP® 730D eClick ist voll dokumentationsfähig. Der Drehmomentschlüssel speichert die Daten von bis zu 2.500 Schraubvorgängen inklusive Datum und Zeitstempel. Mit der Software SensoMaster lassen sich die Daten auslesen, speichern und weiterverarbeiten. So ist die Qualität von Verschraubungen jederzeit nachvollziehbar und eine belastbare Grundlage zur Absicherung bei Reklamationen und möglichen Regressansprüchen gegeben.

Auch für schwierige Anwendungsbereiche

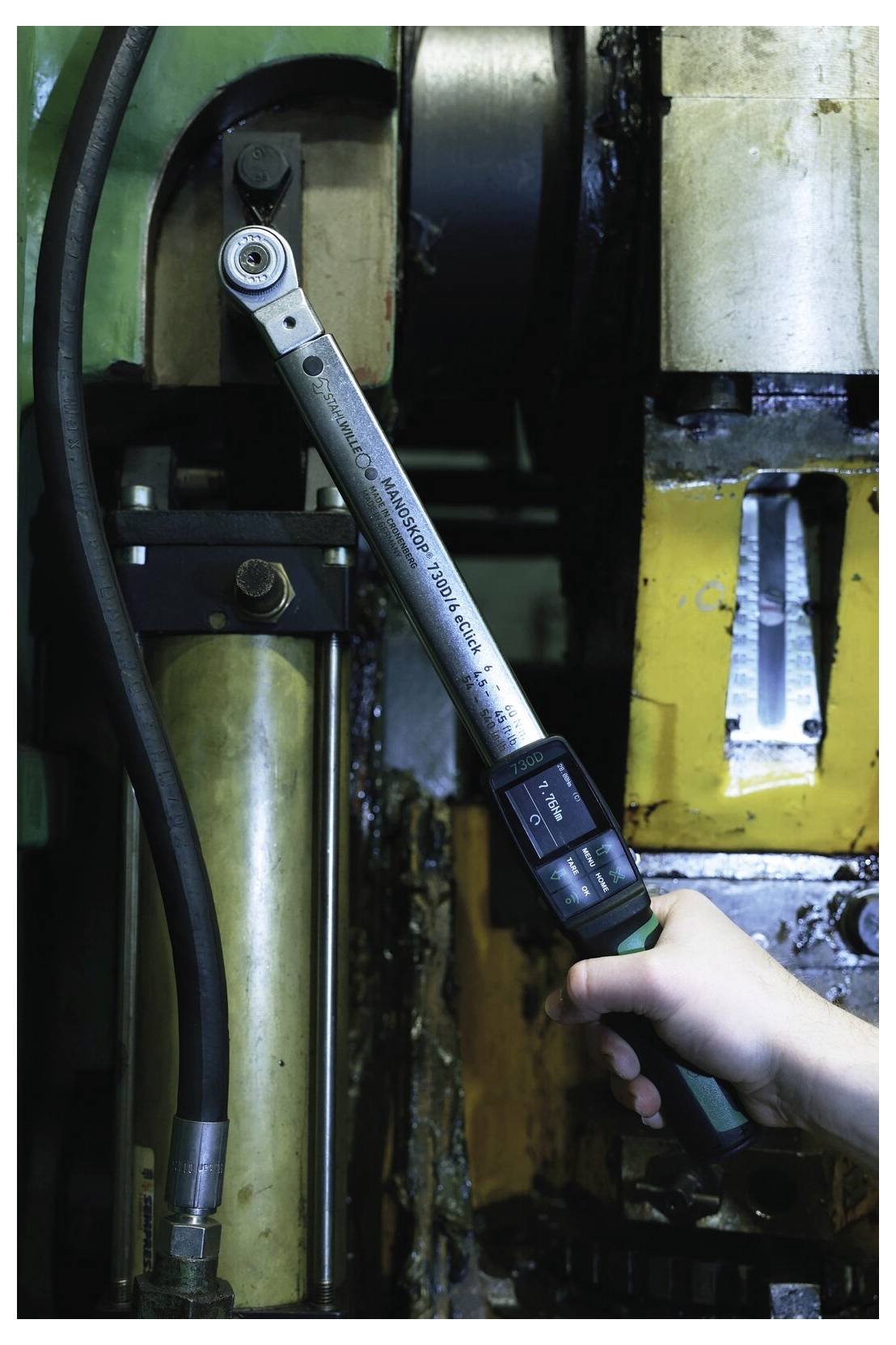

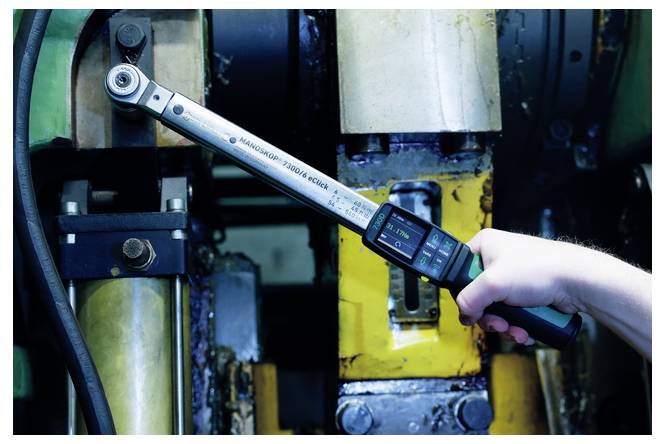

Die elektromechanischen eClick Drehmomentschlüssel von STAHLWILLE sind ideal für Anwendungsbereiche geeignet, in denen rein elektronische Drehmomentschlüssel an die Grenzen ihrer Signalgebung stoßen - etwa beim Arbeiten über Kopf oder wenn das Display nicht abgelesen werden kann. Auch in lauten, lebhaften und sehr hellen Umgebungen, die die Wahrnehmung von Vibrationen oder optischen und akustischen Signalen erschweren, zeigen eClick Drehmomentschlüssel dem Werker durch das patentierte haptische Feedback das Erreichen des Zielwertes an.

Zukunftsfähige Lösung
Falls die Anforderungen wachsen: Bei Bedarf kann die Messmethode Drehwinkel freigeschaltet werden. So erweitert sich das Einsatzspektrum des 730D eClick – ohne in zusätzliches Werkzeug investieren zu müssen.

Eigenschaften:
· eClick - elektromechanische Auslösung
· Akustisches, haptisches und optisches Auslösesignal
· Mit Aufnahme für austauschbare Einsteckwerkzeuge
· Drehmomentmessung, optional freischaltbare Drehwinkelmessung
· Hochauflösendes farbiges OLED-Display und seitliche Signalleuchten
· Optische Evaluierung des Schraubfalls: Gelbes Licht (Vorwarnschwelle erreicht), grünes Licht (im Zielbereich), rotes Licht (Messwert außerhalb des Toleranzbereichs)
· Frei konfigurierbare Menüstruktur
· Schnellverstellung und Direkteinstellung des Sollwertes
· Bajonettverschluss für Batterie/Akku
· Optional: Li-Ionen-Akku Nr. 7195-2 und Ladegerät Nr. 7160
· 3 Funktionsmodi: auslösend (patentierte elektromechanische Auslösung), Peak Hold (anzeigender Betrieb mit Spitzenwertanzeige) und Track (anzeigender Betrieb mit Istwert-Anzeige)

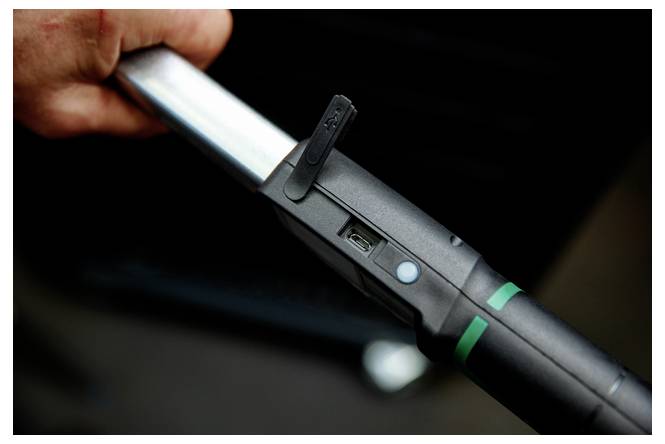

· Micro-USB Schnittstelle für den Datenaustausch
· Optionales Bluetooth Low Energy-Modul (5.2) oder WLAN-Modul
· QuickRelease-Sicherheitsverriegelung - Wechselsystem für Einsteckwerkzeuge
· Datenspeicherung von bis zu 2.500 Schraubvorgängen inkl. Datum und Zeitstempel
· Verschiedene Toleranzgrenzen je nach Schraubfall einstellbar

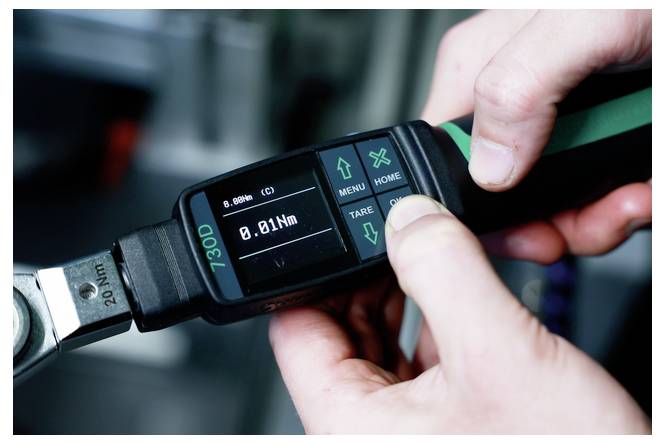

· Schnelle und präzise Einstellung über Tastatur
· Kein unbeabsichtigtes Verstellen durch passwortgeschützte Tastensperre
· Akustisches und optisches Signal warnt vor einer Überlastung des Drehmomentschlüssels sowie einer Zwangsauslösung im Rechtsanzug
· Automatischer Hinweis auf den nächsten Kalibriertermin, frei konfigurierbar nach Zeit und/oder Belastungsanzahl
· Vollautomatisches Kalibrieren und Justieren mit der perfectControl® Kalibrier- und Justieranlage Nr. 7794-2 (Drehmoment) oder 7794-3 (Drehmoment und Drehwinkel) zur Reduzierung von Fehlereinflussfaktoren
· Maßeinheiten: Nm, ft lb, in lb
· Automatische Stichmaßkorrektur: Möglichkeit zur Eingabe eines abweichenden Stichmaßes zur Sicherstellung des gewünschten Zielwerts
· Nach Entlastung sofort wieder funktionsbereit
· Für einen kontrollierten Linksanzug - im auslösenden Modus muss das Einsteckwerkzeug gedreht werden
· Drehmoment- und Drehwinkel-Anzeigen gleichzeitig sichtbar
· Sichere Handhabung durch ergonomisch geformten 2-Komponenten-Griff (resistent gegen die gängigsten Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol)
· 2 Zertifikate beigefügt (Drehmoment auslösend gemäß DIN EN ISO 6789-2:2017, Drehwinkel in Anlehnung der VDI/VDE 2648-2)
· Im stabilen Kunststoffkasten
· Eingetragenes Design, patentiert
· Lieferung mit Software SensoMaster, USB-Kabel, 4 Micro-Batterien AAA/LR03, 1,5 V
· Anzeigeauflösung Drehmoment ≤ 60 Nm: 0,01 Nm; > 60 Nm: 0,1 Nm
· Anzeigeabweichung Drehmoment ± 2 %, ± 1 digit
· Anzeigeauflösung Drehwinkel 0,1° (nach Upgrade)
· Anzeigeabweichung Drehwinkel ±1°, ±1 digit bis 100°, >100° mindestens 1%, ± 1 digit (nach Upgrade)
