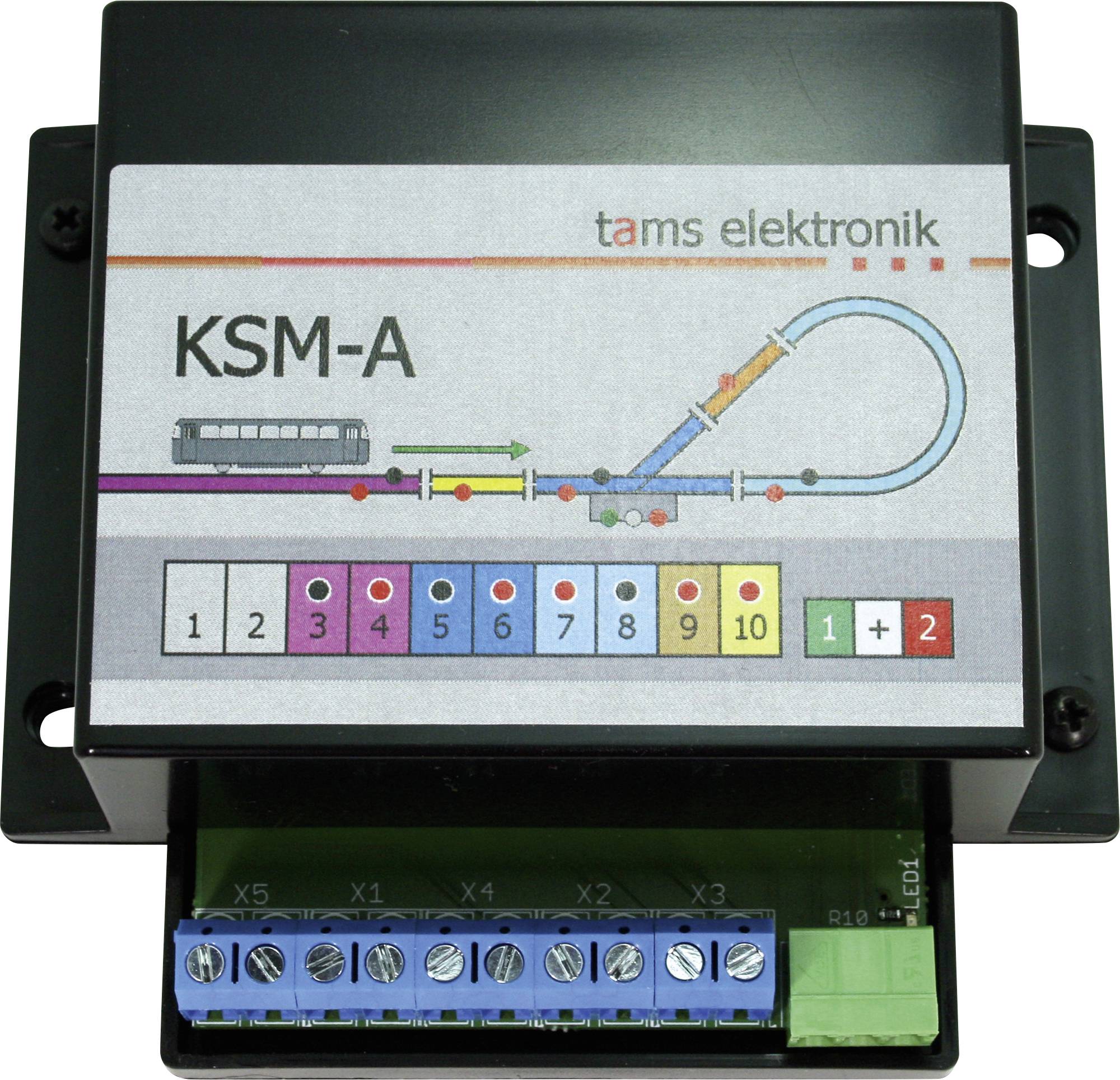

TAMS Elektronik 51-06107-01 KSM-A Kehrschleifensteuerung Zubehör
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 56,66
3
2% = € 1,18
€ 55,48
5
3% = € 1,65
€ 55,01
10
3% = € 1,96
€ 54,70
25
4% = € 2,20
€ 54,46
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 56,66 / Stück)
€ 56,66
zzgl. MwSt.
Nur noch 5 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Ausgang: 1 für den Anschluss von Signalen und/oder Weichen
- Elektrische Eigenschaften
- - Versorgungsspannung: Wechselspannungs-Trafo oder Gleichspannungs-Netzteil. Es kann der Festpspannungsteil des Fahrtrafos für die Versorgung der Anlage verwendet werden.
- - Stromaufnahme: max. 80 mA (ohne angeschlossene Verbraucher)
- - maximaler Strom an den Schienenanschlüssen: innerhalb der Kehrschleife: 2 A Dauer | 3 A Spitze (maximal 5 Sekunden)
- Abmessungen der Platine: ca. 74 x 82 mm
- Abmessungen einschl. Gehäuse: ca. 100 x 90 x 35 mm
- Produkt-Art
Kehrschleifensteuerung
- Modellausführung
Zubehör
- Länge
100 mm
- Breite
90 mm
- Höhe
35 mm
- Abm.
(L x B x H) 100 x 90 x 35 mm
- Altersklasse
ab 15 Jahre
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3775679 TAMS Elektronik 51-06107-01 KSM-A Kehrschleifensteuerung Zubehör
Beschreibung
Funktion
- Steuerung des kurzschlussfreien Betriebs der Kehrschleife in einer analogen Gleichstromanlage.
- Automatische Schaltung der Weiche für die Ein- und Ausfahrt und der Polarität der Schienen. Geeignet für die Verwendung von Weichen mit Doppelspulenantrieb oder motorischen Weichen.
- Sicherheitsabschnitt zwischen Kehrschleife und übriger Anlage.
- LED-Anzeige der aktuellen Stellung (bereit zur Einfahrt in die Kehrschleife / Ausfahrt aus der Kehrschleife).
- Steuerung des kurzschlussfreien Betriebs der Kehrschleife in einer analogen Gleichstromanlage.
- Automatische Schaltung der Weiche für die Ein- und Ausfahrt und der Polarität der Schienen. Geeignet für die Verwendung von Weichen mit Doppelspulenantrieb oder motorischen Weichen.
- Sicherheitsabschnitt zwischen Kehrschleife und übriger Anlage.
- LED-Anzeige der aktuellen Stellung (bereit zur Einfahrt in die Kehrschleife / Ausfahrt aus der Kehrschleife).
Lieferumfang
- 1x Kehrschleifenmodul KSM-A, , Ausführung: Fertig-Gerät im Gehäuse
- 1x Jumper zur Einstellung der Schaltzeit der angeschlossenen Weiche
- 1x 3-polige Anschlussklemme für den Anschluss der Weiche
