Tektronix MSO44B 4-BW-1000 Digital-Oszilloskop 1000 MHz 4-Kanal 12 Bit Digital-Speicher (DSO) 1 St. kaufen

Ein Oszilloskop mit mehreren Messkurven und Datenlisten auf dem Display, einschließlich Spannung gegen Zeit. Bedienknöpfe rechts.

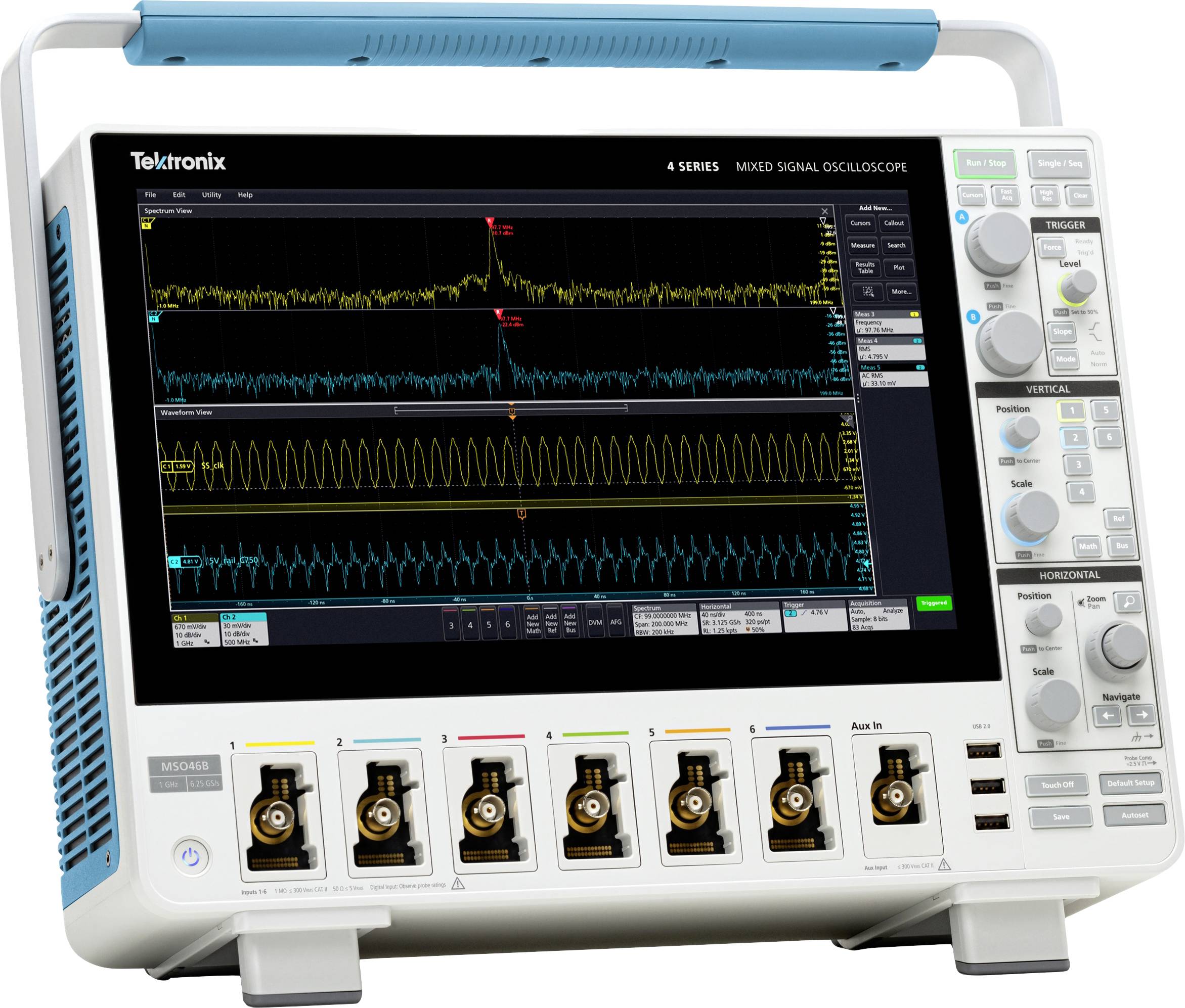

Oszilloskop mit digitaler Anzeige komplexer Signale auf dem Bildschirm; blauer Korpus, mehrere Bedienelemente und Anschlüsse.

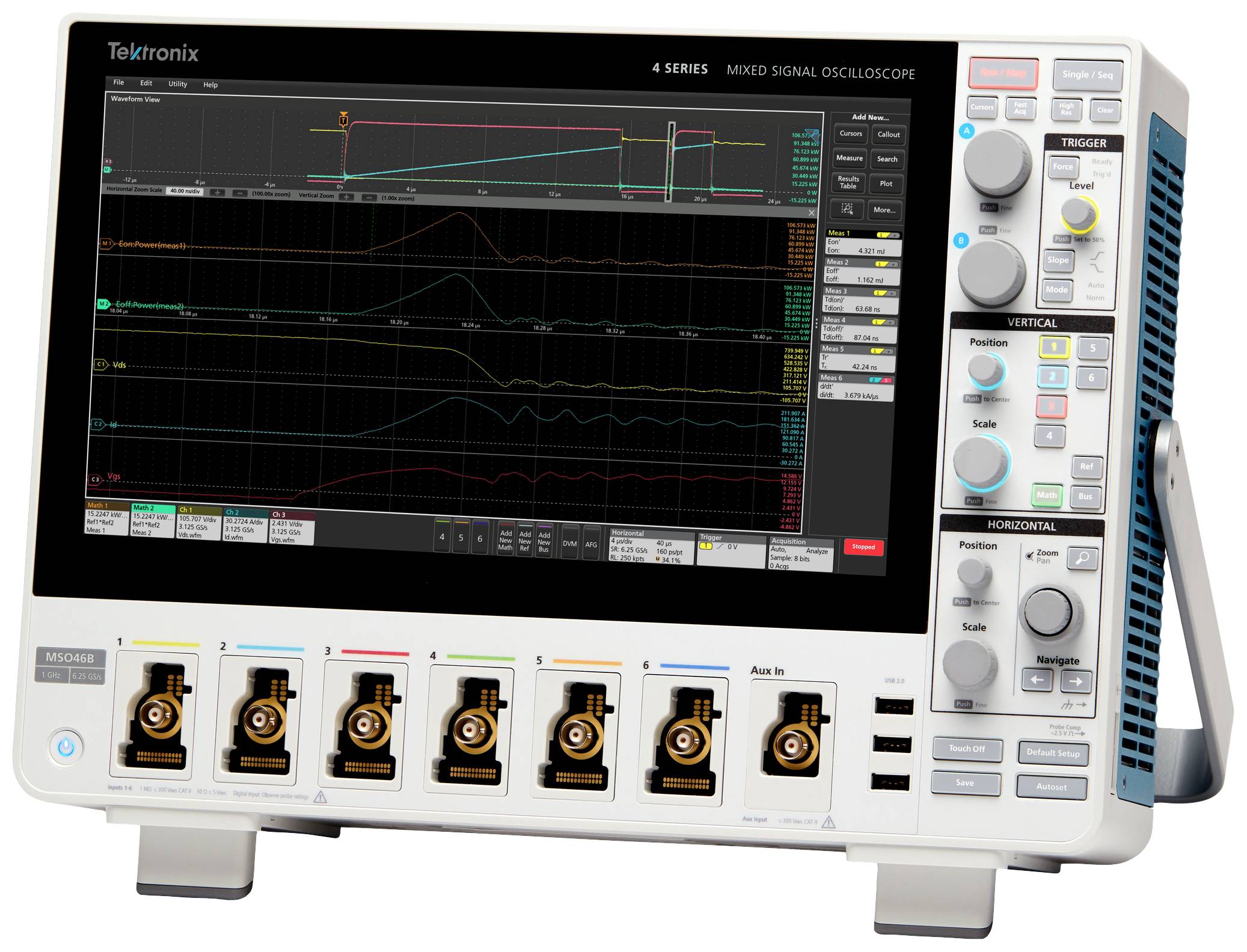

Oszilloskop mit großem Bildschirm zeigt mehrere elektronische Wellensignale und Messparameter an. Steuerungsknöpfe rechts.

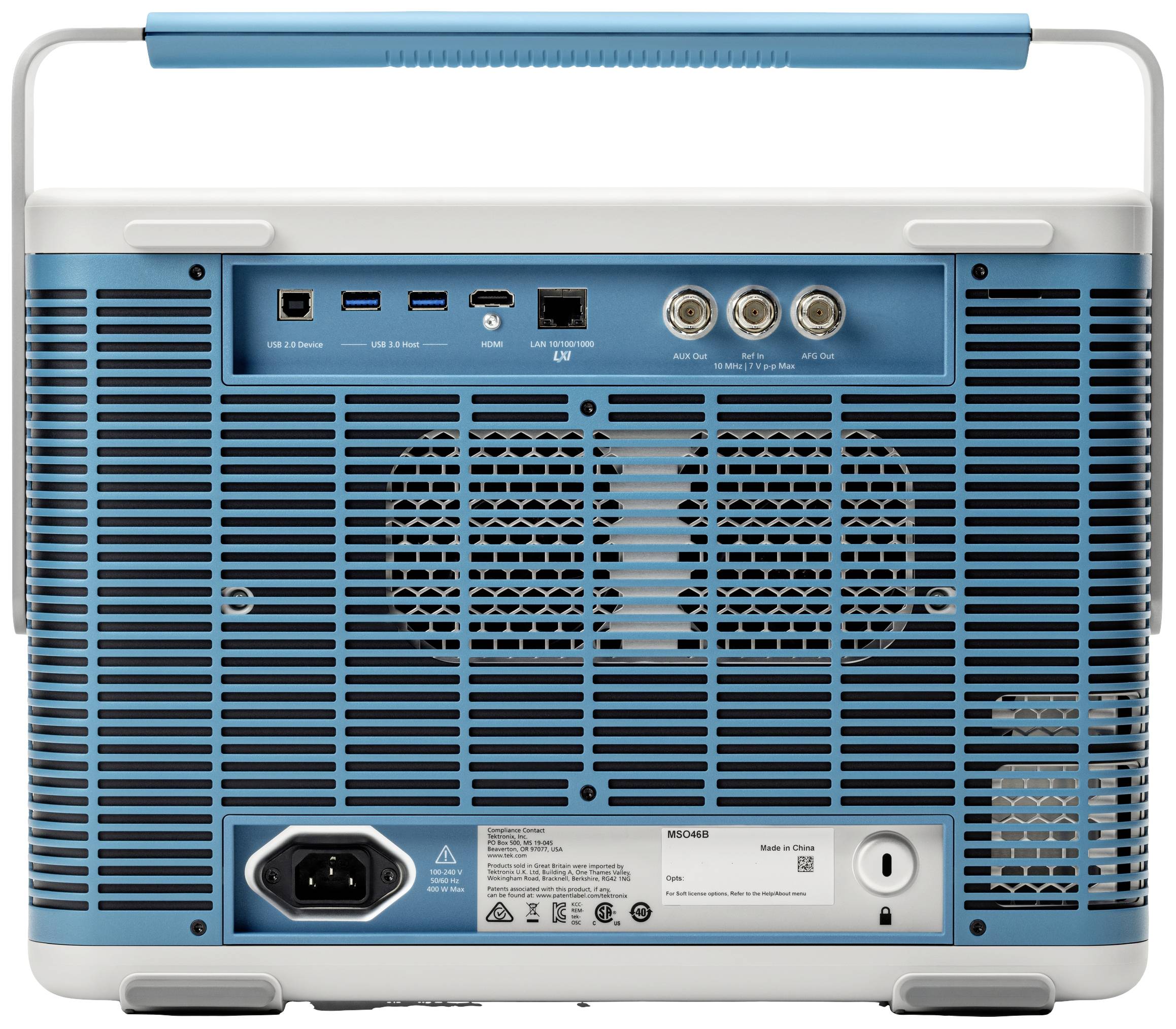

Rückseite eines blauen Geräts mit verschiedenen Anschlüssen: USB, LAN, Antennenanschlüsse und Stromanschluss, im Fokus der Technik.

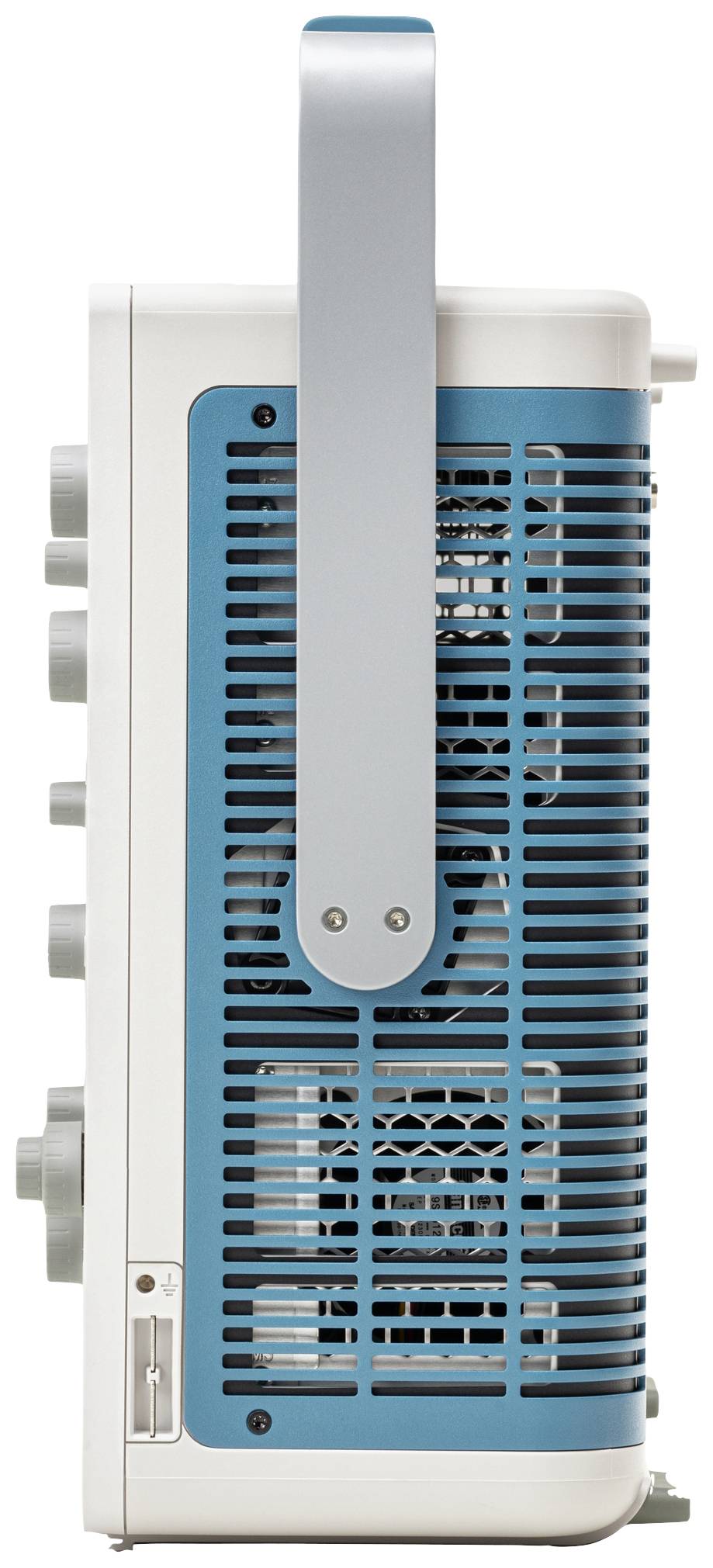

Tragbares Radio in Seitenansicht. Es hat eine blaue Entlüftung und einen silbernen Griff. Knöpfe an der Seite sind sichtbar.

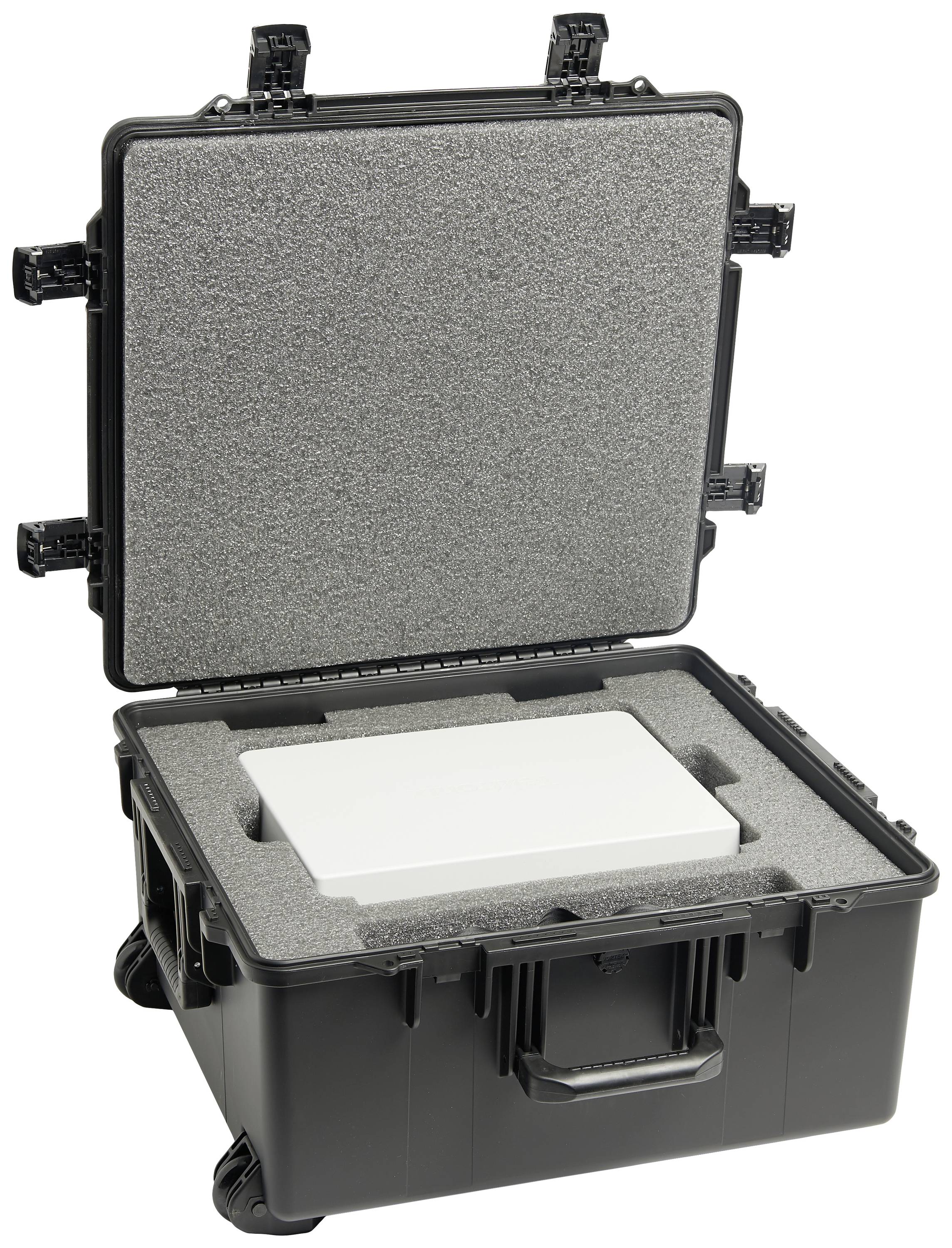

Schwarzer Schutzkoffer mit Schaumstoffeinlage, offen, zeigt verpacktes rechteckiges Gerät, bereit für Transport oder Lagerung.

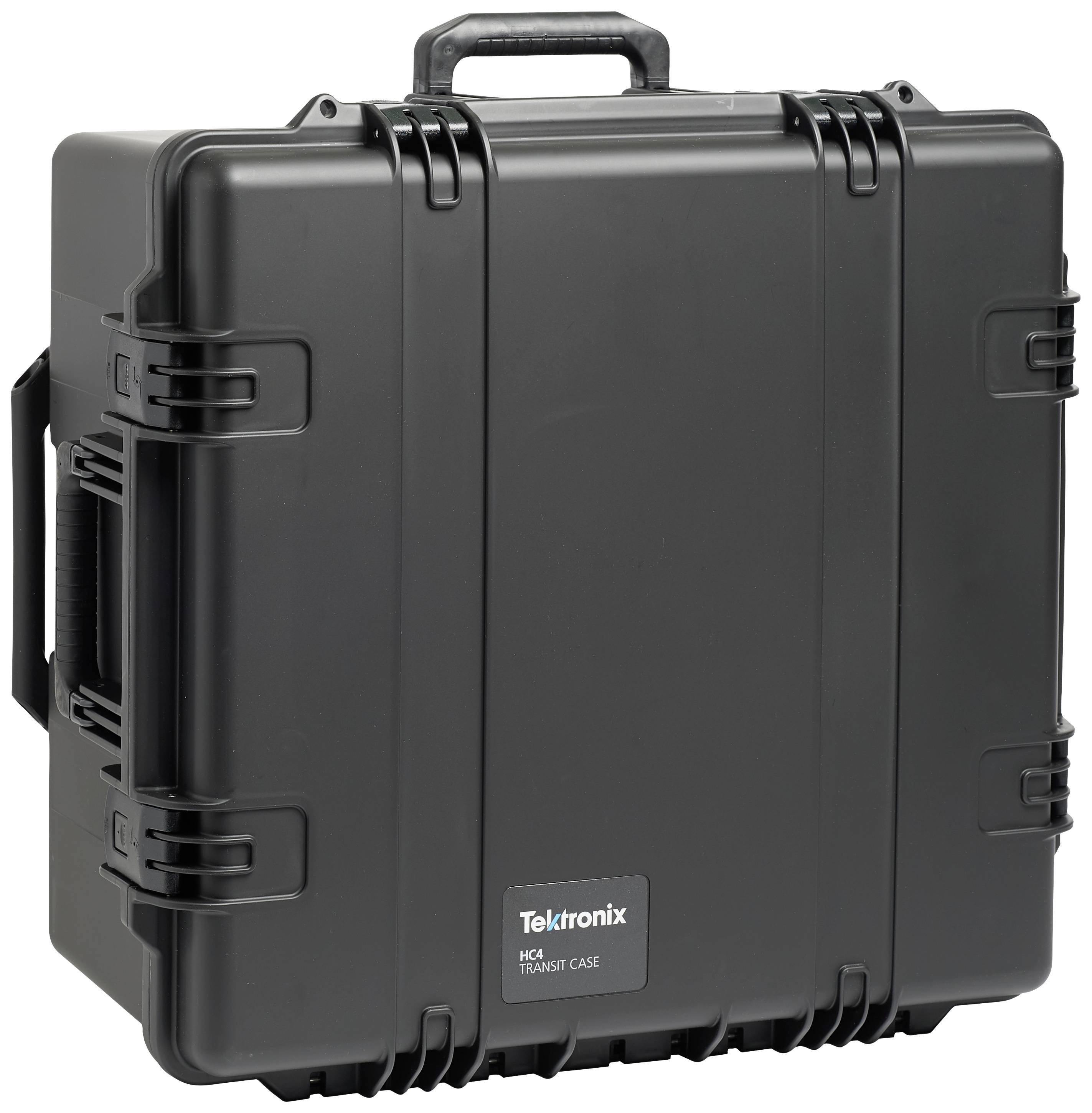

Schwarzer Hartschalenkoffer mit Griff, markiert mit 'Tektronix HCA Transit Case', geeignet für sicheren Transport empfindlicher Geräte.

1/8

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 27.829,17 / Stück)

€ 27.829,17

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Mixed-Signal-Oszilloskop Serie 4B

1000 MHz
Anzahl analoge Eingänge max. 4

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 1000 MHz

Auflösung: 12 Bit

Bildschirm-Größe: 13.3 Zoll

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC/AC

Eingangsspannung: 5 - 300 V

Abm.: (L x B x H) 155 x 405 x 249 mm

Gewicht: 7.3 kg

Anzahl digitale Eingänge max.: 8

Display: 1920 x 1080

Breite: 405 mm

Höhe: 249 mm

Länge: 155 mm

Schnittstellen: USB
LAN
HDMI

Typ: MSO44B 4-BW-1000

Dokumente & Downloads

Datenblatt

Datenblatt 2997008 Tektronix MSO44B 4-BW-1000 Digital-Oszilloskop 1000 MHz 4-Kanal 12 Bit Digital-Speicher (DSO) 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2997008 Tektronix MSO44B 4-BW-1000 Digital-Oszilloskop 1000 MHz 4-Kanal 12 Bit Digital-Speicher (DSO) 1 St.

Beschreibung

Das MSO Serie 4 B setzt einen neuen Maßstab bei Leistung, Analysefunktionen und Anwendererfahrung insgesamt für Labor-Oszilloskope -- ideal zur Fehlersuche und zur Validierung integrierter Systeme und Leistungswandler. Die zweite Generation dieses Geräts integriert eine neue Verarbeitungsplattform, die seine Ansprechfähigkeit mehr als verdoppelt und Messungen sowie Datentransfer erheblich beschleunigt, bei vollständiger Unterstützung von Fernsteuerung und -betrieb. Modelle sind mit 4 FlexChannel®-Eingängen für hohe Sichtbarkeit in Designs erhältlich. Hochauflösende 12-Bit-Abtastung liefert präzise Messungen auf einem neuen 13,3-Zoll-HD-Display mit höherem Kontrast. Zudem erleichtert synchronisierte Mehrkanal-Spektrumanalyse die Ermittlung von Geräuschquellen und HF-Messungen. Diese außerordentliche Messleistung ist mit einer intuitiven, preisgekrönten Benutzeroberfläche kombiniert. Dies erleichtert schnelle und genaue Ergebnisse.

Eingangskanäle
4 FlexChannel®-Eingänge
Jeder FlexChannel liefert:
- Ein analoges Signal, das als Signalformansicht dargestellt werden kann, eine Spektrumansicht oder beide gleichzeitig
- Acht digitale Logikeingänge mit Logiktastkopf TLP058

Abtastrate (alle analogen/digitalen Kanäle)
- Echtzeit: 6,25 GS/s

Speichertiefe (alle analogen/digitalen Kanäle)
- 31,25 MPunkte Standard (62,5 MPunkte optionales Upgrade

Signalerfassungsrate
- >500.000 Signale/s

Vertikale Auflösung
- 12 Bit ADC
- Bis zu 16 Bit im Hi-Res-Modus

Standardmäßige Triggerarten
- Signalflanke, Pulsbreite, Runt, Timeout, Fenster, Logik, Setup & Hold, Anstiegszeit/Abfallzeit, Parallel-Bus, Sequenz, visueller Trigger, Video (optional), HF vs. Zeit (optional)
- Hilfstrigger ≤ 300 Veff. (nur Flankentrigger)

Standardanalyse
- Cursor: Signalform, V-Leisten, H-Leisten, V+H-Leisten
- Messungen: 36
- Spektrumansicht: Frequenzdomänenanalyse mit unabhängigen Reglern für Frequenz- und Zeitbereiche
- FastFrame™: segmentierter Speichererfassungsmodus mit einer maximalen Triggerrate > 5.000.000 Signale pro Sekunde
- Plots: Zeittrend, Histogramm und Spektrum
- Math: Arithmetische Basis-Signalberechnung, FFT und erweiterter Mathematik-Editor
- Suche: Suchen nach beliebigen Triggerkriterien
