Teledyne LeCroy T3DSO2104HD Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 12 Mpts 12 Bit Digital-Speicher (DSO) 1 St. kaufen

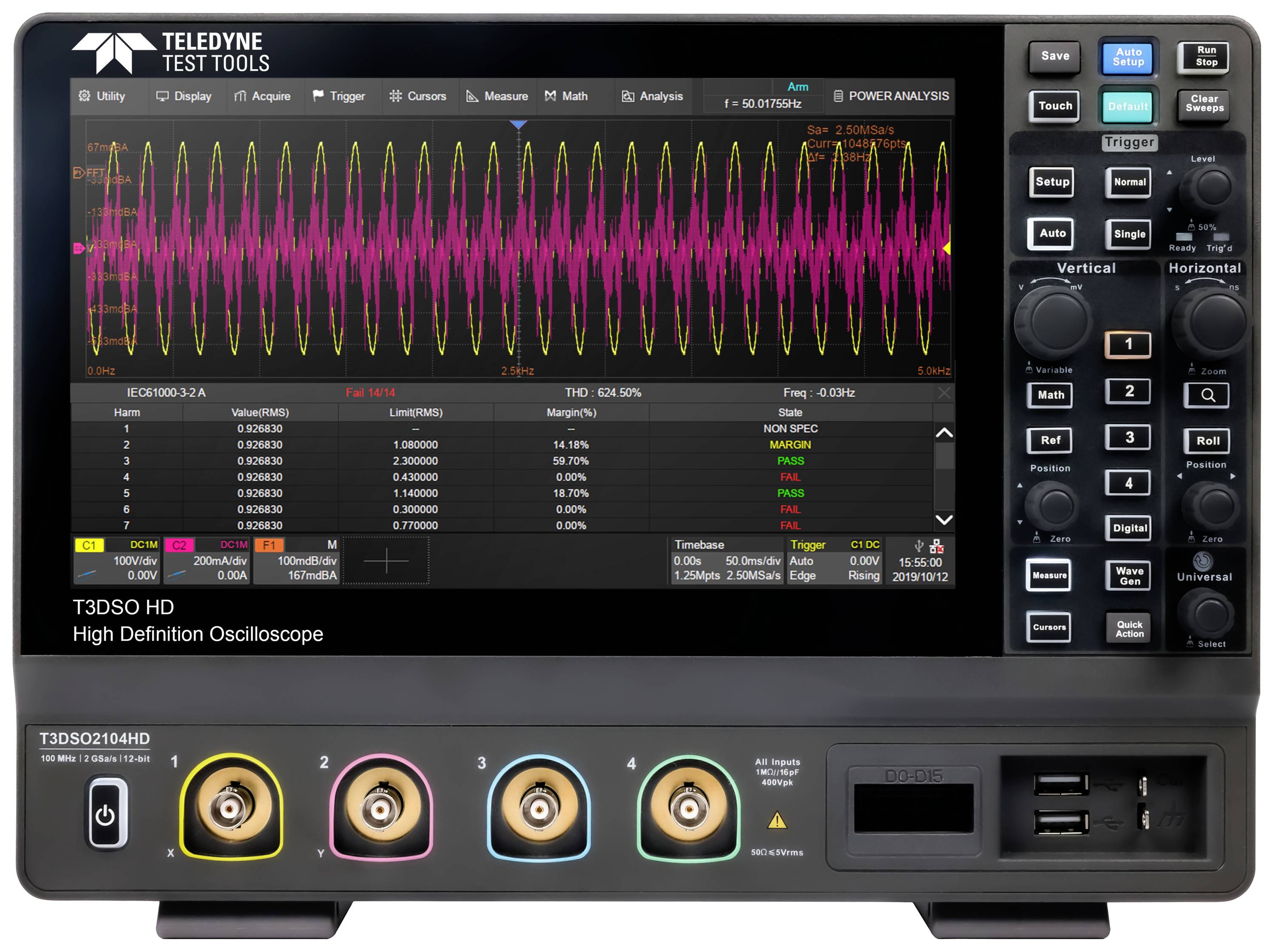

Ein Oszilloskop zeigt eine wellenförmige Kurve auf einem Bildschirm. Darunter sind technische Messdaten wie Frequenz und Amplitude zu sehen.

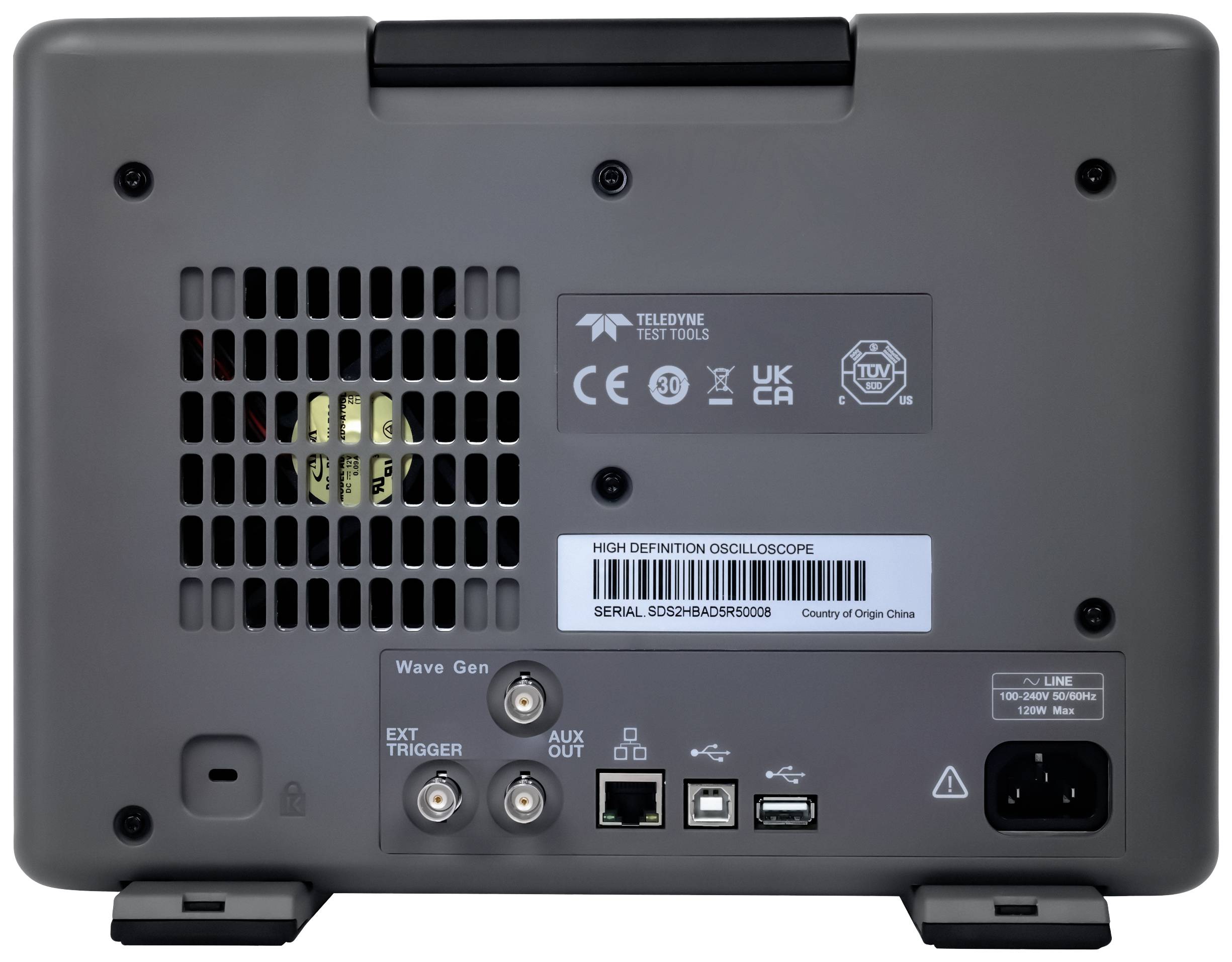

Die Rückseite eines Oszilloskops mit Lüftungsgitter, mehreren Anschlüssen und einem Etikett mit Geräteinformationen und Zertifizierungen.

1/2

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 3.987,50 / Stück)

€ 3.987,50

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Teledyne LeCroy, 100 MHz, 2 GS/s interleaved, 4 CH, 200 Mpts/Ch interleaved, Fully Loaded DSO

100 MHz
Anzahl analoge Eingänge max. 4

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 100 MHz

Samplingrate/Kanal: 1 GSa/s

Anzeige: TFT-LCD 1024 x 600 Pixel

Auflösung: 12 Bit

Bildschirm-Größe: 25.65 cm

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)

Zeitbasis: 1 ns/div – 1000 s/div

Anzahl analoge Eingänge max.: 4

: Werksstandard (mit Zertifikat)

Vertikal-Ablenkung: 2 mV/div bis 100 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC, AC, GND

Eingangsspannung: 230 V

Spannungs-Versorgung (Details): 100-240 VAC 50/60/400 Hz

Abm.: (L x B x H) 317.20 x 149 x 236 mm

Gewicht: 4.1 kg

Display: TFT-LCD 1024 x 600 Pixel

Breite: 149 mm

Höhe: 236 mm

Länge: 317.20 mm

Schnittstellen: USB-Device
USB-Host
LAN

Speichertiefe/Kanal: 12 Mpts

Typ: T3DSO2104HD

Dokumente & Downloads

Datenblatt

Datenblatt 3028000 Teledyne LeCroy T3DSO2104HD Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 12 Mpts 12 Bit Digital-Speicher (DSO) 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3028000 Teledyne LeCroy T3DSO2104HD Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 12 Mpts 12 Bit Digital-Speicher (DSO) 1 St.

Beschreibung

Ein modernes, preiswertes 12-Bit-Oszilloskop, das in den Bandbreiten 100 MHz, 200 MHz und 350 MHz mit jeweils 4 Kanälen erhältlich ist. Jedes Oszilloskop wird standardmäßig mit der gesamten Trigger-/Decoder- und Analysesoftware geliefert. Die Oszilloskope der Serie T3DSO2000HD von Teledyne LeCroy sind allesamt 12-Bit-High-Definition-Oszilloskope. Die Oszilloskope der Serie sind als DSO und MSO konfiguriert, um den Kauf zu erleichtern. Damit steht den Kunden ein umfassendes Analysetool für ihre Design- und Verifikationsanforderungen zur Verfügung.

Ausführung

Modelle mit 100 MHz, 200 MHz und 350 MHz Bandbreite, 12-Bit-ADC, standardmäßig mit sämtlicher Trigger-/Decoder- und Analysesoftware ausgestattet
Maximale Abtastrate von 1 GSa/s
Wellenform-Erfassungsraten von bis zu 100.000 wfm/s
Vertikaler Bereich von 2 mV/div bis 100 V/div
Bis zu 12 Mpts Erfassungsspeicher
Sequenzerfassungsmodus (bis zu 80.000 Segmente)
Funktion zur Aufzeichnung historischer Wellenformen (History) mit bis zu 80.000 Bildern
38 automatische Messparameter
Unterstützt 256-stufige Intensitätsabstufungen und Farbtemperaturanzeigemodi
Intelligenter Trigger: Flanke, Steigung, Impulsbreite, Fenster, Lauf, Intervall, Zeitüberschreitung (Dropout), Muster
Serielle Bus-Triggerung und -Dekodierung (Standard) für IIC-, SPI-, UART-, CAN- und LIN-Protokolle
Video-Trigger/HDTV
