Teledyne LeCroy T3DSO2104HD-MS Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 St. kaufen

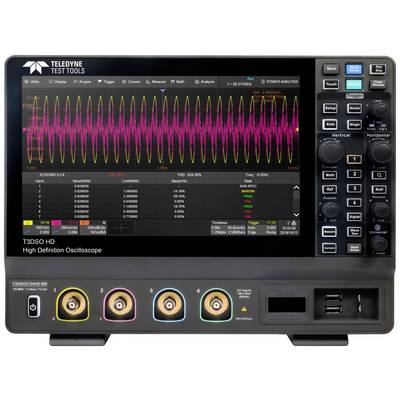

Ein digitales Oszilloskop-Display zeigt eine sinusförmige Welle mit Messwerten. Die Kanäle für Messungen sind unten zu sehen.

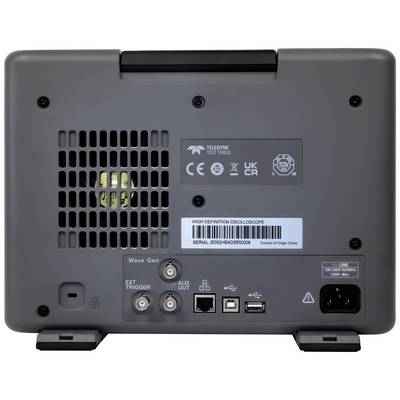

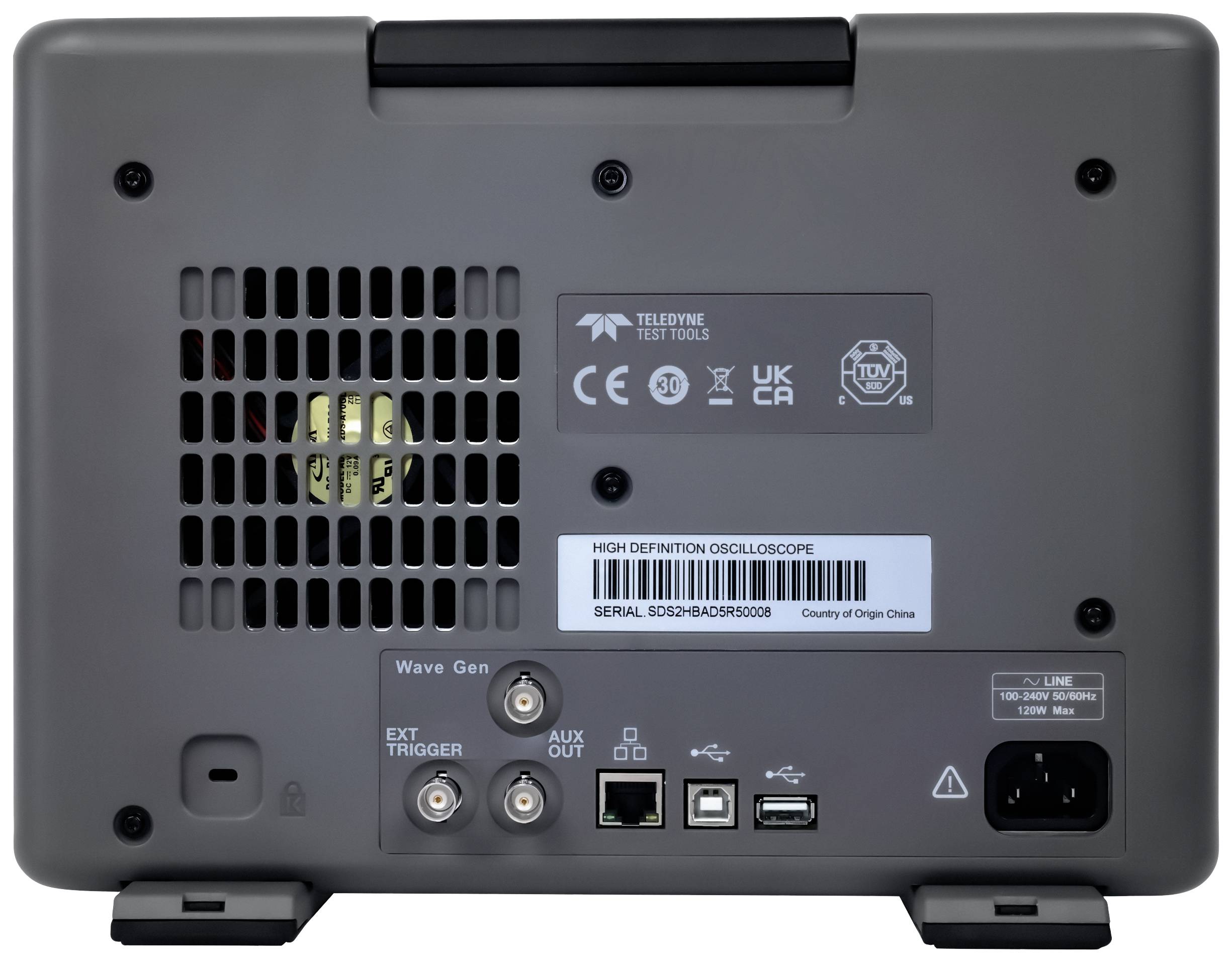

Rückseite eines Oszilloskops mit Lüftungsschlitzen, Anschlüssen für Strom, USB, Ext Trigger und AUX, sowie Seriennummer.

1/2

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 4.207,50 / Stück)

€ 4.207,50

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Teledyne LeCroy, 100 MHz, 2 GS/s interleaved, 4 CH, 16 Dig CH, 200 Mpts/Ch interleaved, Fully Loaded MSO

100 MHz
Anzahl analoge Eingänge max. 4

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 100 MHz

Samplingrate/Kanal: 1 GSa/s

Anzeige: TFT-LCD 1024 x 600 Pixel

Auflösung: 12 Bit

Bildschirm-Größe: 25.65 cm

Oszilloskop-Besonderheiten: Mixed-Signal (MSO)

Zeitbasis: 1 ns/div – 1000 s/div

Anzahl analoge Eingänge max.: 4

: Werksstandard (mit Zertifikat)

Vertikal-Ablenkung: 2 mV/div bis 100 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC, AC, GND

Eingangsspannung: 230 V

Spannungs-Versorgung (Details): 100-240 VAC 50/60/400 Hz

Abm.: (L x B x H) 317.20 x 149 x 236 mm

Gewicht: 4.1 kg

Anzahl digitale Eingänge max.: 16

Display: TFT-LCD 1024 x 600 Pixel

Breite: 149 mm

Höhe: 236 mm

Länge: 317.20 mm

Schnittstellen: USB-Device
USB-Host
LAN

Speichertiefe/Kanal: 12 Mpts

Typ: T3DSO2104HD-MS

Dokumente & Downloads

Datenblatt

Datenblatt 3028003 Teledyne LeCroy T3DSO2104HD-MS Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3028003 Teledyne LeCroy T3DSO2104HD-MS Digital-Oszilloskop 100 MHz 4-Kanal 1 GSa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 St.

Beschreibung

Ein modernes, preiswertes 12-Bit-Oszilloskop, das in den Bandbreiten 100 MHz, 200 MHz und 350 MHz mit jeweils 4 Kanälen erhältlich ist. Konfiguriert als MSO-Einheit. Jedes Oszilloskop wird standardmäßig mit 16 digitalen Kanälen sowie der gesamten Trigger-/Decoder- und Analysesoftware geliefert. Die Oszilloskope der Serie T3DSO2000HD von Teledyne LeCroy sind allesamt 12-Bit-High-Definition-Oszilloskope. Die Oszilloskope der Serie sind als DSO und MSO konfiguriert, um den Kauf zu erleichtern. Damit steht den Kunden ein umfassendes Analysetool für ihre Design- und Verifikationsanforderungen zur Verfügung.

Ausführung

Modelle mit 100 MHz, 200 MHz und 350 MHz Bandbreite, 12-Bit-ADC, standardmäßig mit sämtlicher Trigger-/Decoder- und Analysesoftware ausgestattet
Maximale Abtastrate von 1 GSa/s
Wellenform-Erfassungsraten von bis zu 100.000 wfm/s
Vertikaler Bereich von 2 mV/div bis 100 V/div
Bis zu 12 Mpts Erfassungsspeicher
Sequenzerfassungsmodus (bis zu 80.000 Segmente)
Funktion zur Aufzeichnung historischer Wellenformen (History) mit bis zu 80.000 Bildern
38 automatische Messparameter
Unterstützt 256-stufige Intensitätsabstufungen und Farbtemperaturanzeigemodi
Intelligenter Trigger: Flanke, Steigung, Impulsbreite, Fenster, Lauf, Intervall, Zeitüberschreitung (Dropout), Muster
Serielle Bus-Triggerung und -Dekodierung (Standard) für IIC-, SPI-, UART-, CAN- und LIN-Protokolle
Video-Trigger/HDTV
