Teledyne LeCroy T3DSO2354HD-MS Digital-Oszilloskop 350 MHz 4-Kanal 1 GSa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 St. kaufen

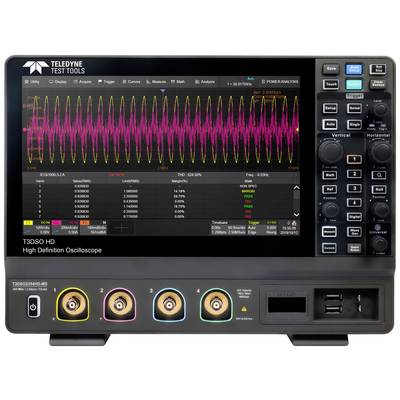

Ein digitales Oszilloskop mit einem Display, das eine Sinuskurve in rosa zeigt. Neben dem Diagramm sind Messwerte und Einstellungen sichtbar.

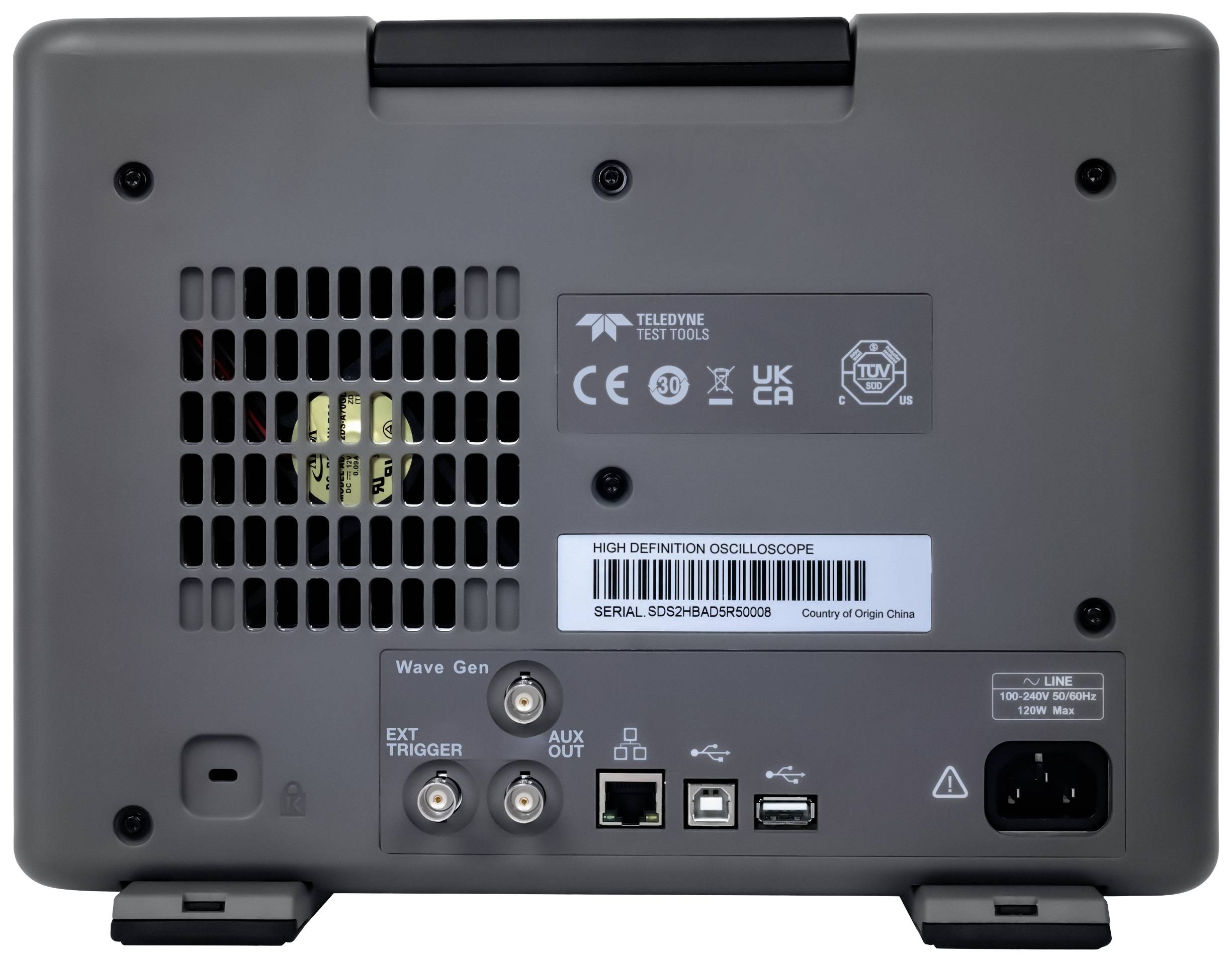

Die Rückseite eines Oszilloskops mit mehreren Anschlüssen und Lüftungsgitter. Sichtbare Anschlüsse: USB, LAN, Trigger, Netzstecker.

1/2

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 5.607,50 / Stück)

€ 5.607,50

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Teledyne LeCroy, 350 MHz, 2 GS/s interleaved, 4 CH, 16 Dig CH, 200 Mpts/Ch interleaved, Fully Loaded MSO

350 MHz
Anzahl analoge Eingänge max. 4

Technische Daten

Produkt-Art: Digital-Oszilloskop

Bandbreite: 350 MHz

Samplingrate/Kanal: 1 GSa/s

Anzeige: TFT-LCD 1024 x 600 Pixel

Auflösung: 12 Bit

Bildschirm-Größe: 25.65 cm

Oszilloskop-Besonderheiten: Mixed-Signal (MSO)

Zeitbasis: 1 ns/div – 1000 s/div

Anzahl analoge Eingänge max.: 4

: Werksstandard (mit Zertifikat)

Vertikal-Ablenkung: 2 mV/div bis 100 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC, AC, GND

Eingangsspannung: 230 V

Spannungs-Versorgung (Details): 100-240 VAC 50/60/400 Hz

Abm.: (L x B x H) 317.20 x 149 x 236 mm

Gewicht: 4.1 kg

Anzahl digitale Eingänge max.: 16

Display: TFT-LCD 1024 x 600 Pixel

Breite: 149 mm

Höhe: 236 mm

Länge: 317.20 mm

Schnittstellen: USB-Device
USB-Host
LAN

Speichertiefe/Kanal: 12 Mpts

Typ: T3DSO2354HD-MS

Dokumente & Downloads

Datenblatt

Datenblatt 3028005 Teledyne LeCroy T3DSO2354HD-MS Digital-Oszilloskop 350 MHz 4-Kanal 1 GSa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3028005 Teledyne LeCroy T3DSO2354HD-MS Digital-Oszilloskop 350 MHz 4-Kanal 1 GSa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 St.

Beschreibung

Ein modernes, preiswertes 12-Bit-Oszilloskop, das in den Bandbreiten 100 MHz, 200 MHz und 350 MHz mit jeweils 4 Kanälen erhältlich ist. Konfiguriert als MSO-Einheit. Jedes Oszilloskop wird standardmäßig mit 16 digitalen Kanälen sowie der gesamten Trigger-/Decoder- und Analysesoftware geliefert. Die Oszilloskope der Serie T3DSO2000HD von Teledyne LeCroy sind allesamt 12-Bit-High-Definition-Oszilloskope. Die Oszilloskope der Serie sind als DSO und MSO konfiguriert, um den Kauf zu erleichtern. Damit steht den Kunden ein umfassendes Analysetool für ihre Design- und Verifikationsanforderungen zur Verfügung.

Ausführung

Modelle mit 100 MHz, 200 MHz und 350 MHz Bandbreite, 12-Bit-ADC, standardmäßig mit sämtlicher Trigger-/Decoder- und Analysesoftware ausgestattet
Maximale Abtastrate von 1 GSa/s
Wellenform-Erfassungsraten von bis zu 100.000 wfm/s
Vertikaler Bereich von 2 mV/div bis 100 V/div
Bis zu 12 Mpts Erfassungsspeicher
Sequenzerfassungsmodus (bis zu 80.000 Segmente)
Funktion zur Aufzeichnung historischer Wellenformen (History) mit bis zu 80.000 Bildern
38 automatische Messparameter
Unterstützt 256-stufige Intensitätsabstufungen und Farbtemperaturanzeigemodi
Intelligenter Trigger: Flanke, Steigung, Impulsbreite, Fenster, Lauf, Intervall, Zeitüberschreitung (Dropout), Muster
Serielle Bus-Triggerung und -Dekodierung (Standard) für IIC-, SPI-, UART-, CAN- und LIN-Protokolle
Video-Trigger/HDTV
