Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktiver Hochimpedanz-Tastkopf 1 St. kaufen

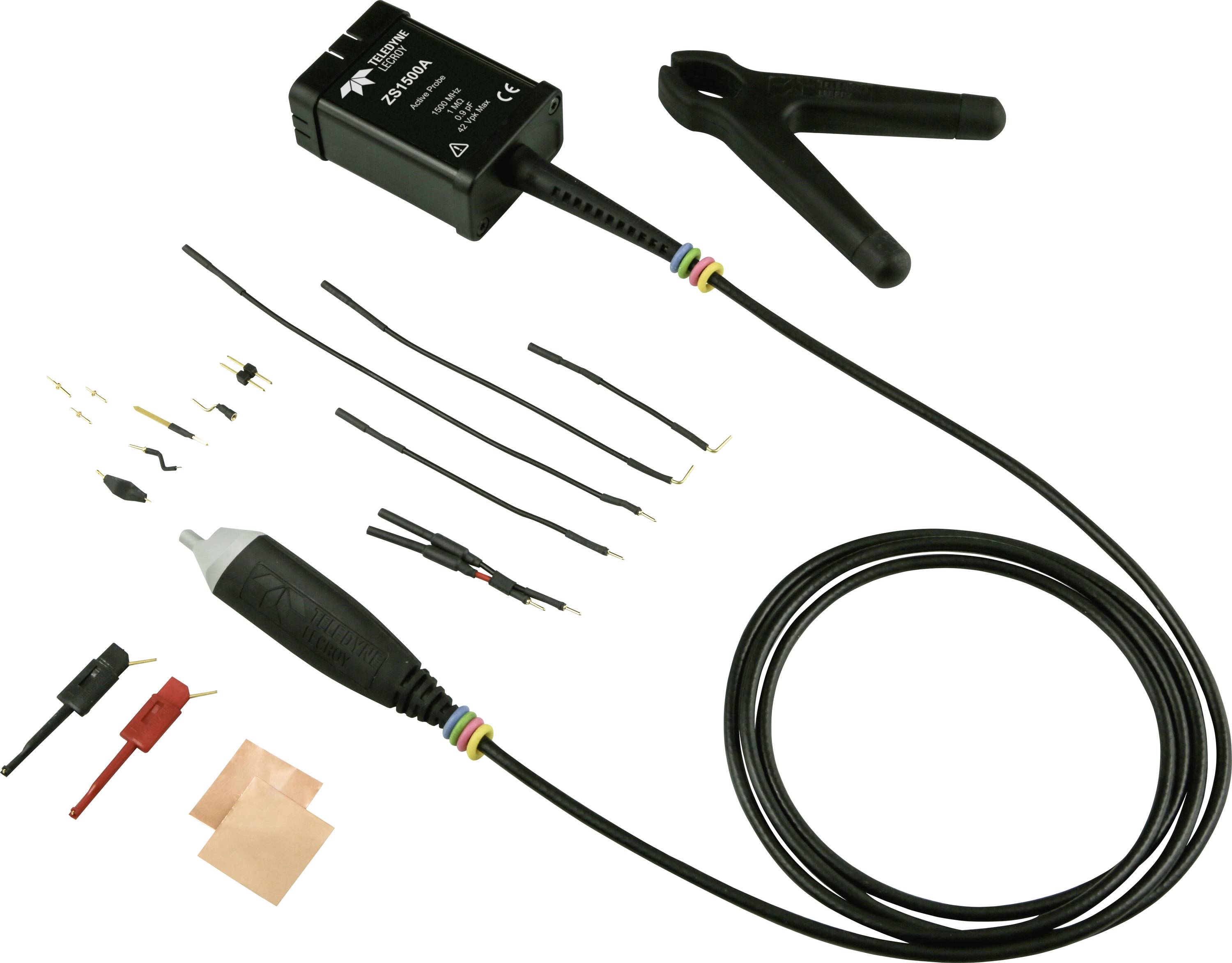

Ein Satz von elektrischen Testleitungen und Clip-Zubehör mit einem schwarzen Sondengriff, Kabelspulen und Krokodilklemmen auf weißem Hintergrund.

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 3.895,83 / Stück)

€ 3.895,83

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Teledyne LeCroy, 1.5 GHz, 0.9 pF, 1 MΩ hochohmige aktive Tastkopf-Sonde

Die Tastköpfe der Serie Teledyne LeCroy ZS-A sind aktive Tastköpfe mit hoher Impedanz und geringer Kapazität, die eine hohe Signalstreue bis 4 GHz aufrechterhalten. Ein kleiner Formfaktor und eine große Auswahl an Zubehör stellen sicher, dass die Tastköpfe der ZS-A-Serie jeder schwierigen Messaufgabe gewachsen sind.

Technische Daten

Bandbreite: 1,5 GHz
Eingangskapazität: 0,9 pF
Eingangswiderstand: 1 MΩ
Dämpfung: 1:10 (÷10)
Anstiegszeit (10–90%): 350 ps
Schnittstelle: ProBus

Produkt-Art: Aktiver Hochimpedanz-Tastkopf

Passend für Marke: Teledyne LeCroy

Ausführung: Aktiver Tastkopf mit ProBus-Schnittstelle

Gewicht: 110 g

Typ: Tastkopf für Digitaloszilloskop

: Werksstandard (mit Zertifikat)

Dokumente & Downloads

Datenblatt

Datenblatt 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktiver Hochimpedanz-Tastkopf 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktiver Hochimpedanz-Tastkopf 1 St.

Beschreibung

Hohe Impedanz reduziert die Schaltungsbelastung über die gesamte Oszilloskop-Bandbreite. Ingenieure müssen häufig Hochfrequenzsignale mit hoher Signaltreue messen. Typische Passivtastköpfe mit hohem Eingangs-R und -C bieten bei niedrigeren Frequenzen ein gutes Ansprechverhalten, belasten die Schaltung jedoch bei höheren Frequenzen zu stark und verzerren die Signale. Die ZS-A-Serie zeichnet sich sowohl durch einen hohen Eingangs-R (1 MΩ) als auch durch eine geringe Eingangs-C (0,6 pF bis 0,9 pF) aus, um die Schaltungsbelastung über die gesamte Bandbreite von Tastkopf und Oszilloskop zu reduzieren.
