Telegärtner 100023301 100023301 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St. kaufen

Ein metallischer BNC-Stecker in L-Form zeigt die Koaxialanschlussseite. Der Stecker hat ein gerändeltes Element zur besseren Griffweite.

Abbildung ähnlich

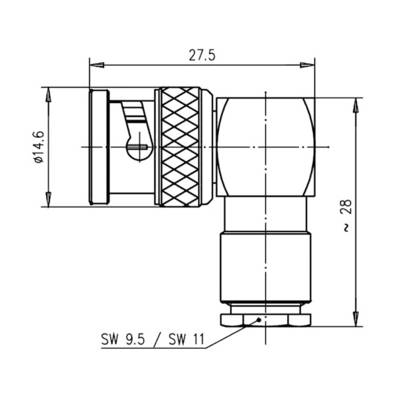

Technische Zeichnung eines rechtwinkligen Steckverbinders mit Bemaßungen: Höhe 28 mm, Breite 27,5 mm, Durchmesser 14,6 mm.

1/2

Abbildung ähnlich

Kabelgruppe

RG 316/U

Produkt-Art

BNC-Steckverbinder

Bauform

Stecker, gewinkelt

Impedanz

50 Ω

Anschluss

Schrauben

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

4 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 17,49 / Stück)

€ 17,49

zzgl. MwSt.

Nur noch 4 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Ausführung: Stecker (Plug) Steckverbindertyp: BNC Winkelstecker: nein Kontaktausführung: männlich (male) Anschlussart: sonstige Kabeltyp: sonstige Impedanz: 50 Ohm Isolierter Einbau: nein Verpackungseinheit: 1 Stück Maße (cm): 120 × 100 × 20 Bruttogewicht: 0,034 kg, Nettogewicht: 0,033 kg ECLASS 7: Koax-Steckverbinder (27440310)

Kabelgruppe: RG 316/U

Produkt-Art: BNC-Steckverbinder

Bauform: Stecker, gewinkelt

Impedanz: 50 Ω

Anschluss: Schrauben

Inhalt: 1 St.

Kabel-Ø: 2.70 mm

Frequenz (max.): 4 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023301

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023301

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366643 Telegärtner 100023301 100023301 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366643 Telegärtner 100023301 100023301 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
