Telegärtner 100023308 100023308 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St. kaufen

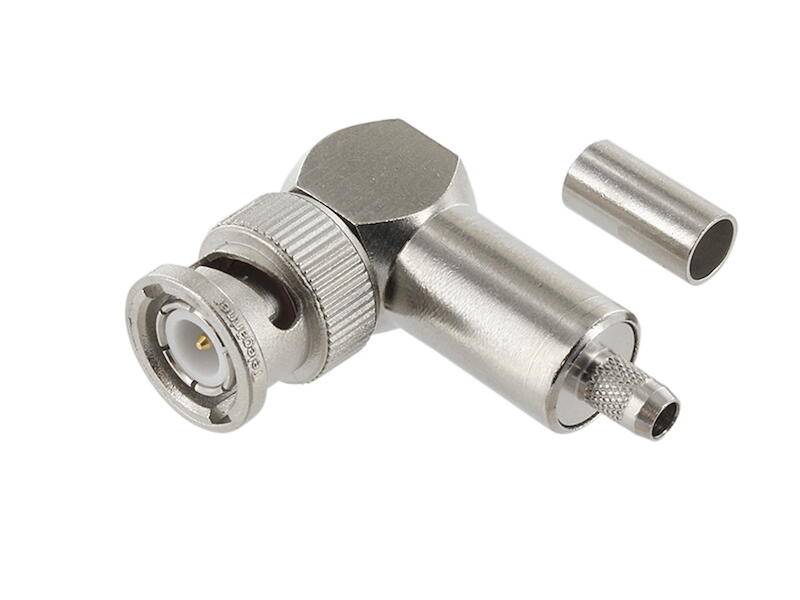

Telegärtner 100023308 100023308 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.-0

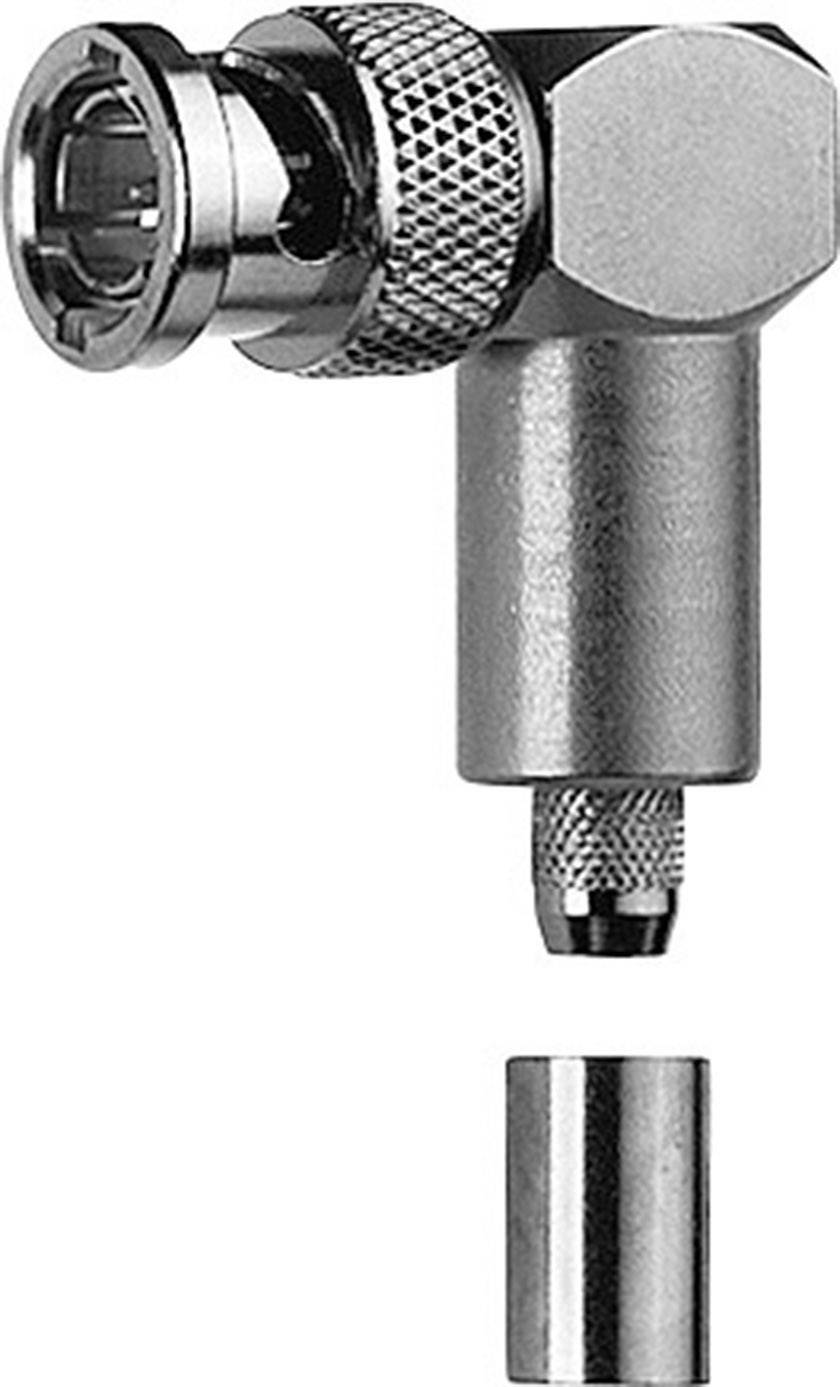

Ein Koaxialsteckeradapter mit einem abnehmbaren Teil darunter, gezeigt in silberner Metalloptik, geeignet für Fernsehverbindungen.

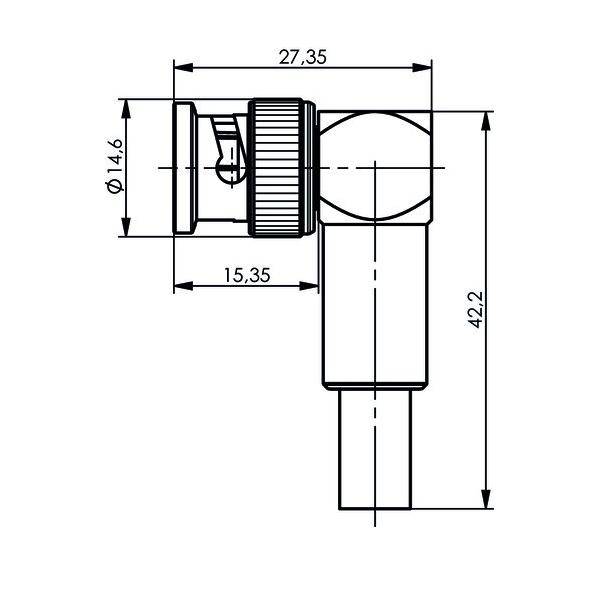

Telegärtner 100023308 100023308 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.-2

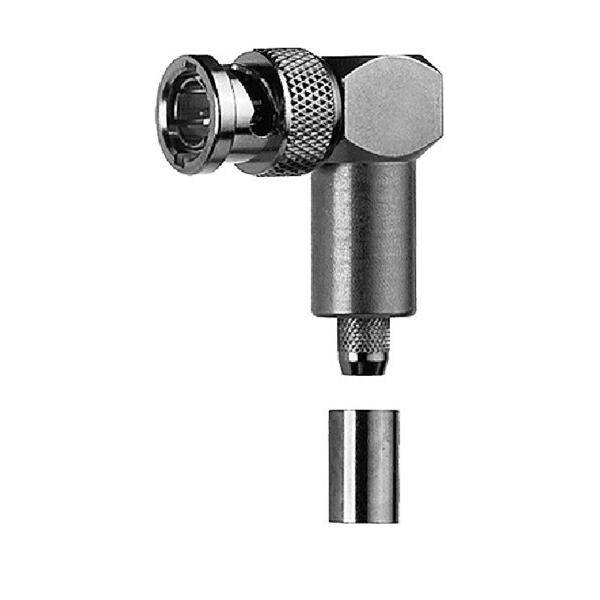

Telegärtner 100023308 100023308 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.-3

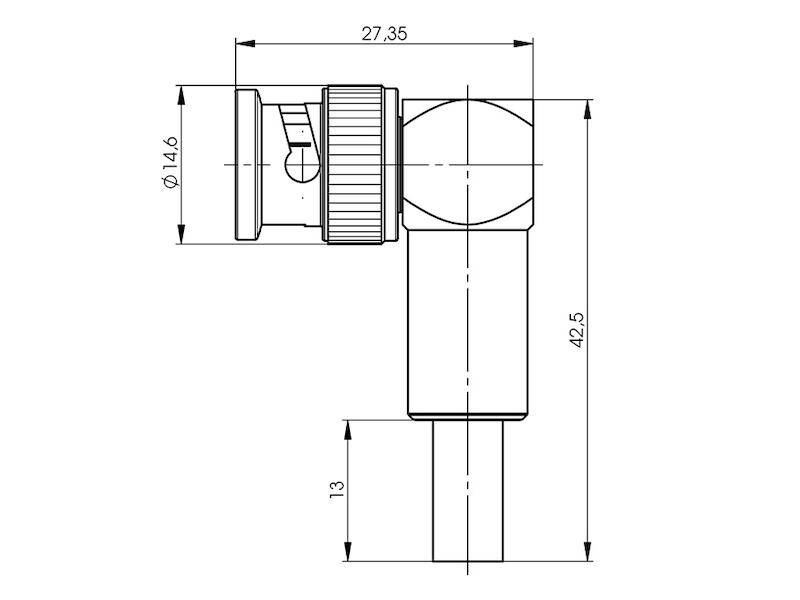

Telegärtner 100023308 100023308 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.-4

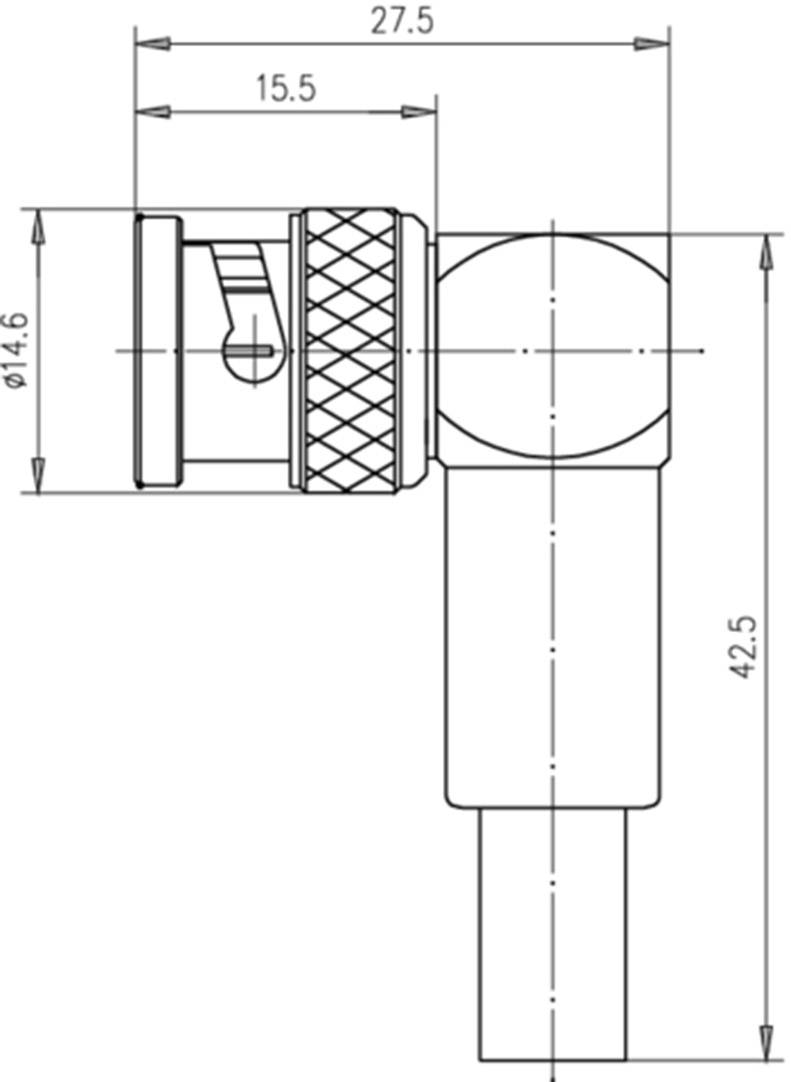

Konstruktionszeichnung eines Steckverbinders mit Bemaßungen: Gesamtlänge 42,5 mm, Durchmesser 14,6 mm und seitliche Länge 27,5 mm.

1/6

Kabelgruppe

RG 58 C/U

Produkt-Art

BNC-Steckverbinder

Bauform

Stecker, gewinkelt

Impedanz

50 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Lieferung Mi., 9. Dez. 2026

25 Stück

Alternativen anzeigen

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 17,80

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Ausführung: Stecker (Plug)Steckverbindertyp: BNCWinkelstecker: neinKontaktausführung: männlich (male)Anschlussart: Crimp/CrimpKabeltyp: RG 58Impedanz: 50 OhmIsolierter Einbau: neinVerpackungseinheit: 1 StückMaße (cm): 120 × 100 × 20Bruttogewicht: 0,031 kg, Nettogewicht: 0,03 kgECLASS 7: Koax-Steckverbinder (27440310)

Kabelgruppe: RG 58 C/U

Produkt-Art: BNC-Steckverbinder

Bauform: Stecker, gewinkelt

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 4.95 mm

Frequenz (max.): 4 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023308

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023308

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366020 Telegärtner 100023308 100023308 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366020 Telegärtner 100023308 100023308 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
