Telegärtner 100023406 100023406 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St. kaufen

Telegärtner 100023406 100023406 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.-0

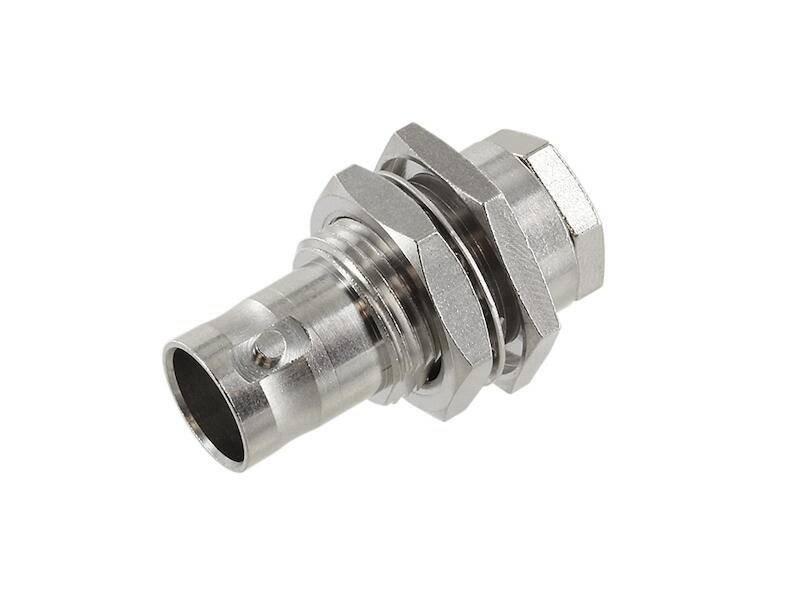

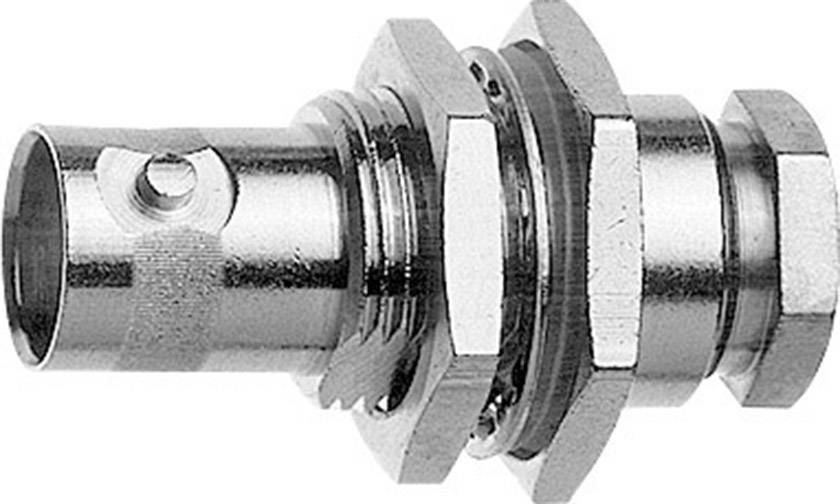

Ein Metallsteckverbinder mit Schraubgewinde und mehreren Ringen. Er wird häufig in elektrischen und elektronischen Geräten verwendet.

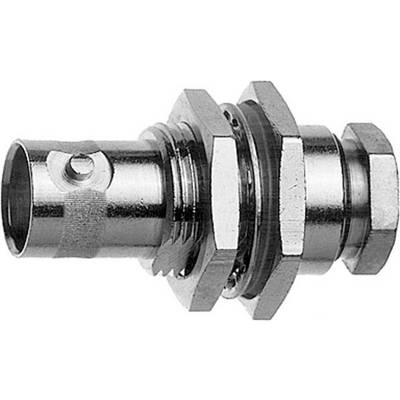

Telegärtner 100023406 100023406 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.-2

Telegärtner 100023406 100023406 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.-3

Telegärtner 100023406 100023406 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.-4

Telegärtner 100023406 100023406 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.-5

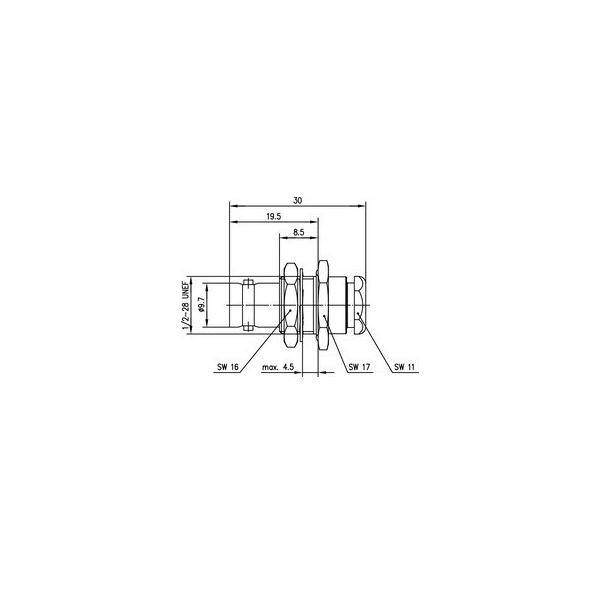

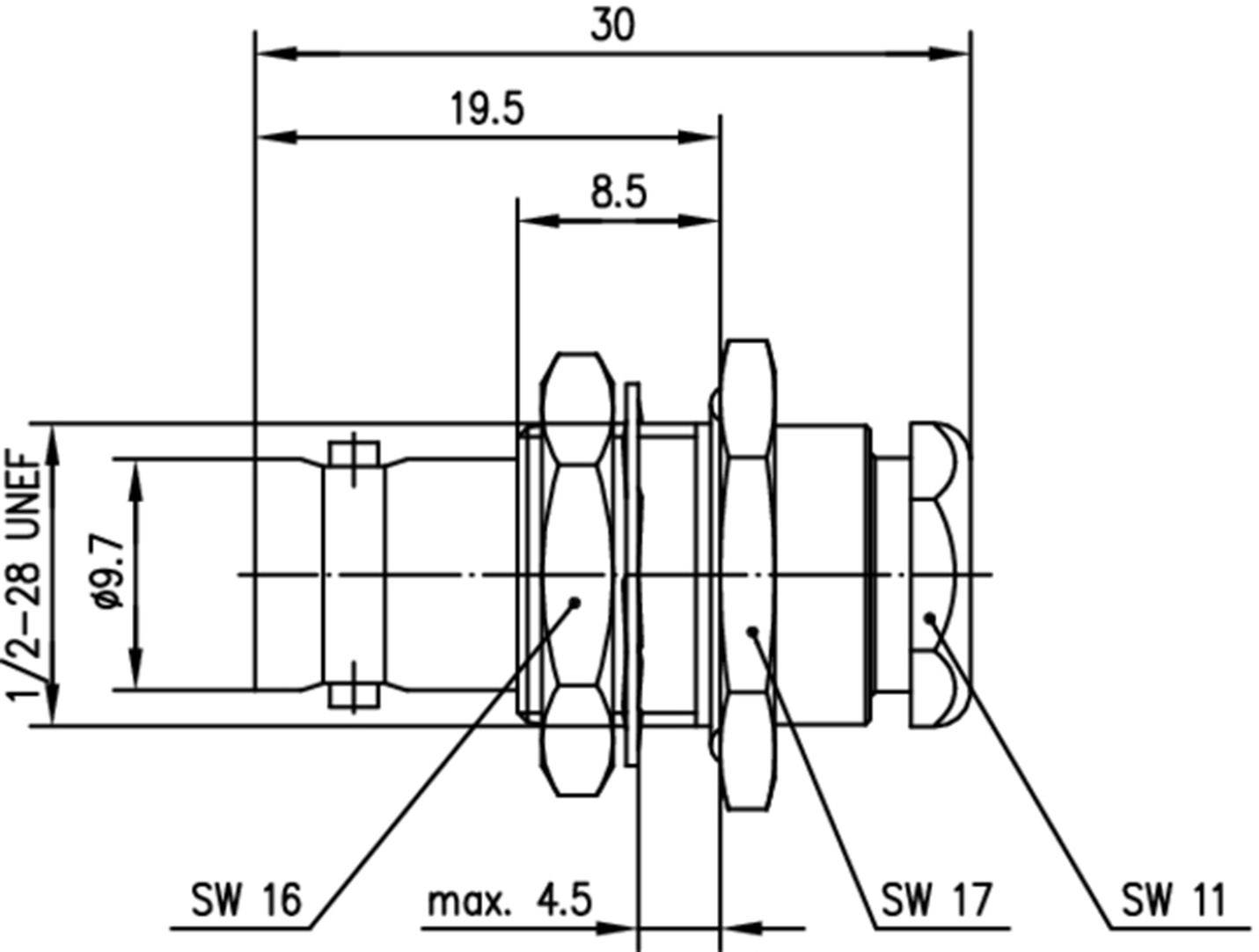

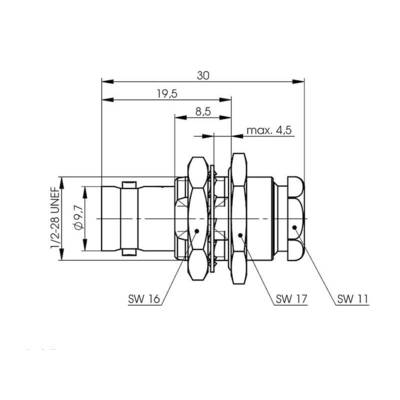

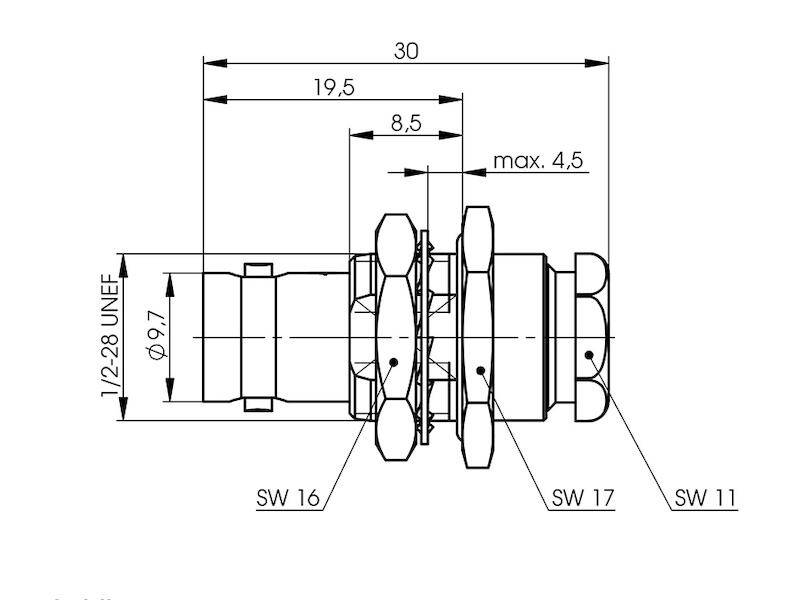

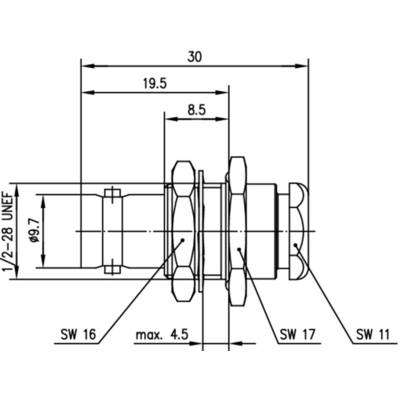

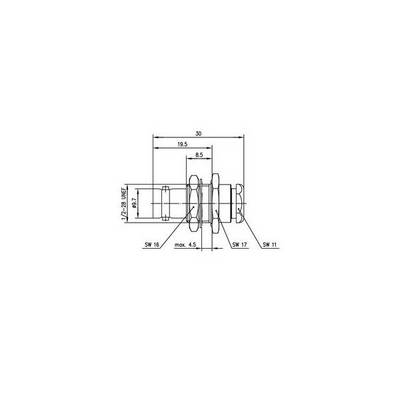

Schaltplan eines Verbindungselements mit Maßen in mm. Oben: 30, 19.5, 8.5. Links: 1/2-28 UNEF. Hex-Schlüsselgrößen: SW 16, SW 17, SW 11. Maximale Höhe: 4.5.

1/7

Kabelgruppe

RG 58 C/U

RG 223/U

RG 141

RG 142 B/U

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau

Impedanz

50 Ω

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Mi., 9. Dez. 2026

25 Stück

Alternativen anzeigen

Verkauf und Versand:

Elektro4000 AT Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 13,80 / Stück)

€ 13,80

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Anschluss:Löt / Druckverschraubung
Art:Einbaubuchse
Ausrichtung:gerade
Betriebsspannung (Max.):500 Veff
Betriebstemperatur (Max.):75 °C
Betriebstemperatur (Min.):-40 °C
Farbe:blank
Frequenz:≤ 4 GHz
Impedanz:50 Ω
Koaxialkabel:RG-58C/U, RG-223/U, RG-400/U
Lebensdauer in Steckzyklen (Min.):500
Material (Außenleiter):Messing, vernickelt
Material (Innenleiter):Kupferlegierung, vergoldet
Material (Isolation):PTFE
Montage:Kabelmontage
Spannungsfestigkeit:1.500 Veff
Typ:BNC

Kabelgruppe: RG 58 C/U
RG 223/U
RG 141
RG 142 B/U

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau

Impedanz: 50 Ω

Anschluss: Schrauben

Inhalt: 1 St.

Kabel-Ø: 5.20 mm

Einbaubohrung Ø: 11.8 mm

Frequenz (max.): 4 GHz

Frontplatten-Stärke: 8.5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023406

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023406

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366910 Telegärtner 100023406 100023406 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366910 Telegärtner 100023406 100023406 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
