Telegärtner 100023433 100023433 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St. kaufen

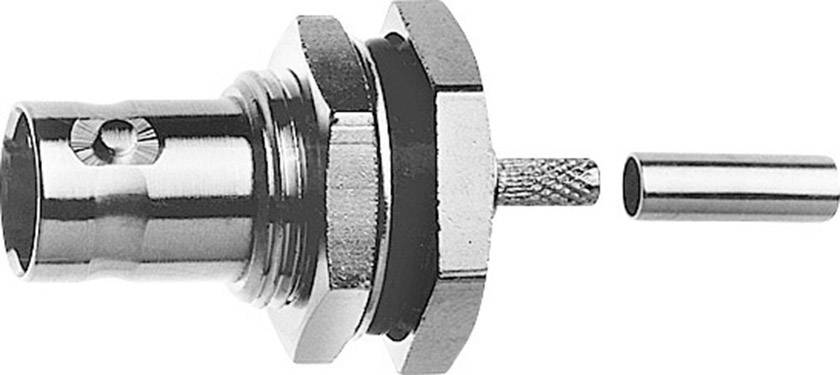

Metallischer Coaxialstecker in Einzelteilen, darunter ein Gehäuse mit Gewinde und ein offenes Koaxialkabel, bereit zur Verbindung.

Abbildung ähnlich

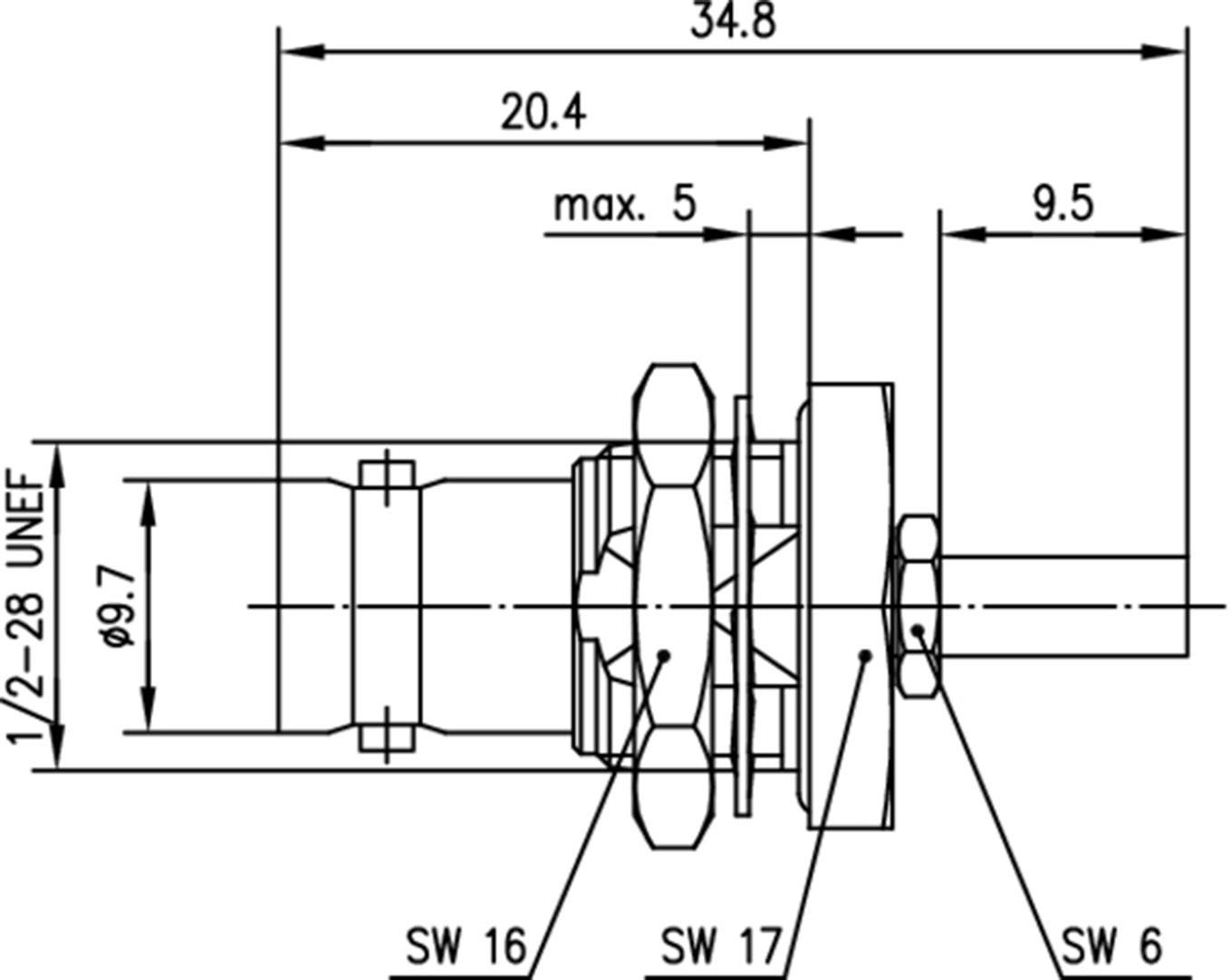

Technische Zeichnung eines Steckverbinders mit Maßangaben. Zeigt Durchmesser, Längen und Schlüsselweiten: SW 16, SW 17, SW 6.

1/2

Abbildung ähnlich

Kabelgruppe

K 02252 D

G 022 32

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau

Impedanz

50 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Lieferung Di., 10. Nov. 2026

25 Stück

Alternativen anzeigen

Verkauf und Versand:

Elektro4000 AT Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 8,58 / Stück)

€ 8,58

steuerfreie IGL

€ 7,92

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Ausführung: Buchse (Jack)Steckverbindertyp: BNCWinkelstecker: neinKontaktausführung: weiblich (female)Anschlussart: Crimp/CrimpKabeltyp: sonstigeImpedanz: 50 OhmIsolierter Einbau: neinVerpackungseinheit: 1 StückMaße (cm): 120 × 100 × 20Bruttogewicht: 0,021 kg, Nettogewicht: 0,02 kgECLASS 7: Koax-Kupplung (19070417)

Kabelgruppe: K 02252 D
G 022 32

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 3 mm

Einbaubohrung Ø: 11.8 mm

Frequenz (max.): 4 GHz

Frontplatten-Stärke: 5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023433

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023433

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366655 Telegärtner 100023433 100023433 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366655 Telegärtner 100023433 100023433 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
