Telegärtner 100023506 100023506 BNC-Steckverbinder Stecker, gewinkelt 75 Ω 1 St. kaufen

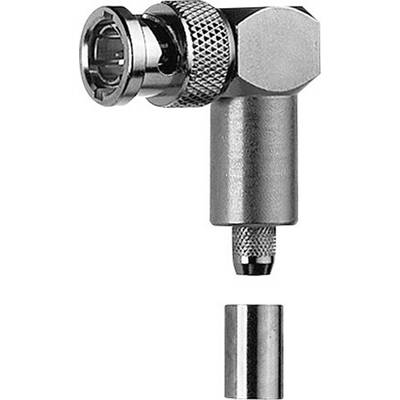

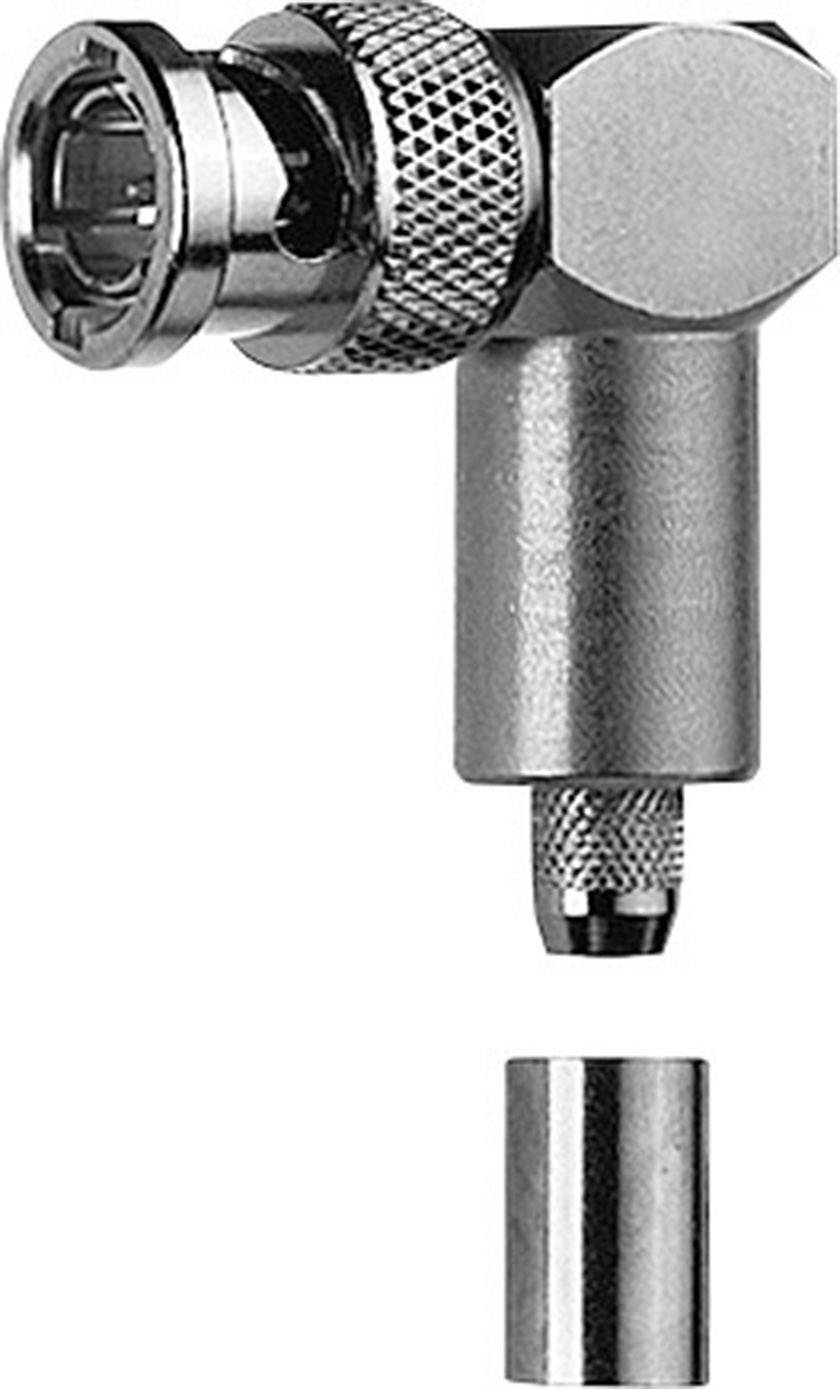

Metallischer BNC-Steckeradapter mit abnehmbarem Teil, geeignet für Koaxialkabelverbindungen.

Abbildung ähnlich

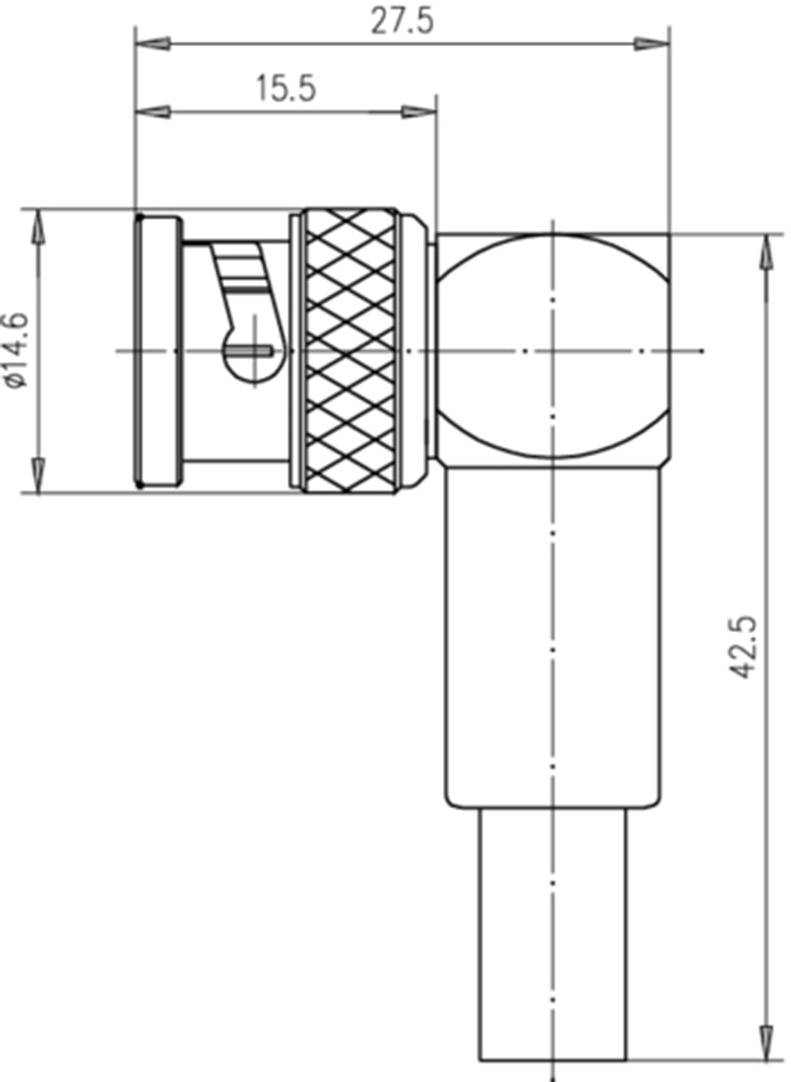

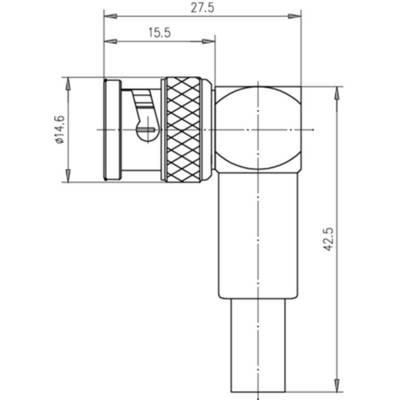

Technische Zeichnung eines Steckverbinders mit Bemaßungen: Länge 27,5 mm, Gesamthöhe 42,5 mm, Durchmesser 14,6 mm und Details.

1/2

Abbildung ähnlich

Kabelgruppe

RG 59 B/U

Produkt-Art

BNC-Steckverbinder

Bauform

Stecker, gewinkelt

Impedanz

75 Ω

Anschluss

Crimpen

Lieferung Fr., 13. Nov.

25 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 17,96

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Ratgeber zu

Kabelkonfektion

Technische Daten

Ausführung: Stecker (Plug) Steckverbindertyp: BNC Winkelstecker: nein Kontaktausführung: männlich (male) Anschlussart: Crimp/Crimp Kabeltyp: RG 59 Impedanz: 75 Ohm Isolierter Einbau: nein Verpackungseinheit: 1 Stück Maße (cm): 120 × 100 × 20 Bruttogewicht: 0,033 kg, Nettogewicht: 0,032 kg ECLASS 7: Koax-Steckverbinder (27440310)

Kabelgruppe: RG 59 B/U

Produkt-Art: BNC-Steckverbinder

Bauform: Stecker, gewinkelt

Impedanz: 75 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 6 mm

Frequenz (max.): 4 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023506

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023506

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366613 Telegärtner 100023506 100023506 BNC-Steckverbinder Stecker, gewinkelt 75 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
