Telegärtner 100023561 100023561 BNC-Steckverbinder Buchse, Einbau 75 Ω 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Kabelgruppe
RG 62 A/U
RG71B/ U
Produkt-Art
BNC-Steckverbinder
Bauform
Buchse, Einbau
Impedanz
75 Ω
Anschluss
Schrauben
Datenblatt (PDF)
Anzahl
Min.: 30
Gesamt
€ 205,20
steuerfreie IGL
Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Highlights & Details
BNC-Steckverbinder
- Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.
Technische Daten
- Kabelgruppe
RG 62 A/U
RG71B/ U
- Produkt-Art
BNC-Steckverbinder
- Bauform
Buchse, Einbau
- Impedanz
75 Ω
- Anschluss
Schrauben
- Inhalt
1 St.

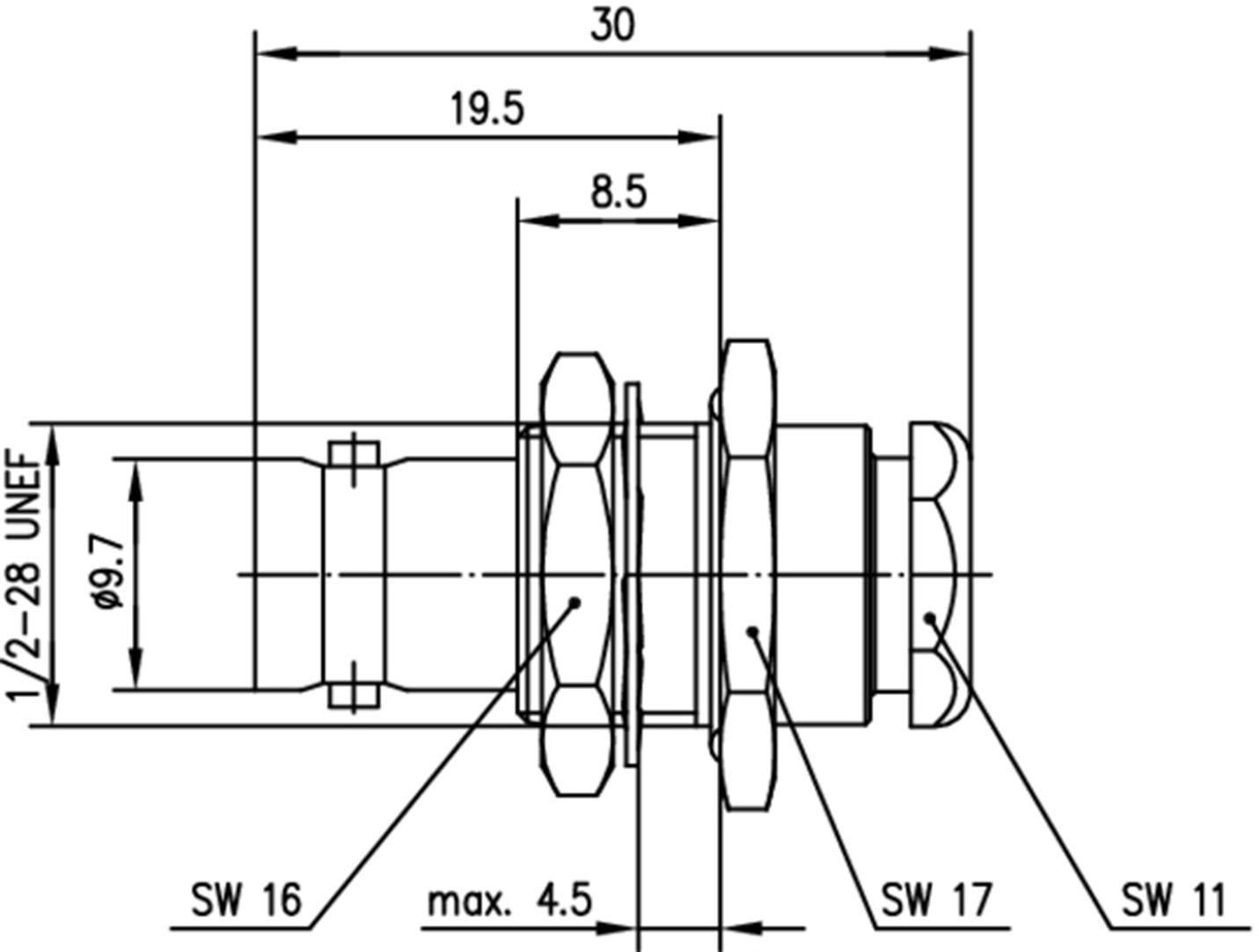

- Kabel-Ø
6.20 mm
- Einbaubohrung Ø
11.8 mm
- Frequenz (max.)
4 GHz
- Frontplatten-Stärke
8.5 mm
- Gehäuse-Material
Messing vernickelt
- Herst.-Teilenr.
100023561
- Isolationsmaterial
PTFE
- Kontaktmaterial
Messing vergoldet
- RoHS-konform
Ja
- Temperaturbereich
-40 - +155 °C
- Typ
100023561
- Verschlussart
Bajonett
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1366675 Telegärtner 100023561 100023561 BNC-Steckverbinder Buchse, Einbau 75 Ω 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1366675 Telegärtner 100023561 100023561 BNC-Steckverbinder Buchse, Einbau 75 Ω 1 St.
Beschreibung
Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
Lieferumfang
- 1 Stück
