Telegärtner 100023709 100023709 TNC-Steckverbinder Stecker, gerade 50 Ω 1 St. kaufen

Ein Metallstecker neben einer abgerundeten Hülse, beide in Silber. Der Stecker hat ein gerändeltes Muster für besseren Halt.

Abbildung ähnlich

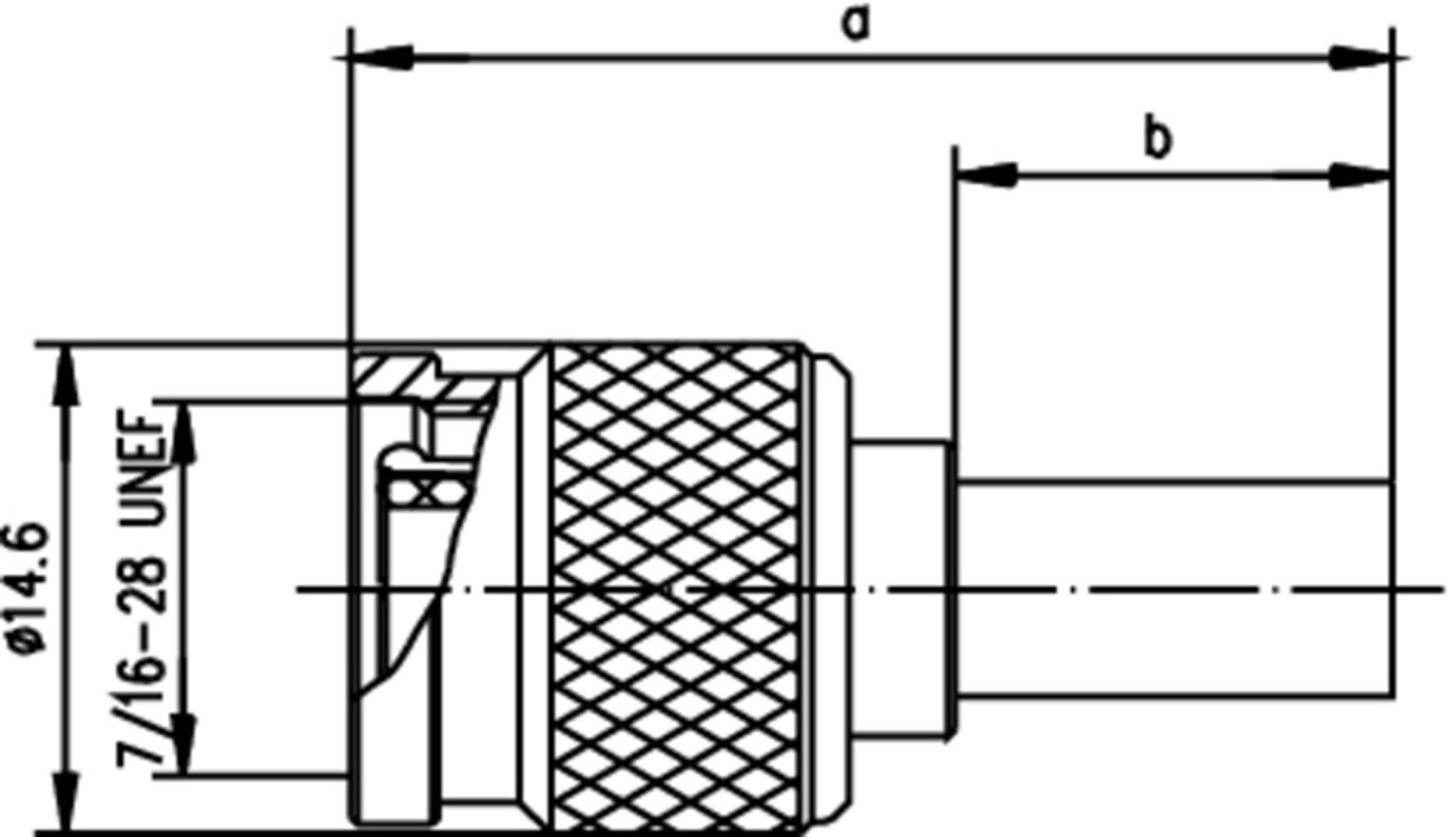

Technische Zeichnung eines Steckverbinders, seitliche Ansicht. Maße: Durchmesser 14,6 mm, Gewinde 7/16-28 UNEF, Längen a und b markiert.

1/2

Abbildung ähnlich

Kabelgruppe

RG 223/U

Produkt-Art

TNC-Steckverbinder

Bauform

Stecker, gerade

Impedanz

50 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Lieferung Di., 20. Okt.

240 Stück

Alternativen anzeigen

Verkauf und Versand:

EVE GmbH AT Widerruf

Anzahl

Stück

Min.: 75

Gesamt

€ 193,50

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

TNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Technische Daten

Ausführung: Stecker (Plug) Steckverbindertyp: TNC Winkelstecker: nein Kontaktausführung: männlich (male) Anschlussart: Crimp/Crimp Kabeltyp: RG 223 Impedanz: 50 Ohm Isolierter Einbau: nein ECLASS 7: Koax-Steckverbinder (27440310)

Kabelgruppe: RG 223/U

Produkt-Art: TNC-Steckverbinder

Bauform: Stecker, gerade

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 5.20 mm

Frequenz (max.): 11 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023709

Isolationsmaterial: PE-LD

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023709

Verschlussart: Schraub

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1366202 Telegärtner 100023709 100023709 TNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366202 Telegärtner 100023709 100023709 TNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Beschreibung

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Es werden Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie TNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt
