Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-1QB0 Piece 1 St. kaufen

Ein elektronisches SIRIUS-Überlastrelais von Siemens, Modell 3RB30, mit mehreren Anschlüssen und Bedienelementen auf der Vorderseite.

Abbildung ähnlich

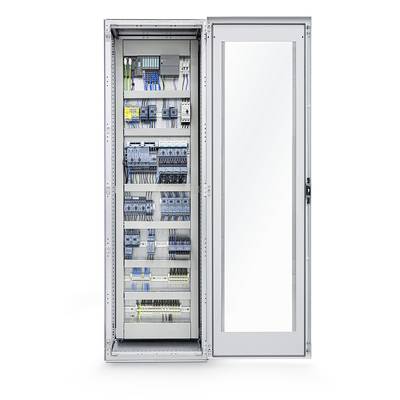

Offener Schaltschrank mit verschiedenen elektrischen Komponenten, wie Schalter, Sicherungen und Verkabelung, in einem Metallgehäuse.

'Darstellung eines elektronischen Überlastrelais-Systems mit Zubehör: Einzelteilauslösung, Abdeckung, Reset-Optionen und Drucktaster.'

Schaltbild eines Leistungsschalters mit Test- und Reset-Tasten. Beschriftet mit '2/T1', '4/T2', '6/T3', '96 NC', '98 NO', '95 NC', '97 NO'.

Technische Zeichnung einer elektrischen Schaltung mit Maßangaben und Bauteilen. Gezeigt wird die Seiten- und Frontansicht.

'Zeichnung eines Siemens SIRIUS Geräts, zeigt Anschlüsse und Bedienelemente wie Trip, Reset, Test. Modellnummer: 3RB30.'

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3026-1QB0

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 61,82

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 99,99

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 6-25A Motorschutz S0, Class 10, Schützanbau

Inhalt: 1 St.
Produkt-Art: Überlastrelais
Typ (Hersteller-Typ): 3RB3026-1QB0

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RB3026-1QB0

Baugröße: S0

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 6 A

Einstellbereich Strom (max.): 25 A

Einstellbereich (Strom): 6 - 25 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 87 mm

Abm.: (L x B x H) 84 x 45 x 87 mm

Inhalt: 1 St.

AWG max.: 8

AWG min.: 16

Nennstrom: 25 A

Länge: 84 mm

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742253 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-1QB0 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742253 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-1QB0 Piece 1 St.

Beschreibung

Überlastrelais 6...25 A elektronisch für Motorschutz Baugröße S0, CLASS 10E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
