Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-2SB0 Piece 1 St. kaufen

Ein Siemens Sirius Motorschutzschalter mit blauen und schwarzen Komponenten. Oben sind drei Kupferkontakte sichtbar.

Abbildung ähnlich

Ein offener Schaltschrank mit verschiedenen elektronischen Bauteilen und Kabeln, geordnet in Reihen, bereit zur Steuerung.

'Diagramm einer elektronischen Überlastrelais-Installation: Träger, Überlastrelais, Zubehör, Drahlauslöser, Abdeckung, mechanischer RESET und Drucktaster.'

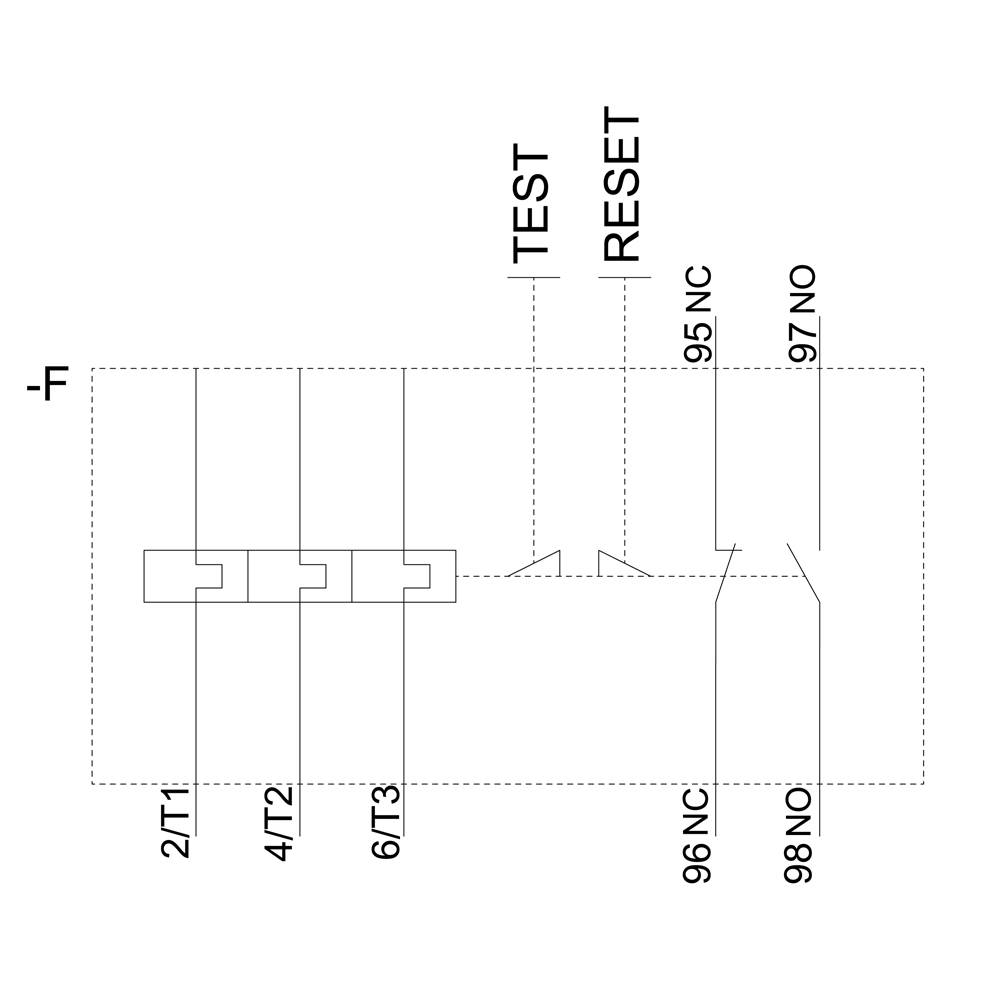

Schaltplan zeigt einen Schaltkasten mit TEST- und RESET-Knöpfen. Klemmenbezeichnungen: 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

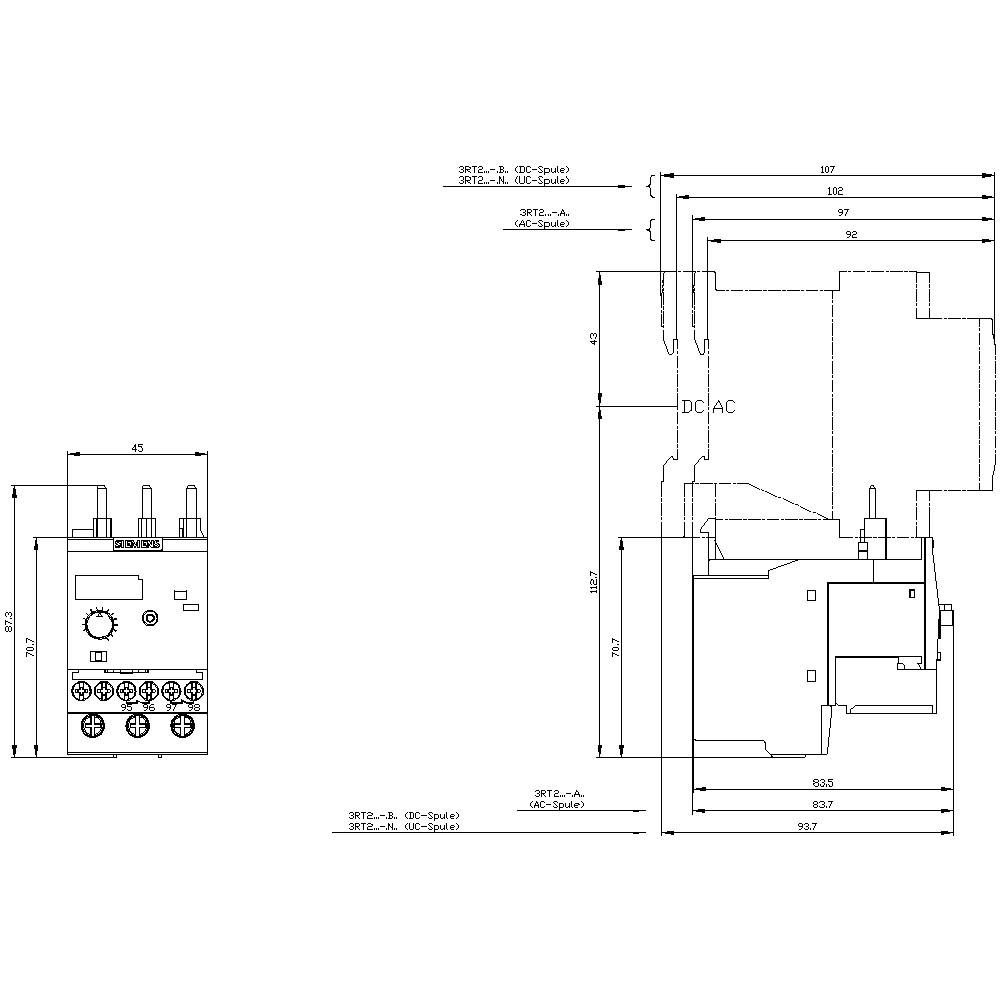

Technische Zeichnung eines elektrischen Schaltschranks mit detaillierten Maßen in Millimetern und Beschriftungen der Komponenten.

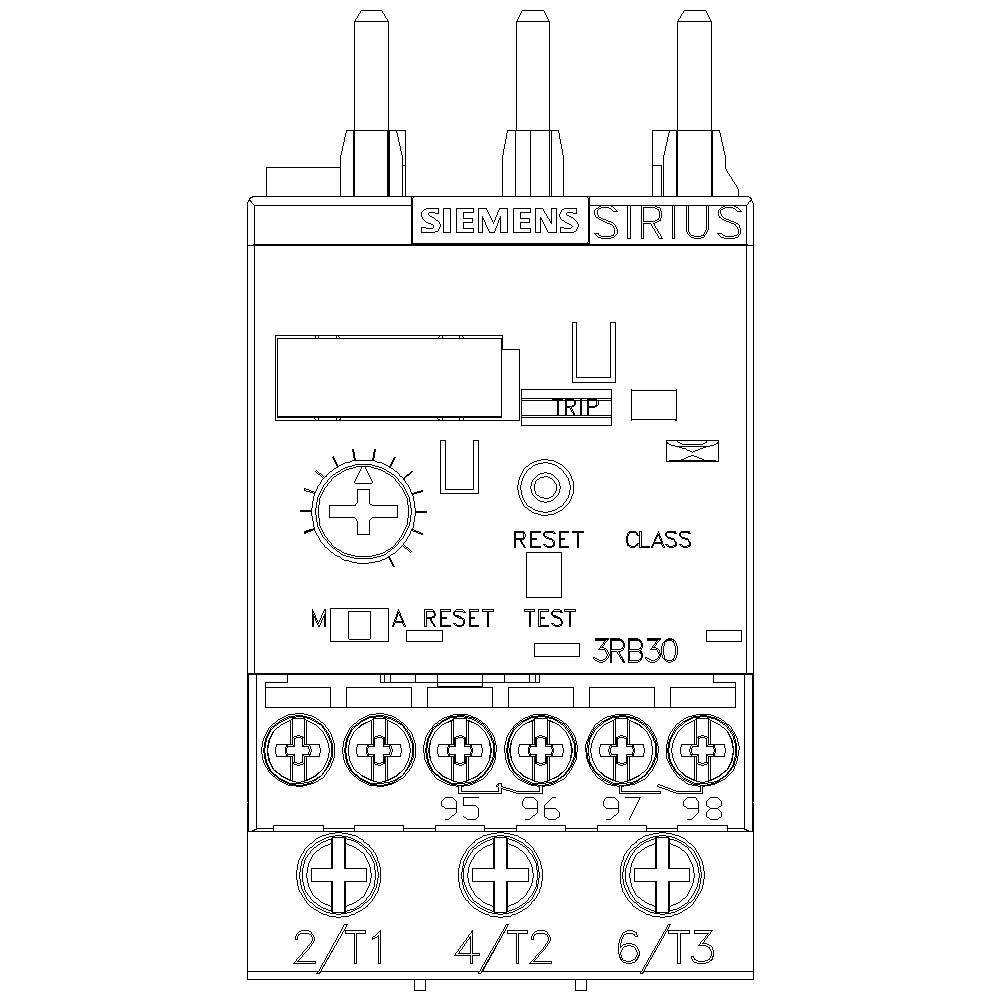

Technische Zeichnung eines Siemens Sirius Überlastrelais mit Anschlüssen, Einstellmöglichkeiten und Tasten für 'Reset' und 'Test'.

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3026-2SB0

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 70,84

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 133,33

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 3-12A Motorschutz S0, Class 20, Schützanbau

Anbau,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,SIRIUS,Schutz,Schütz

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 20E

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RB3026-2SB0

Baugröße: S0

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 3 A

Einstellbereich Strom (max.): 12 A

Einstellbereich (Strom): 3 - 12 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 87 mm

Abm.: (L x B x H) 84 x 45 x 87 mm

Inhalt: 1 St.

AWG max.: 8

AWG min.: 16

Nennstrom: 12 A

Länge: 84 mm

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: Klasse 20

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743067 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-2SB0 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743067 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-2SB0 Piece 1 St.

Beschreibung

Überlastrelais 3...12 A elektronisch für Motorschutz Baugröße S0, CLASS 20E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
