Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-1XX1 Piece 1 St. kaufen

Ein elektronisches Gerät, vermutlich ein Leistungsrelais von Siemens, mit Anschlüssen und einem Bedienfeld zur Steuerung elektrischer Systeme.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten, Drähten und Modulen, die ordentlich angeordnet sind.

'Diagramm elektrischer Komponenten: 1) Träger, 2) Überlastrelais, 3) Zubehör, 4) Plombierte Abdeckung, 5) Mechanischer RESET, 6) Drucktaster.'

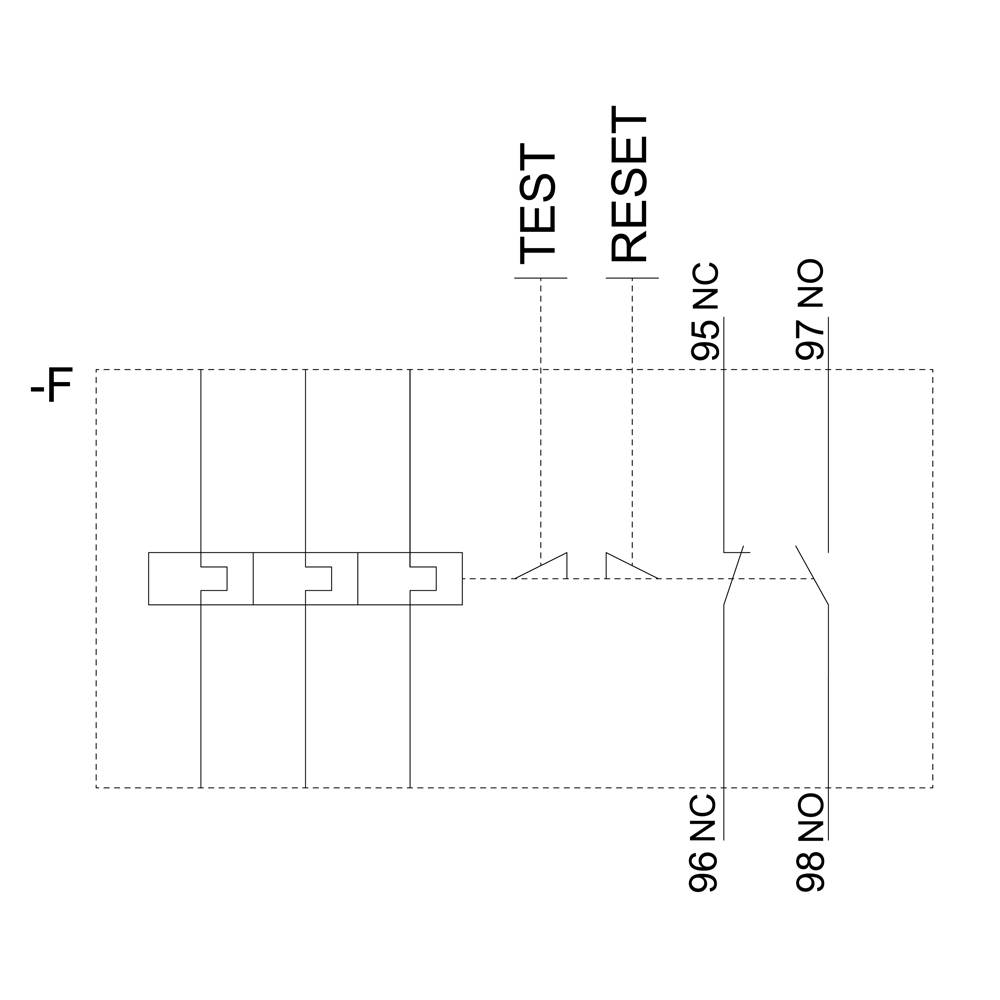

'Test' und 'Reset' Schalterdiagramm mit Verbindungen: '95 NC', '96 NC', '97 NO', '98 NO'. Elektrische Schaltung, schematische Darstellung.

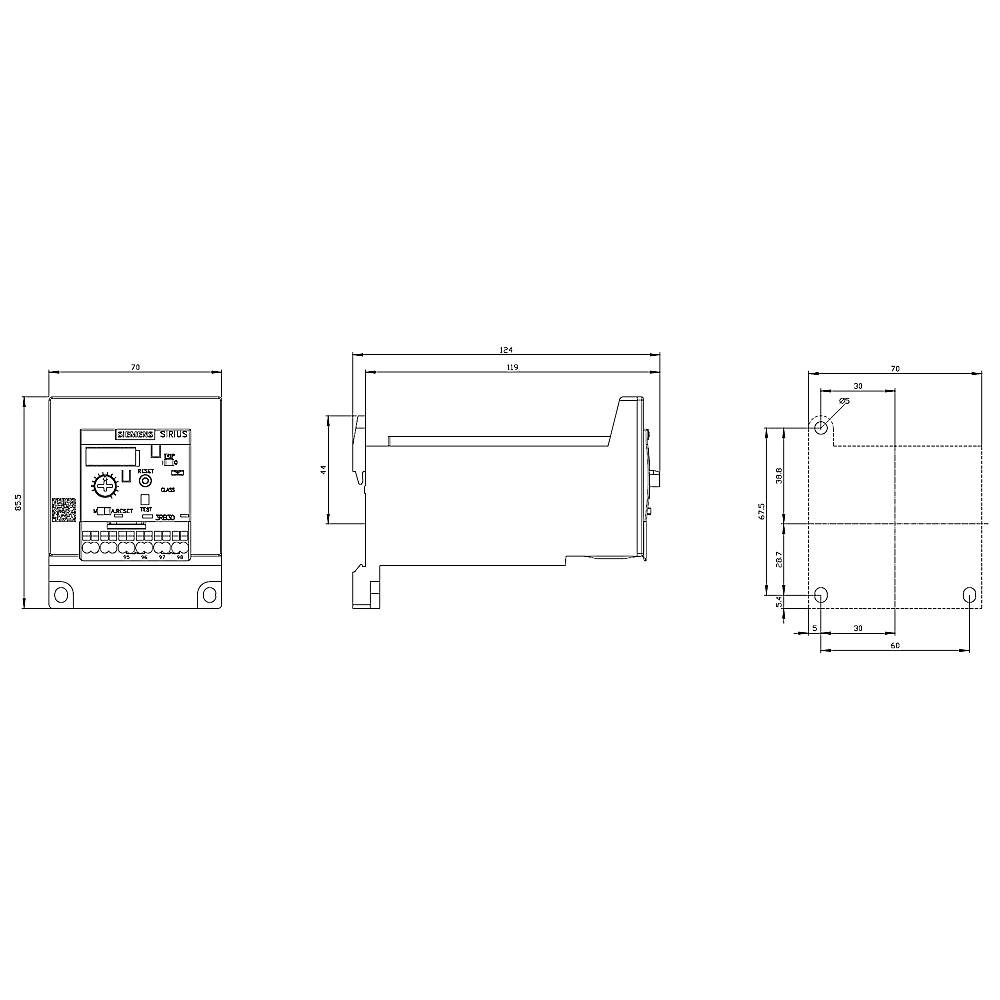

Drei technische Zeichnungen eines elektronischen Geräts mit Maßen in Millimetern. Zeigt Vorder-, Seiten- und Draufsicht des Geräts.

1/5

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3046-1XX1

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 151,53

steuerfreie IGL

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 270,83

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Befestigungsart: Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RB3046-1XX1

Baugröße: S3

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 1000 V/AC

Einstellbereich Strom (min.): 32 A

Einstellbereich Strom (max.): 115 A

Einstellbereich (Strom): 32 - 115 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Durchsteckwandler

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 70 mm

Höhe: 106 mm

Abm.: (L x B x H) 124 x 70 x 106 mm

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Nennstrom: 115 A

Länge: 124 mm

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Durchsteckstromwandler

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743086 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-1XX1 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743086 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3046-1XX1 Piece 1 St.

Beschreibung

Überlastrelais 32...115 A elektronisch für Motorschutz Baugröße S3, CLASS 10E Einzelaufstellung Hauptstromkreis: Durchsteckw. Hilfsstromkreis: Federzugklemme Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
