Überlastrelais Siemens 3RU2136-4BD0 1 St. kaufen

Ein Siemens Thermorelais der Serie SIRIUS, Modell 3RU21, mit blauer und roter Taste sowie Anschlussklemmen für elektrische Verdrahtung.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt geordnete elektrische Komponenten und Kabel.

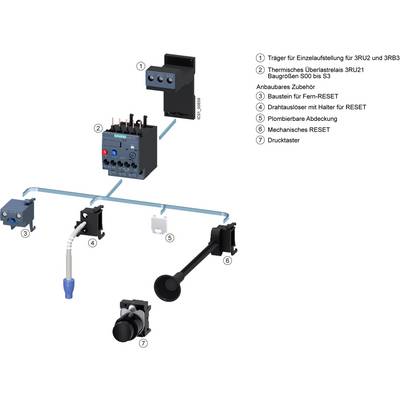

'Diagramm eines elektrischen Schaltkreises mit Komponenten. Gezeigt sind thermischer Überlastrelais, Fern-RESET, Drucktaster und mehr.'

'Elektrische Schaltung': Diagramm mit Tasten TEST, RESET, STOP und Anschlussklemmen 95 NC, 96, 97 NO, 98 und -F1 mit Anschlüssen 2/T1, 4/T2, 6/T3.

Technische Zeichnung eines elektronischen Geräts mit Abmessungen; zeigt Vorderansicht und Seitenansicht mit detaillierten Maßen in Millimetern.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2136-4BD0

Baugröße

Besonderheiten

Auto/Hand-Umschalter

Datenblatt (PDF)

Lieferung Di., 20. Okt.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 48,88

steuerfreie IGL

€ 7,92

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mo., 12. Okt.

Kostenfreier Versand

€ 87,49

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 14-20A für Motorschutz, Class 10

14..20 A, 690 V, Direktanbau, Schraubanschluss, 1, CLASS 10, Reset-Funktion Eingang: nein, Reset-Funktion automatisch: ja, Reset-Funktion Taster: ja

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2136-4BD0

Baugröße: S2

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 14 A

Einstellbereich Strom (max.): 20 A

Einstellbereich (Strom): 14 - 20 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 55 mm

Höhe: 90 mm

Tiefe: 105 mm

Abm.: (B x H x T) 55 x 90 x 105 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 18

Nennstrom: 20 A

Querschnitt flexibel (max.): 35 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744892 Überlastrelais Siemens 3RU2136-4BD0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744892 Überlastrelais Siemens 3RU2136-4BD0 1 St.

Beschreibung

Überlastrelais 14...20 A thermisch für Motorschutz Baugröße S2, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
