Überlastrelais Siemens 3RU2136-4JB1 1 St. kaufen

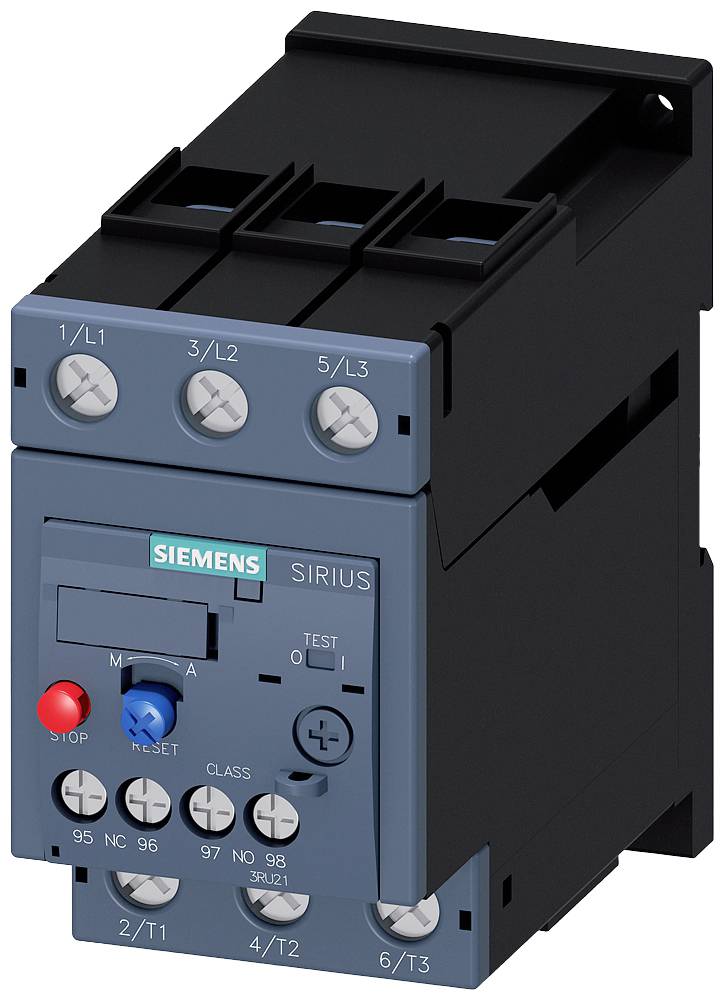

'Siemens SIRIUS' Schutzschalter, schwarze und blaue Teile, Anschlüsse für L1, L2, L3 oben und T1, T2, T3 unten, rote und blaue Tasten.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt zahlreiche Kabel, Relais und elektrische Komponenten, die auf verschiedenen Ebenen angeordnet sind.

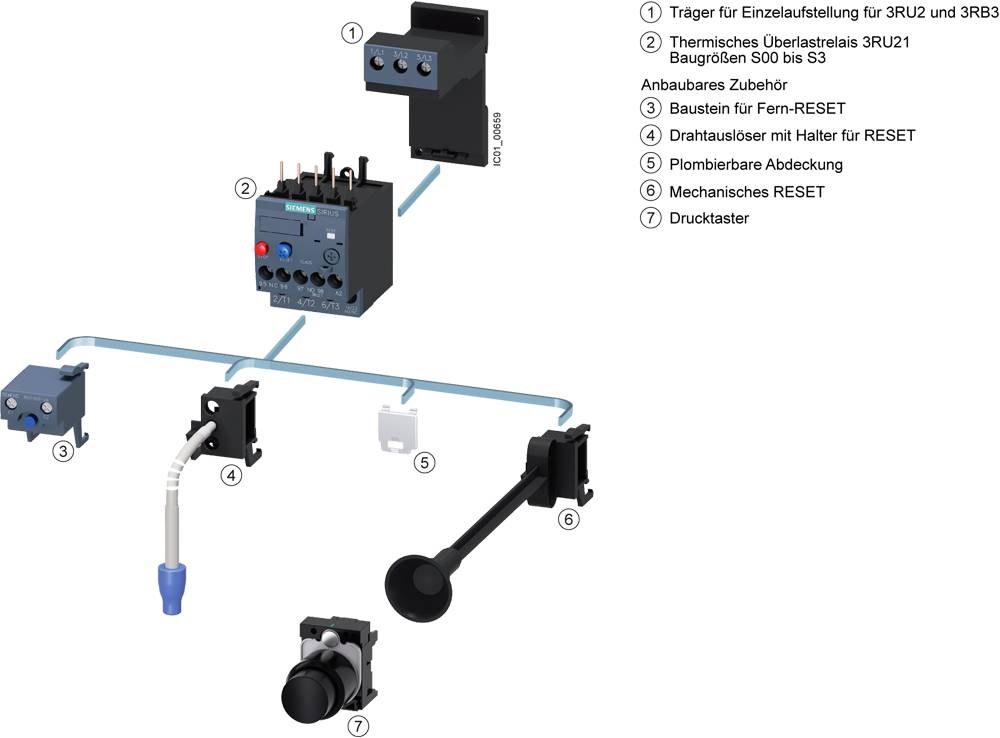

'Diagramm zeigt elektrische Komponenten: 1) Träger, 2) Überlastrelais, 3) Baustein, 4) Reset-Halter, 5) Abdeckung, 6) Reset, 7) Drucktaster.'

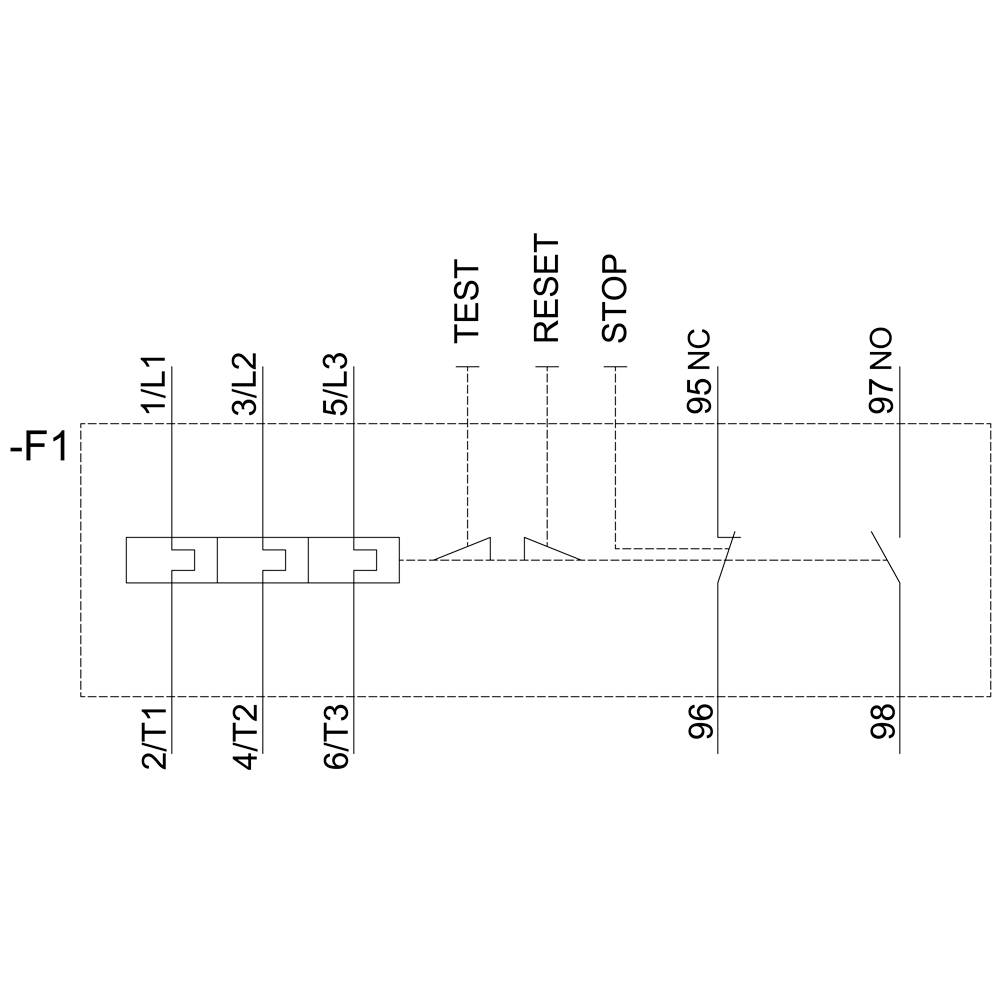

Schaltplan eines Elektroschalters. Zeigt Anschlüsse 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 96, 97NO, 98.

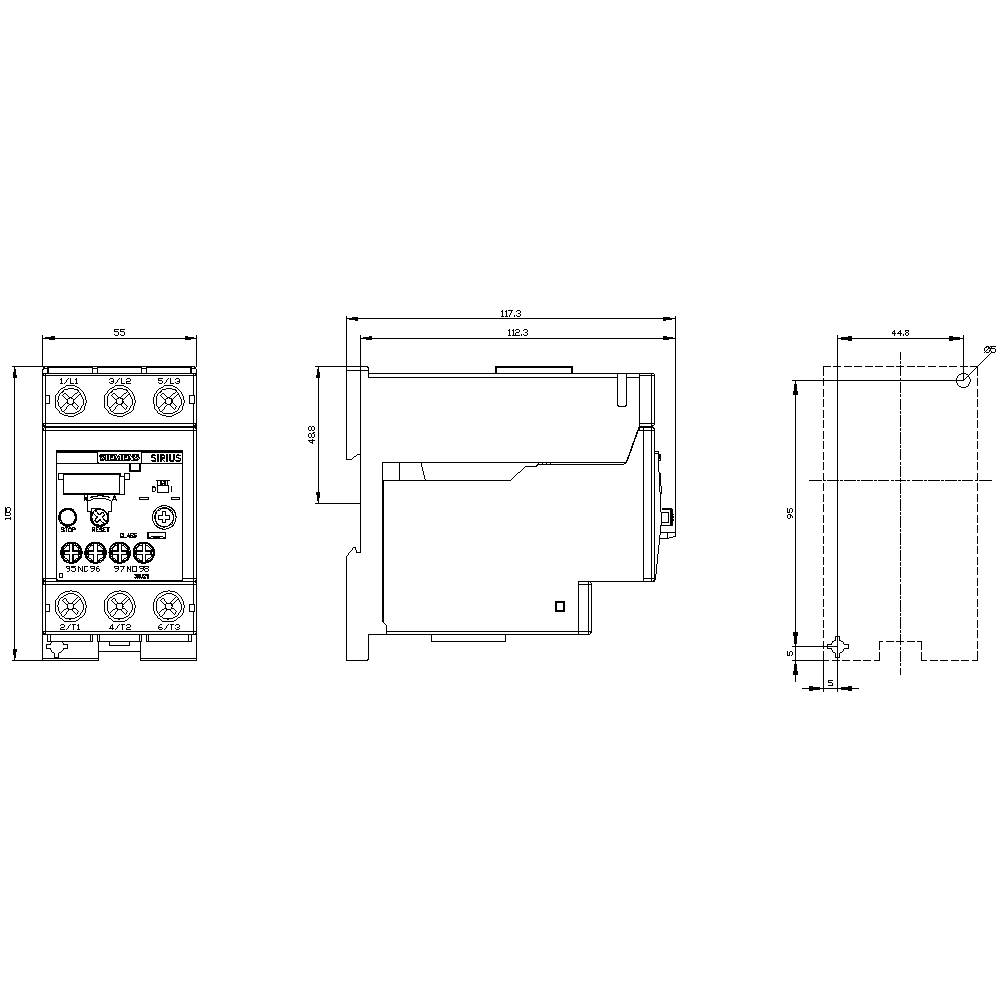

Technische Zeichnung eines elektronischen Geräts mit Vorder-, Seiten- und Draufsicht. Zeigt Abmessungen und Anschlusspositionen.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2136-4JB1

Baugröße

Betriebsspannung

690 V

Datenblatt (PDF)

Lieferung Di., 27. Okt.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 106,96

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 16. Okt.

Kostenfreier Versand

€ 195,83

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 54-65A für Motorschutz, Class 10 Einzelaufstellung

Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Thermorelais,Überlastauslöser,Überlastrelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2136-4JB1

Baugröße: S2

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 54 A

Einstellbereich Strom (max.): 65 A

Einstellbereich (Strom): 54 - 65 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 55 mm

Höhe: 105 mm

Tiefe: 117 mm

Abm.: (B x H x T) 55 x 105 x 117 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 18

Nennstrom: 65 A

Querschnitt flexibel (max.): 35 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1702472 Überlastrelais Siemens 3RU2136-4JB1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702472 Überlastrelais Siemens 3RU2136-4JB1 1 St.

Beschreibung

Überlastrelais 54...65 A thermisch für Motorschutz Baugröße S2, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
