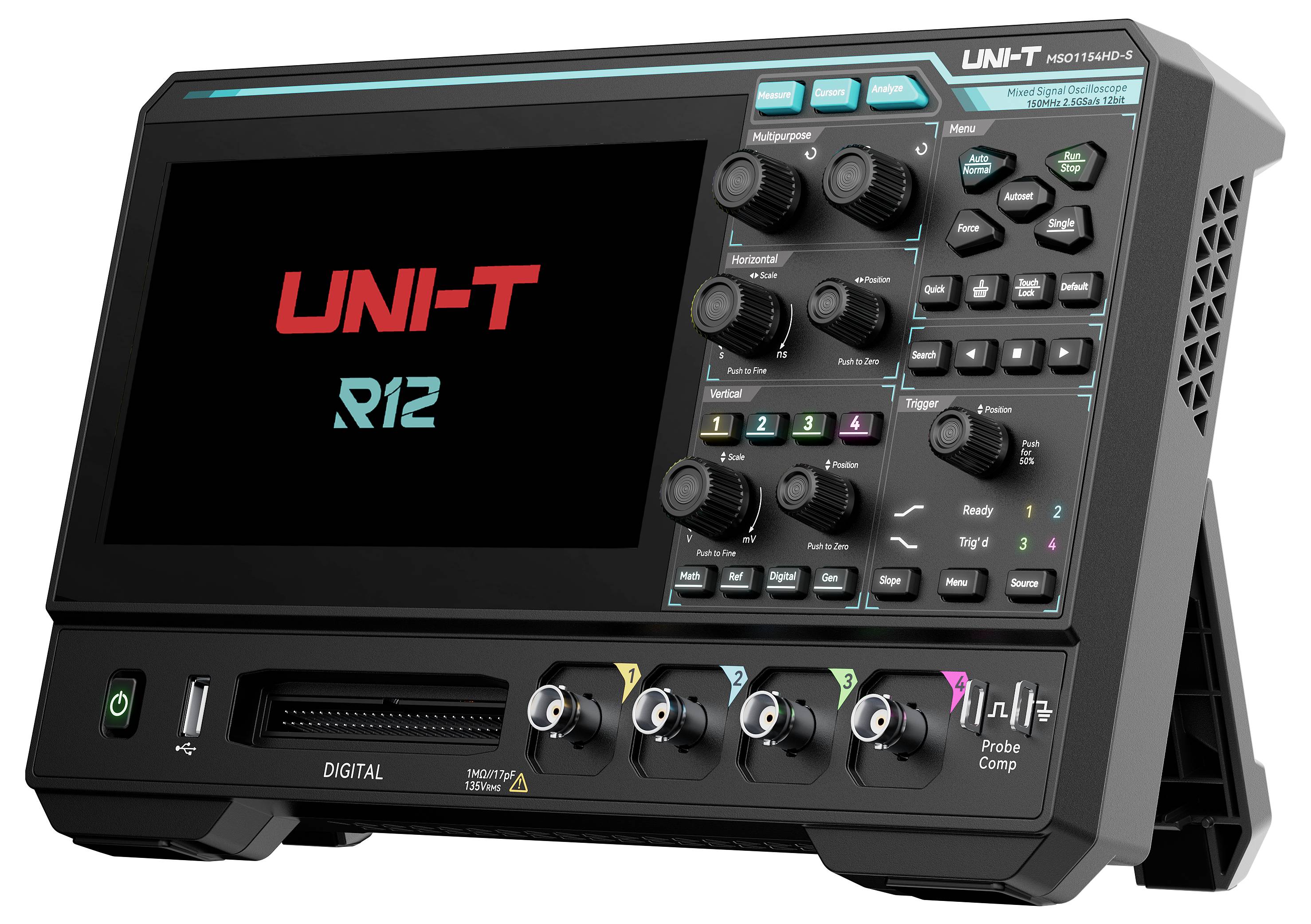

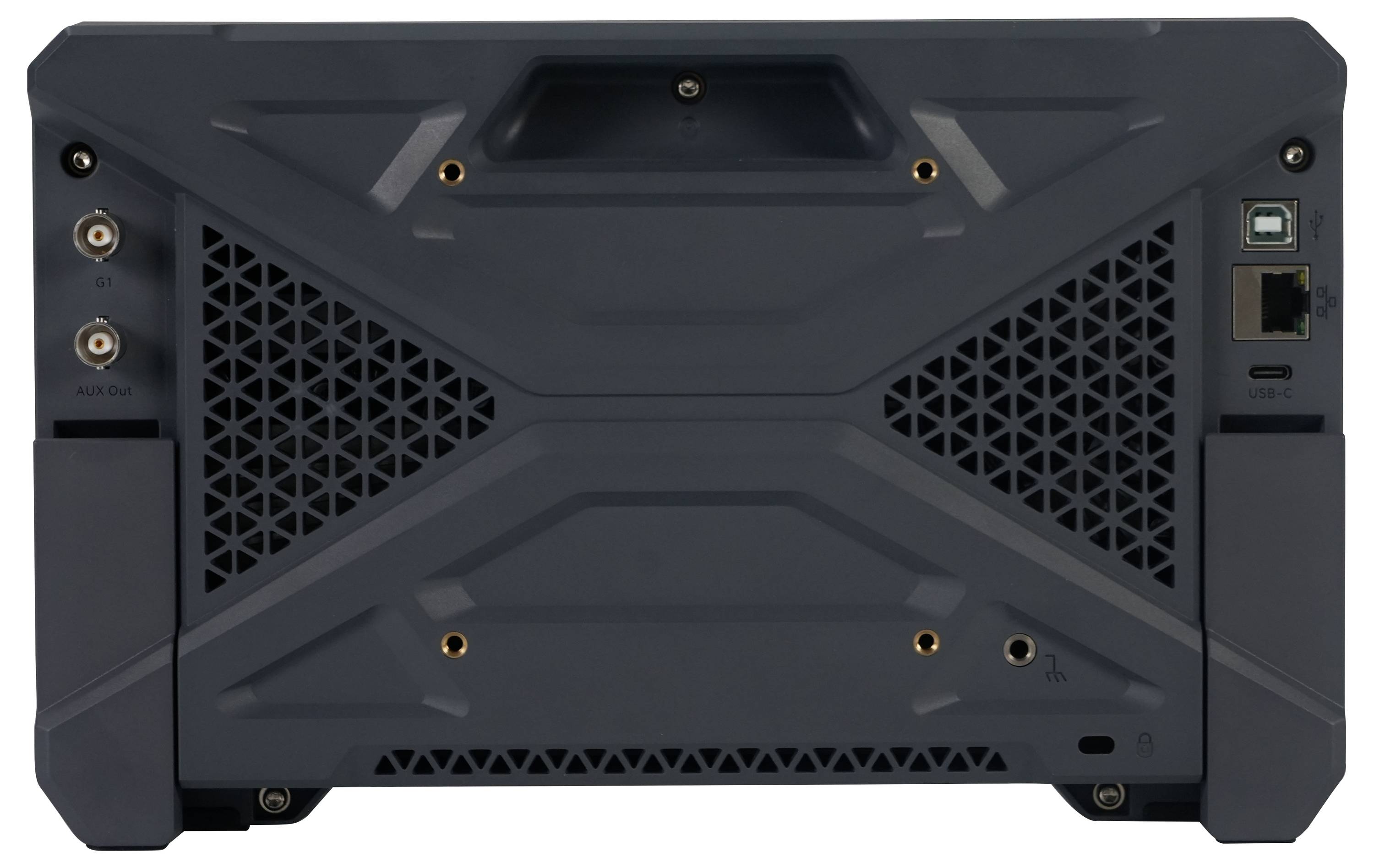

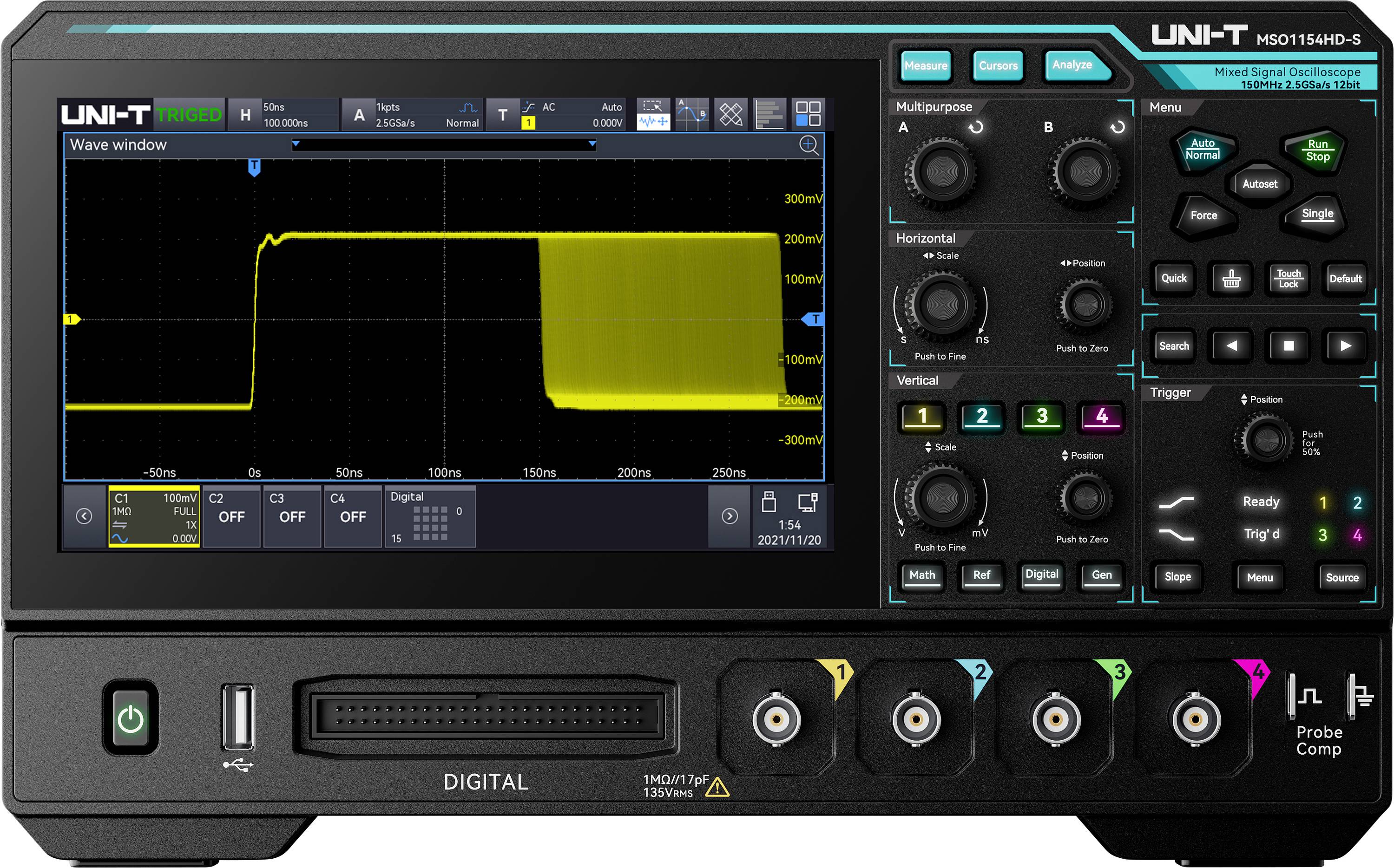

Uni-T MSO1154HD-S Digital-Oszilloskop, Analog-Oszilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Funktionsg
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 770,83
3
2% = € 18,80
€ 752,03
5
3% = € 26,28
€ 744,55
10
4% = € 31,29
€ 739,54
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 770,83 / Stück)
€ 770,83
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T Hochauflösendes Oszilloskop MSO1154HD-S
- Bandbreite: 150 MHz
- Analoge Kanäle: 4
- Digitale Kanäle: 16
- Vertikale Auflösung: 12 Bit
- Echtzeit-Abtastrate: 2,5 GSa/s
- Maximale Speichertiefe: 100 Mpts
- Waveform-Erfassungsrate: 200.000 wfms/s (Sequenzmodus: bis zu 1.000.000 wfms/s)
Technische Daten
- 9-in-1 Integration: Oszilloskop, Logikanalysator, Funktionsgenerator (Gen), Spektrumanalysator, Digitalvoltmeter (DVM), Frequenzzähler, Protokollanalysator, Bode-Plot-Analysator, Leistungsanalysator
- Produkt-Art
Digital-Oszilloskop
- Bandbreite
150 MHz
- Samplingrate/Kanal
2 GSa/s
- Auflösung
12 Bit
- Bildschirm-Größe
10,1 Zoll
- Oszilloskop-Besonderheiten
Mixed-Signal (MSO)
Funktionsgenerator
Spectrum-Analyser
- Zeitbasis
1 ns/div bis 1000 s/div
- Anzahl analoge Eingänge max.
4
Werksstandard (ohne Zertifikat)
- Messkategorie
CAT I
CAT II
- Vertikal-Ablenkung
1 mV/div bis 20 V/div
- Eingangsimpedanz
1 MΩ
- Eingangskopplung
DC, AC, GND
- Eingangsspannung
1 mV/div bis 20 V/div
- Spannungs-Versorgung (Details)
100 - 240 V/AC
- Abm.
(L x B x H) 123 x 365 x 191 mm
- Gewicht
4.1 kg
- Anzahl digitale Eingänge max.
16
- Display
1024 x 600 Pixel
- Kalibrierleistung
Unterstützt automatische Selbstkalibrierung (Analog und Digital)
- Breite
365 mm
- Höhe
191 mm
- Länge
123 mm
- Schnittstellen
USB-Host
USB-Device
LAN
HDMI
BNC
- Speichertiefe/Kanal
200 Mpts
- Typ
MSO1154HD-S
Dokumente & Downloads
Datenblatt
Datenblatt 3757368 Uni-T MSO1154HD-S Digital-Oszilloskop, Analog-Oszilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Funktionsg
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3757368 Uni-T MSO1154HD-S Digital-Oszilloskop, Analog-Oszilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Funktionsg
Bedienungs- und Sicherheitshinweise 3757368 Uni-T MSO1154HD-S Digital-Oszilloskop, Analog-Oszilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-Signal (MSO), Funktionsg
Beschreibung
Das hochauflösende Oszilloskop MSO1154HD-S bietet eine maximale Bandbreite von 150 MHz und eine maximale Abtastrate von 2,5 GSa/s. Es ist mit 4 Analogkanälen, 16 Digitalkanälen und 1 Signalausgangskanal mit integriertem 25 MHz Funktions-/Arbiträr-Waveformgenerator ausgestattet. Die Speichertiefe beträgt bis zu 100 Mpts. Das MSO1154HD-S verwendet die exklusive Ultra Phosphor 3.0 Technologie. Maximum waveform capture rate of up to 200,000 wfms/s (1,000,000 wfms/s in sequence mode) mit 256 Graustufen. Darüber hinaus verfügt es über ein innovatives digitales Triggersystem mit hoher Triggerempfindlichkeit und geringem Jitter.
Ausführung
- Modernes und kompaktes Design: Schlankes, beidseitiges Gehäusedesign mit Abmessungen von 28,2 × 17,5 × 4,9 cm.
- Type-C-Stromversorgung: Betrieb über USB Type-C möglich, auch mit externer Powerbank für mobilen Einsatz.
- 16-Bit-Hochauflösung (ERES): 12-Bit-ADC mit zusätzlicher ERES-Erweiterung für höhere Messgenauigkeit und reduzierten Rauschpegel.
- Vielseitige 9-in-1-Funktionalität: Integriert Oszilloskop, Logikanalysator, Funktions-/Arbiträrsignalgenerator, Spektrumanalysator, Protokollanalysator, Leistungsanalyse, Bode-Plot-Analyse, Frequenzzähler und digitales Voltmeter.
- Ultra Phosphor 3.0: Unterstützt hohe Verarbeitungsraten bis zu 20 Gbps sowie Wellenformerfassungsraten von bis zu 200.000 wfms/s und 1.000.000 wfms/s im Sequenzmodus.
- 56 automatische Messfunktionen: Parametermessungen mit Statistik- und Trenddarstellung für umfassende Signalanalyse.
- Protokolltriggerung und -dekodierung: Unterstützt UART, I²C, SPI, CAN, CAN-FD, LIN und Audio.
- Erweiterte FFT-Spektrumanalyse: FFT mit bis zu 1 Mpts, Wasserfalldarstellung und Markerfunktionen für Spektrumanalyse.
- Leistungsanalyse: Unterstützt Eingangs-, Schalt- und Ausgangsanalyse wie Leistungsqualität, Harmonische, Einschaltstrom, Schaltverluste, Effizienz und Ripple.
Lieferumfang
- MSO1154HD-S x 1
- Netzkabel x 1
- USB2.0-Kabel x 1
- Passive Tastköpfe (200 MHz) x4
Hinweise
Weitere Modelle
-MSO1254HD-S: 250 MHz Bandbreite, 4 Analogkanäle, 16 Digitalkanäle und 1 Signalausgangskanal mit integriertem 25 MHz Funktions-/Arbiträr-Waveformgenerator
