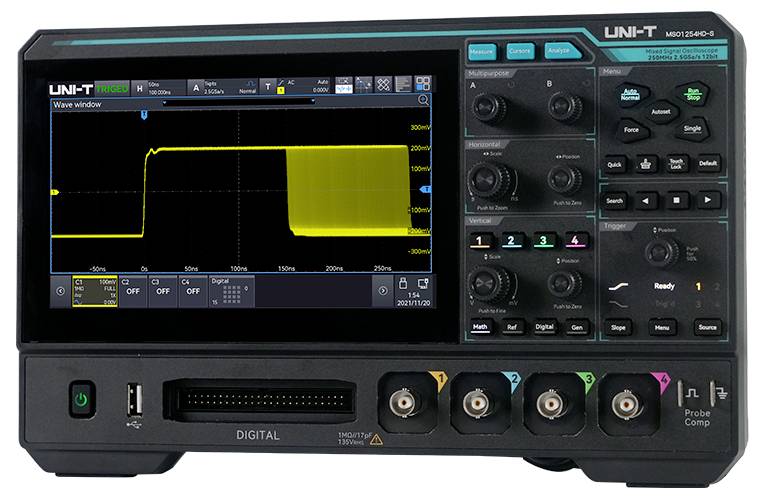

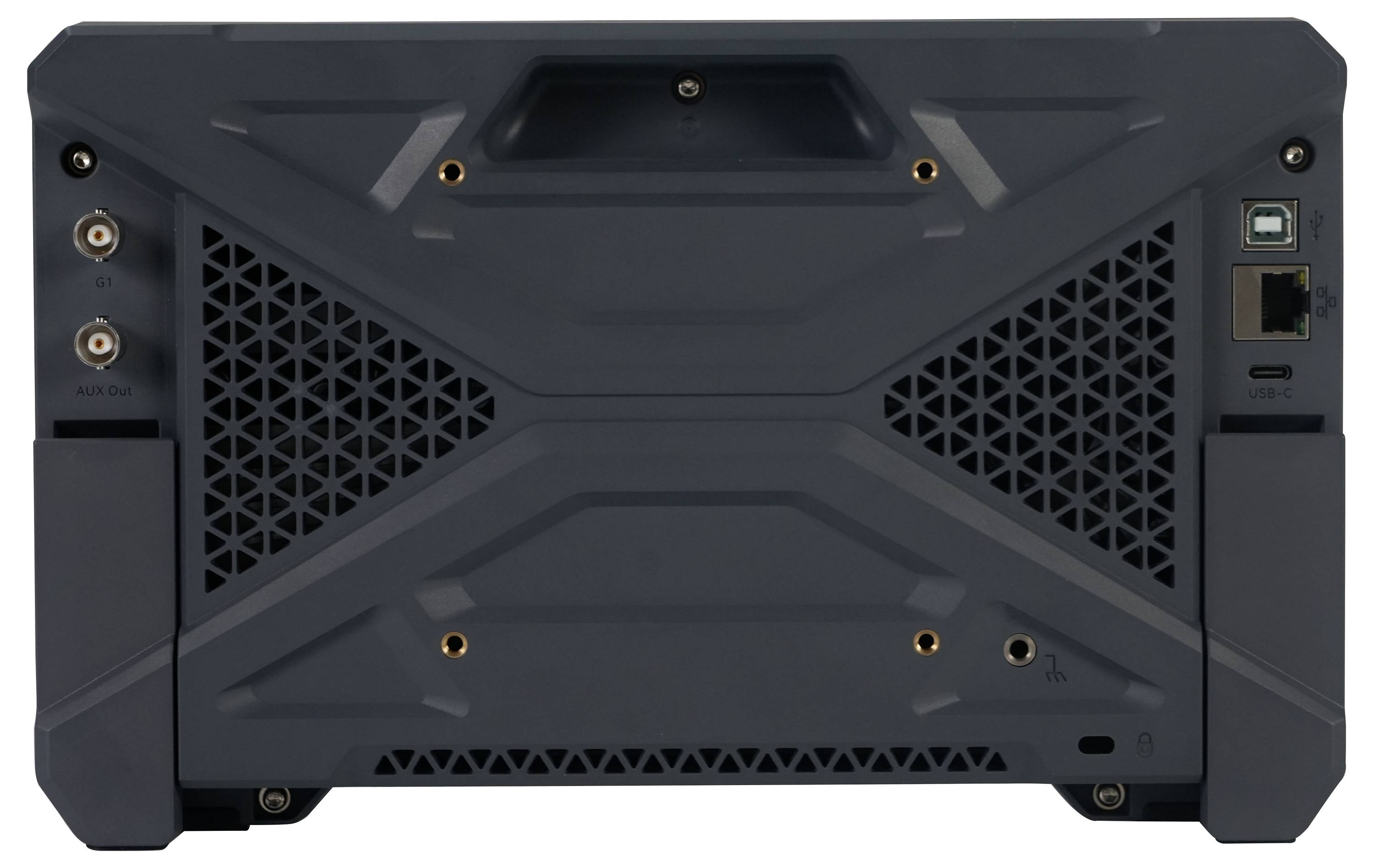

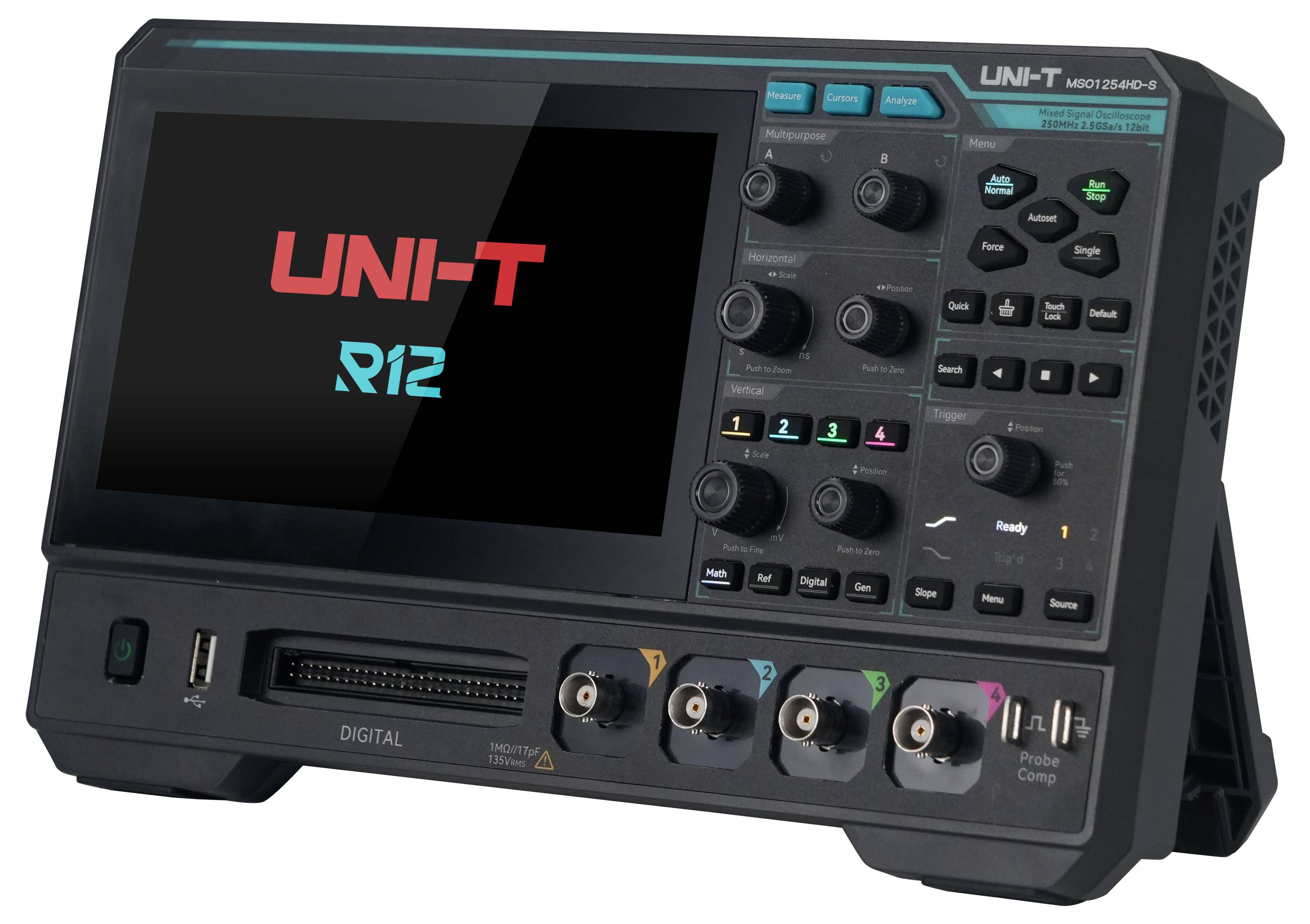

Uni-T MSO1254HD-S Digital-Oszilloskop, Analog-Oszilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO), Funktion kaufen

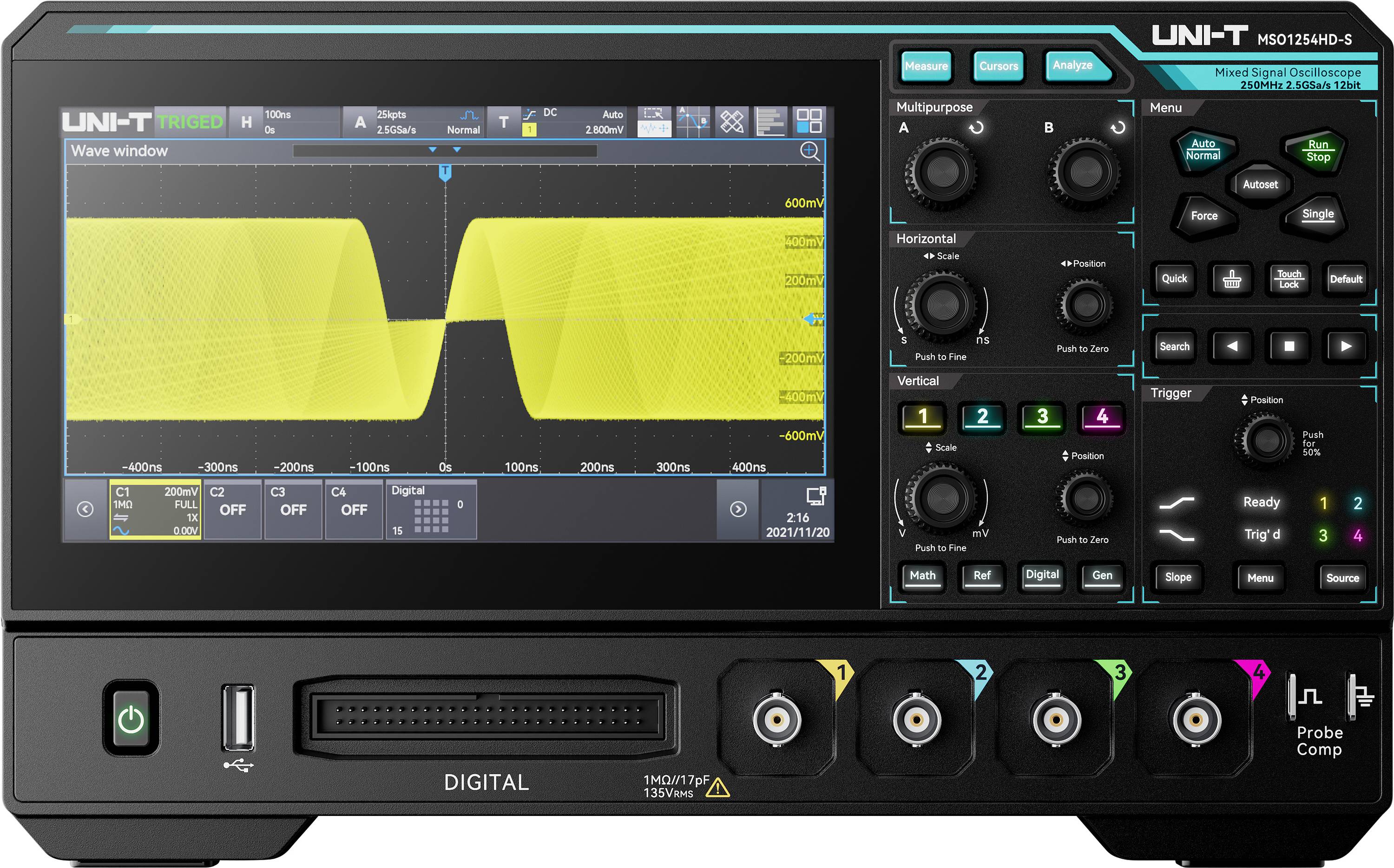

UNI-T Digitales Oszilloskop mit Frontpanel zeigt ein Rechtecksignal auf dem Display, mit Bedienknöpfen und Eingangsbuchsen darunter.

Uni-T MSO1254HD-S Digital-Oszilloskop, Analog-Oszilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO), Funktion-1

Uni-T MSO1254HD-S Digital-Oszilloskop, Analog-Oszilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO), Funktion-2

Uni-T MSO1254HD-S Digital-Oszilloskop, Analog-Oszilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO), Funktion-3

Uni-T MSO1254HD-S Digital-Oszilloskop, Analog-Oszilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO), Funktion-4

Uni-T MSO1254HD-S Digital-Oszilloskop, Analog-Oszilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO), Funktion-5

Uni-T MSO1254HD-S Digital-Oszilloskop, Analog-Oszilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO), Funktion-6

1/7

Datenblatt (PDF)

Lieferung Mo., 14. Sept.

5 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 899,17 / Stück)

€ 899,17

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 59,17

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

UNI-T Hochauflösendes Oszilloskop MSO1254HD-S

Bandbreite: 250 MHz
Analoge Kanäle: 4
Digitale Kanäle: 16
Vertikale Auflösung: 12 Bit
Echtzeit-Abtastrate: 2,5 GSa/s
Maximale Speichertiefe: 100 Mpts
Waveform-Erfassungsrate: 200.000 wfms/s (Sequenzmodus: bis zu 1.000.000 wfms/s)

Technische Daten

Integrierter 25 MHz Funktionsgenerator (Sinus, Rechteck, Rampe, Puls, Rauschen, DC, Arbiträr)
9-in-1 integriertes Gerät (Oszilloskop, Logikanalysator, Funktionsgenerator, Spektrumanalysator, Digitalvoltmeter, Frequenzzähler, Protokollanalysator, Bode-Plot-Analysator, Leistungsanalysator)

Produkt-Art: Digital-Oszilloskop

Bandbreite: 250 MHz

Samplingrate/Kanal: 2.5 GSa/s

Auflösung: 12 Bit

Bildschirm-Größe: 7 Zoll

Oszilloskop-Besonderheiten: Mixed-Signal (MSO)
Funktionsgenerator
Spectrum-Analyser

Zeitbasis: 2 ns/div bis 1 ks/div

Anzahl analoge Eingänge max.: 4

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT II

Vertikal-Ablenkung: 500 µV/div bis 10 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC, AC, GND

Eingangsspannung: 400 V

Spannungs-Versorgung (Details): 12 V

Abm.: (L x B x H) 49 x 282 x 175 mm

Gewicht: 1.56 kg

Anzahl digitale Eingänge max.: 16

Display: 1024 x 600 Pixel

Kalibrierleistung: Unterstützt automatische Selbstkalibrierung (Analog und Digital)

Breite: 282 mm

Höhe: 175 mm

Länge: 49 mm

Schnittstellen: USB-Host
LAN
USB-Device
HDMI
BNC

Speichertiefe/Kanal: 100 Mpts

Typ: MSO1254HD-S

Dokumente & Downloads

Datenblatt

Datenblatt 3757367 Uni-T MSO1254HD-S Digital-Oszilloskop, Analog-Oszilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO), Funktion

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3757367 Uni-T MSO1254HD-S Digital-Oszilloskop, Analog-Oszilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO), Funktion

Beschreibung

Das hochauflösende Oszilloskop MSO1254HD-S bietet eine maximale Bandbreite von 250 MHz und eine maximale Abtastrate von 2,5 GSa/s. Es ist mit 4 Analogkanälen, 16 Digitalkanälen und 1 Signalausgangskanal mit integriertem 25 MHz Funktions-/Arbiträr-Waveformgenerator ausgestattet. Die Speichertiefe beträgt bis zu 100 Mpts. Das MSO1254HD-S verwendet die exklusive Ultra Phosphor 3.0 Technologie. Maximum waveform capture rate of up to 200,000 wfms/s (1,000,000 wfms/s in sequence mode) mit 256 Graustufen. Darüber hinaus verfügt es über ein innovatives digitales Triggersystem mit hoher Triggerempfindlichkeit und geringem Jitter.

Ausführung

Modernes und kompaktes Design: Schlankes, beidseitiges Gehäusedesign mit Abmessungen von 28,2 × 17,5 × 4,9 cm.
Type-C-Stromversorgung: Betrieb über USB Type-C möglich, auch mit externer Powerbank für mobilen Einsatz.
16-Bit-Hochauflösung (ERES): 12-Bit-ADC mit zusätzlicher ERES-Erweiterung für höhere Messgenauigkeit und reduzierten Rauschpegel.
Vielseitige 9-in-1-Funktionalität: Integriert Oszilloskop, Logikanalysator, Funktions-/Arbiträrsignalgenerator, Spektrumanalysator, Protokollanalysator, Leistungsanalyse, Bode-Plot-Analyse, Frequenzzähler und digitales Voltmeter.
Ultra Phosphor 3.0: Unterstützt hohe Verarbeitungsraten bis zu 20 Gbps sowie Wellenformerfassungsraten von bis zu 200.000 wfms/s und 1.000.000 wfms/s im Sequenzmodus.
56 automatische Messfunktionen: Parametermessungen mit Statistik- und Trenddarstellung für umfassende Signalanalyse.
Protokolltriggerung und -dekodierung: Unterstützt UART, I²C, SPI, CAN, CAN-FD, LIN und Audio.
Erweiterte FFT-Spektrumanalyse: FFT mit bis zu 1 Mpts, Wasserfalldarstellung und Markerfunktionen für Spektrumanalyse.
Leistungsanalyse: Unterstützt Eingangs-, Schalt- und Ausgangsanalyse wie Leistungsqualität, Harmonische, Einschaltstrom, Schaltverluste, Effizienz und Ripple.

Lieferumfang

MSO1254HD-S x 1
Netzkabel x 1
USB2.0-Kabel x 1
Passive Tastköpfe (300 MHz) x4

Hinweise

Weitere Modelle

MSO1154HD-S: 150 MHz Bandbreite, 4 Analogkanäle, 16 Digitalkanäle und 1 Signalausgangskanal mit integriertem 25 MHz Funktions-/Arbiträr-Waveformgenerator
