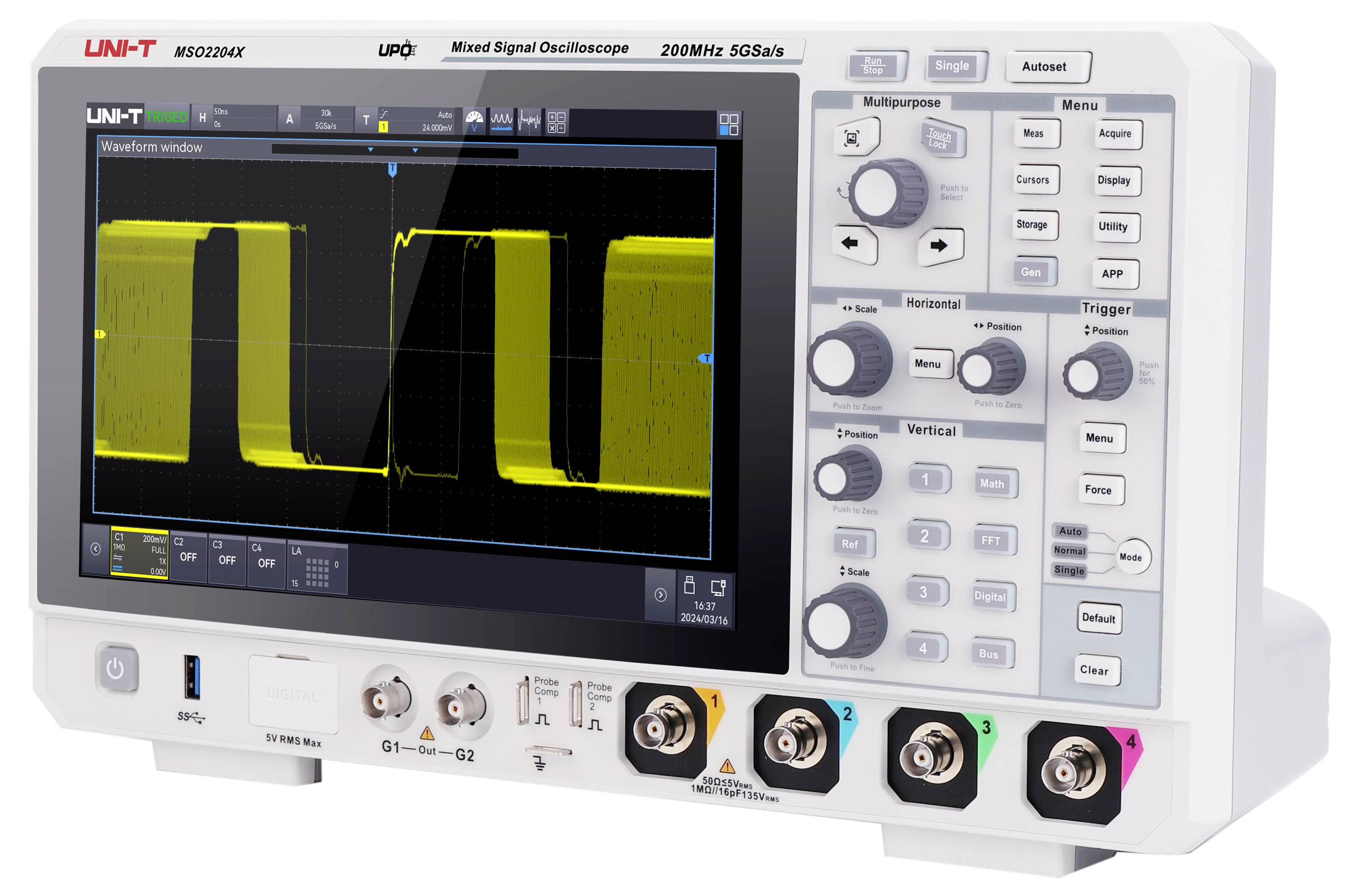

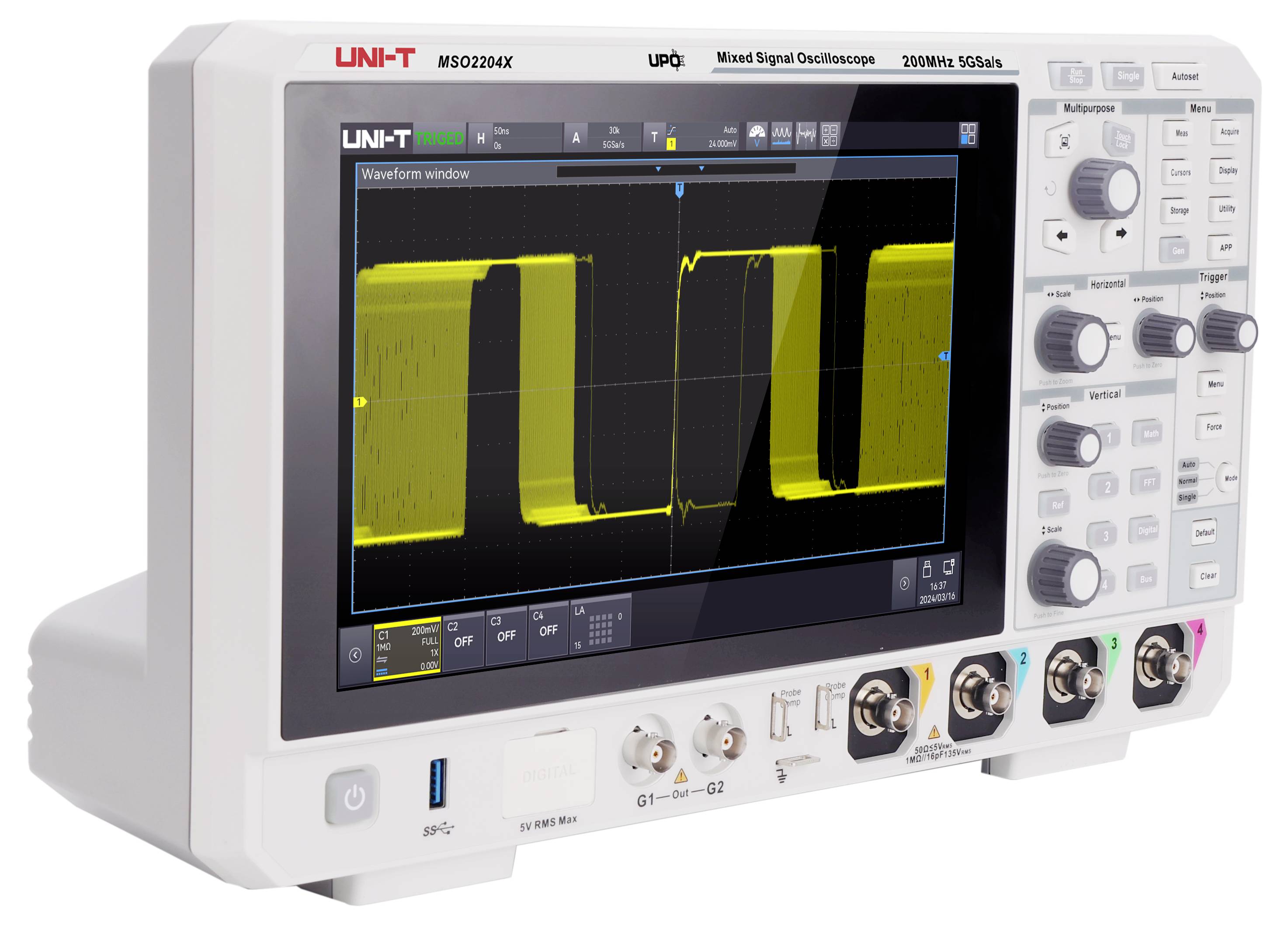

Uni-T MSO2204X Digital-Oszilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 1.879,17
3
2% = € 45,85
€ 1.833,32
5
3% = € 64,09
€ 1.815,08
10
4% = € 76,29
€ 1.802,88
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 1.879,17 / Stück)
€ 1.990,83
-6 %
€ 1.879,17
zzgl. MwSt.
Kostenfreier Versand
Nur noch 7 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T MSO2204X Digital-Oszilloskop 200 MHz 4+16 Kanal MSO ready 5 GSa/s 100 Mpts10,1″ kapazitiver Touchscreen Digital-Speicher (DSO)
- - Bandbreite: 200 MHz
- - Analoge Kanäle: 4
- - Echtzeit-Abtastrate: 5 GSa/s
- - Maximale Speichertiefe: 100 Mpts
- - Waveform-Erfassungsrate: 2.000.000 wfms/s (Sequenzmodus)
- - Digitale Kanäle: 16
- - Display: 10,1-Zoll kapazitiver Touchscreen mit Gestensteuerung
Technische Daten
- Produkt-Art
Digital-Oszilloskop
- Bandbreite
200 MHz
- Samplingrate/Kanal
5 GSa/s
- Bildschirm-Größe
10.1 Zoll
- Oszilloskop-Besonderheiten
Mixed-Signal (MSO)
- Anzahl analoge Eingänge max.
4
Werksstandard (ohne Zertifikat)
- Anzahl digitale Eingänge max.
16
- Speichertiefe/Kanal
100 Mpts
- Typ
MSO2204X
Dokumente & Downloads
Datenblatt
Datenblatt 3399983 Uni-T MSO2204X Digital-Oszilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3399983 Uni-T MSO2204X Digital-Oszilloskop 200 MHz 5 GSa/s 100 Mpts Mixed-Signal (MSO) 1 St.
Beschreibung
Das UNI-T MSO2204X ist ein kompaktes Mixed-Signal-Oszilloskop mit bis zu 200 MHz Bandbreite, 5 GSa/s Abtastrate und 100 Mpts Speichertiefe, das Leistung und Kosteneffizienz vereint. Dank Ultra Phosphor 3.0 erreicht es eine Wellenformerfassungsrate von 2.000.000 wfms/s, was die präzise Erkennung seltener Anomalien ermöglicht. Es unterstützt 9 Trigger-Modi und 9 serielle Bus-Dekodierungen sowie leistungsstarke Analysefunktionen wie Spektrumanalyse, Leistungsanalyse, Histogramme, Wellenformaufzeichnung und Gut/Schlecht-Tests.
Ausführung
- - 9-in-1 Integriertes Oszilloskop: Oszilloskop, Logikanalysator, Funktions-/Arbiträrsignalgenerator, Spektrumanalysator, Protokollanalysator, Leistungsanalysator, Bode-Diagramm-Analysator, Hochpräzisionsfrequenzmesser, Digitalvoltmeter
- - Ultra Phosphor 3.0: 8-Kanal paralleles Grafik-Mapping, bis zu 20 Gbps Verarbeitung, 2.000.000 wfms/s Erfassungsrate, bis 1 µs Dead Time
- - 54 Arten von Messungen: Automatische Spannungs-, Frequenz- und Phasenmessungen, erweiterte Statistikfunktionen, Trenddiagramme
- Protokoll-Dekodierung & Triggering: Unterstützung für 9 Protokolle (UART, I2C, SPI, CAN, I2S), Echtzeit-Dekodierung von 200M Daten, gleichzeitige Vier-Bus-Analyse
- - Spektrumanalysator: 4M-Punkt-FFT, Wasserfall-Diagramme, automatische Markermessungen, gleichzeitige 4-Kanal-FFT-Berechnung
- Leistungsanalyse 6+: PSRR-Analyse, Oberschwingungserkennung, Einschaltstromanalyse, 12 zusätzliche Leistungstests zur Systemstabilität und Energieeffizienz
Lieferumfang
- - MSO2204X (200 MHz, 5 GSa/s, 4 Kanäle) x 1
- - Netzkabel x 1
- - USB-Kabel x 1
- - Passive Tastköpfe (200 MHz) x4
- - BNC-BNC-Durchgangsleitung × 1
- - BNC-Krokodilklemmen-Kabel (rot & schwarz) × 1
- - Passive Tastköpfe × 4
- - Kalibrierungszertifikat x 1
- - Mehrsprachige Sicherheitsanweisungen x 1
- - Kurzanleitung x 1
Hinweise
Weitere Modelle
- MSO2304X: 300 MHz Bandbreite, 4 analoge Kanäle, 5 GSa/s Abtastrate, 100 Mpts Speicher, 2.000.000 wfms/s Wellenformerfassung, 16 digitale Kanäle, mit optionalem 50 MHz Dual-Kanal-Generator.
- MSO2104X: 100 MHz Bandbreite, 4 analoge Kanäle, 5 GSa/s Abtastrate, 100 Mpts Speicher, 2.000.000 wfms/s Wellenformerfassung, 16 digitale Kanäle, mit optionalem 50 MHz Dual-Kanal-Generator.
Optionen
- MSO2000X-BW2MT3M: 200MHz Upgrade to 300MHz Bandwidth
- MSO2000X-AWG: Dual 50 MHz Arbitrary Waveform Generator Option (Includes Bode Plot)
- MSO2000X-PWR: Power Analysis Option
- MSO2000X-BND: All Serial Bus Trigger and Decode Options (Including MSO2000X-AUTO: bundle and MSO2000X-AUDIO)
- MSO2000X-AUDIO: Audio Serial Bus Trigger and Analysis Option
- MSO2000X-AUTO: Automotive Serial Bus Trigger and Decode Option (Including CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Automotive Serial Bus Trigger and Analysis Option (CAN)
- MSO2000X-CANFD: Automotive Serial Bus Trigger and Analysis Option (CAN-FD)
- MSO2000X-LIN: Automotive Serial Bus Trigger and Analysis Option (LIN)
- MSO2000X-FLEX: Automotive Serial Bus Trigger and Analysis Option (FlexRay)
- MSO2000X-SENT: Automotive Sensor Bus Trigger and Analysis Option (SENT)
